Анатолий Томилин - Мир электричества

По просьбе Владимира Николаевича Чиколева, ставшего в 1880 году во главе редакции журнала «Электричество», Лачинов, много занимавшийся теоретическими вопросами электротехники, разработал ряд формул для определения освещенности поверхностей. Чиколев использовал эти формулы в своей статье «Об электрическом освещении улиц, мостов и площадей».

Но чтобы окончательно вытеснить газ, следовало прежде всего решить проблему централизованного производства электричества и придумать способы передачи электроэнергии на значительные расстояния. Тогда можно будет шире использовать электричество и для питания установок электропривода. Пока же редкие электродвигатели работали только на более или менее крупных предприятиях, которые имели свои достаточно мощные блок-станции с динамо-машинами постоянного тока.

В начале электричество применялось в основном для освещения. При этом производство электроэнергии не отделялось от потребителя. В отдельных домах, чаще всего в подвальных помещениях, стояли свои генераторы, которые и обслуживали немногих потребителей. Такие частные установки назывались «домовыми», или «блок-станциями». В них входили все основные части электросети. Главной, понятно, были машины, производящие электроэнергию. Но не менее важными оказывались и первичные двигатели, приводящие в движение роторы генераторов. Дальше следует назвать системы и приспособления для распределения электрической энергии по приемникам, сами приемники (или, правильнее сказать, – потребители) и, наконец, – приборы для контроля и всевозможные выключатели тока.

Очень скоро выяснились и недостатки блок-станций. Кому из домовладельцев понравится иметь у себя в подвале целое производство? Возникали проблемы топлива и дополнительной уборки, шума и обслуживания… Генераторы блок-станций вырабатывали только постоянный ток малого напряжения. Следовательно, обеспечить энергией они могли либо отдельное строение, либо, в лучшем случае, район, радиусом не более одного километра. На больших расстояниях потери в проводах становились настолько большими, что электроэнергия оказывалась нерентабельной.

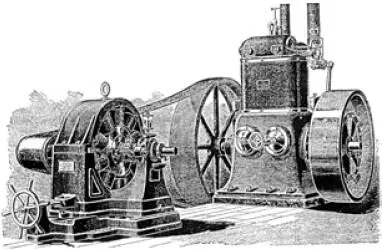

Паровой двигатель и динамо-машина, соединенные ременной передачей

Для дальнейшего развития электрического освещения электротехникам предстояло решить целый комплекс задач. Прежде всего нужно было научиться качественно и в достаточном количестве производить дешевую электроэнергию. То есть на место маломощных магнитоэлектрических машин должны были прийти крупные генераторы с малыми собственными потерями, способные выдерживать достаточно высокое напряжение. Такие генераторы позволят отказаться от блок-станций и перейти к централизованной выработке электроэнергии, создать подлинные «фабрики электричества». Но генераторов таких не существовало, их предстояло еще изобрести. Равно как следовало подумать и о первичных двигателях.

Наличие центральных станций сразу же требовало увеличения радиуса потребительской сферы. Длина линий передачи энергии должна вырасти, а вместе с тем возрастут и потери. Как тут быть?

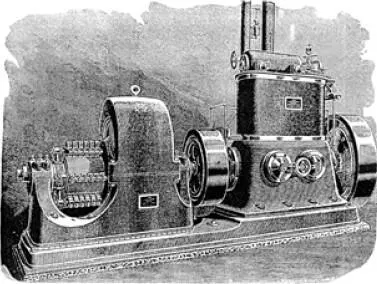

Быстроходная пародинамо фирмы «Вестингауз»

Посмотрим, как решались проблемы по всем направлениям, начиная с первичных двигателей, приводивших во вращение роторы электрических машин. В качестве первичных двигателей на блок-станциях использовались сначала паровые машины. Ременная передача соединяла их шкивы с роторами динамо-машин, и те вырабатывали электроэнергию. От первичного двигателя требовался очень равномерный ход. Любое нарушение сказывалось на вырабатываемом электрическом напряжении, а на это реагировали лампы накаливания – они начинали «мигать». Даже шов на ремне вызывал заметное мигание света. Кроме того, со временем кожаные ремни вытягивались и начинали проскальзывать. Приходилось ставить генераторы на салазки, чтобы менять натяжение даже во время работы.

Немало трудностей доставляли и различия в скоростях вращения паровой машины и генераторов. Роторы динамо-машин «хотели» крутиться быстро, а паровые машины могли это делать медленно. Разницу устраняли, меняя диаметры шкивов.

В 1889 году шведский инженер Карл Густав Патрик де Лаваль изобрел быстроходную паровую турбину. Но опять беда, одноступенчатые турбины Лаваля крутились слишком быстро.

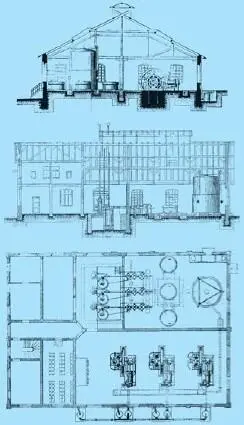

Силогазовая электрическая станция близ Гарца

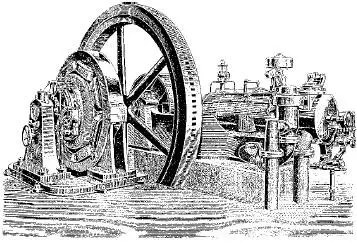

Более паровых машин и турбин в качестве первичного двигателя подходила конструкция «атмосферного двигателя», предложенная в 1867 году немецким изобретателем Николаусом Августом Отто совместно с инженером Эйгеном Лангеном. Позже, используя идею четырехтактного цикла со сжатием, Отто в 1876 году сконструировал четырехтактный газовый двигатель. На Всемирной выставке 1878 года в Париже двигатель получил очень высокую оценку, поскольку отвечал всем требованиям времени, предъявляемым к двигателям подобного рода. Его стали широко выпускать заводы «Отто-Дейтц» и другие предприятия.

Следующая проблема заключалась в том, что мелкие блок-станции оказывались неэкономичными. Слишком велики были накладные расходы, и слишком дорогой оказывалась их энергия. Между тем потребители, будь то домовладельцы или фабриканты, деньги считать умели. Какой же мог быть выход? Объединить разрозненные блок-станции в центральные и создать «фабрики электричества», что позволит одновременно расширить радиус электросети.

В XIX столетии «фабриками электричества» называли более или менее мощные электростанции, централизованно вырабатывающие электрическую энергию.

Сегодня это гигантские сооружения с высоченными трубами, с плотинами или атомными реакторами. Причем это не просто двигатель первого рода плюс электрогенератор, а еще и огромное хозяйство, состоящее из трансформаторов, устройств грозозащиты, измерительной аппаратуры и т. д.

Полученную энергию нужно было во что бы то ни стало научиться транспортировать на дальние расстояния. И для этого тоже следовало решить ряд проблем. Прежде всего требовалось создать дешевую технологию изготовления проводов. Затем научиться их надежно изолировать. Сколько мучений доставляла вязкая масса сургуча, смешанного с парафином, которой Василий Владимирович Петров изолировал провода, идущие от его «огромной наипаче» батареи к углям дуги. А Павел Львович Шиллинг, изобретатель телеграфа и электрических мин, изолировал провода, уложенные в землю, пенькой, пропитанной озокеритом.
