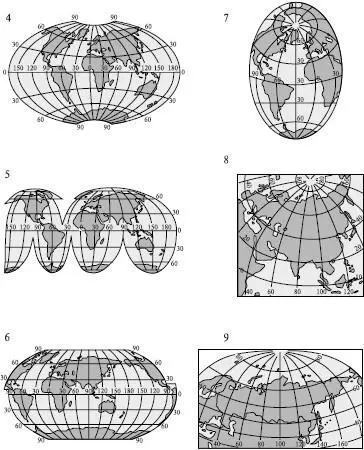

Рис. 16.Некоторые другие картографические проекции: 4 – поликоническая (применяется для изображения материков); 5 – проекция с разрывами (имеет малые искажения в пределах материков); 6 – псевдоцилиндрическая (удобна для изображения океанов); 7 – условная овальная (для Атлантического и Северного Ледовитого океанов); 8 – косая азимутальная (для карты Азии с сопредельными районами); 9 – косая перспективно-цилиндрическая (для карты России)

Знания о внутреннем строении Земли пока очень поверхностны, так как получены на основании косвенных доказательств. Прямые свидетельства относятся только к поверхностной пленке планеты, чаще всего не превышающей полутора десятков километров. В целом же о внутреннем строении нашей планеты мы знаем меньше, чем о ближнем космосе, исследуемом с помощью спутников и космических кораблей.

Вместе с тем изучение внутреннего строения Земли жизненно важно. С ним связаны образование и размещение многих видов полезных ископаемых, рельефа земной поверхности, возникновение вулканов и землетрясений. Знания о внутреннем строении Земли необходимы и для составления геологических и географических прогнозов.

При исследовании внутреннего строения нашей планеты чаще всего проводят визуальные наблюдения естественных и искусственных обнажений горных пород, бурение скважин и сейсмическую разведку.

Обнажение горных пород– это выход пород на земную поверхность в оврагах, долинах рек, карьерах, шахтных выработках, на склонах гор. Породы в обнажении обычно скрыты тонким слоем осыпи, поэтому прежде всего его очищают от лишнего материала. При изучении обнажения обращают внимание на то, какими породами оно сложено, каковы состав и мощность этих пород, порядок их залегания (рис. 17). Обнажение тщательно описывают, зарисовывают или фотографируют. Из каждого пласта берут пробы для дальнейшего изучения в лаборатории. Лабораторный анализ проб необходим для того, чтобы определить химический состав пород, их происхождение и возраст.

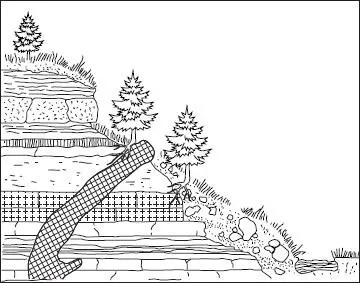

Рис. 17.Схема обнажения горизонтально залегающих горных пород, прорезанных вулканической жилой

Бурение скважинпозволяет глубже проникнуть в толщу Земли. При бурении извлекают образцы пород – керн. А затем на основании изучения керна определяют состав, строение, залегание пород и строят чертеж пробуренной толщи – геологический разрез местности. Сопоставление многих разрезов дает возможность установить, как залегают породы, и составить геологическую карту территории.

При изучении внутреннего строения Земли особенно велико значение глубоких и сверхглубоких скважин. Самая глубокая скважина находится на Кольском полуострове, где бур достиг отметки более 12 км.

Недостаток и наблюдения обнажений и буровых работ состоят в том, что они позволяют изучить только тонкую пленку земной поверхности. Так, глубина даже Кольской сверхглубокой скважины составляет менее 0,25 % радиуса Земли.

Сейсмический методдает возможность «проникнуть» на большие глубины.

В основе этого метода лежит представление о том, что сейсмические волны(от греческого сейсмос – волна, колебание) в средах разной плотности распространяются с неодинаковой скоростью: чем плотнее среда, тем больше скорость. На границе двух сред часть волн отражается и подобно кругам на воде идет обратно, а другая – распространяется дальше.

Искусственно возбуждая волны на поверхности Земли путем взрывов, сейсмологи фиксируют время, за которое отраженные волны вернулись назад. Для этих целей применяется прибор-самописец – сейсмограф.

Различают два вида сейсмических волн – продольные и поперечные. Продольные распространяются во всех средах – твердых, жидких и газообразных, а поперечные – только в твердой среде.

Зная, с какой скоростью распространяются волны в песках, глинах, гранитах, базальтах и других породах, по времени их прохождения «туда и обратно» можно определить глубину залегания пород, различающихся по плотности.

Если бы Земля была однородным телом, то сейсмические волны распространялись бы с одинаковой скоростью, прямолинейно и не отражались.

В действительности же скорость волн неодинакова и изменяется скачкообразно. Так, на глубине около 60 км их скорость «неожиданно» увеличивается с 5 до 8 км/с. На отметке 2900 км она возрастет до 13 км/с, затем вновь падает до 8 км/с. Ближе к центру Земли зафиксировано возрастание скорости продольных волн до 11 км/с. Поперечные волны глубже 2900 км не проникают.

Резкое изменение скорости сейсмических волн на глубинах 60 и 2900 км позволило сделать вывод о скачкообразном увеличении плотности вещества Земли и выделить три ее части – литосферу, мантию и ядро.

Поперечные волны проникают до глубины 4000 км и затухают, что свидетельствует о том, что ядро Земли неоднородно по плотности и внешняя его часть «жидкая», а внутренняя представляет собой твердое тело (рис. 18).

Рис. 18.Внутреннее строение Земли

Литосфера.Литосфера (от греческого литос – камень и сфера – шар) – верхняя, каменная оболочка твердой Земли, имеющая сферическую форму. Глубина литосферы достигает более 80 км, в нее включают и верхнюю мантию (с. 60) – астеносферу,служащую субстратом, на котором расположена основная часть литосферы. Вещество астеносферы находится в пластическом (переходном между твердыми телами и жидкостью) состоянии. В результате основание литосферы как бы плавает в субстрате верхней мантии.

Земная кора.Верхнюю часть литосферы называют земной корой. Внешняя граница земной коры – поверхность ее соприкосновения с гидросферой и атмосферой, нижняя проходит на глубине 8-75 км и называется слоемили разделом Мохоровичича [1].

Положение земной коры между мантией и внешними оболочками – атмосферой, гидросферой и биосферой – обусловливает воздействие на нее внешних и внутренних сил Земли.

Строение земной коры неоднородно (рис. 19). Верхний слой, мощность которого колеблется от 0 до 20 км, сложен осадочными породами– песком, глиной, известняками и др. Это подтверждают данные, полученные при изучении обнажений и керна буровых скважин, а также результаты сейсмических исследований: породы эти рыхлые, скорость прохождения сейсмических волн невелика.
