Станислав Горобченко - Курс Современный ТРИЗ. Модуль Диалектический подход в ТРИЗ

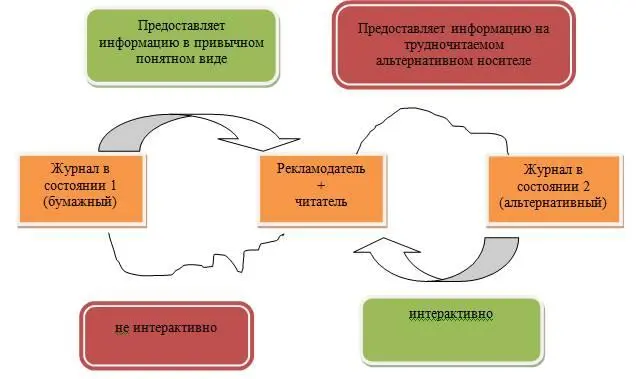

Рис. 2.1. Графическая схема технического противоречия в виде глазок на примере решения задачи о повышении конкурентоспособности печатного журнала

Схемы конфликта могут быть и более сложными, в зависимости от задачи, ведь как отрицательные, так и положительные последствия изменений исходной ИС могут проявляться в разных объектах, сами вызывать разные следствия. В этих случаях полезно переходить на язык веполей.

Физическое противоречие – это противоречие свойств (событий). Для его формулировки надо уйти вглубь системы, в подсистему, к параметрам (свойствам) элементов этой ТС , точнее, элемента ТС и объекта его функции, конфликт между которыми мы хотим устранить, резко ограничить рассматриваемую зону и время. После его формулировки мы упираемся в физические ограничения, действующие в рассматриваемой нами ТС.

Нам надо так изменить ТС, чтобы эти ограничения перестали действовать. Переход от ТП к ФП осуществляется через выбор изменяемого элемента и уточнение его противоположных физических состояний. Для его разрешения необходимо четко определить ОВ и 03.

Хотя на уровне ФП мы как бы ушли от функций вглубь, про них не следует забывать.

Если развернуть запись ФП (возьмем упрощенный вариант ФП), то это будет выглядеть так.

Объект (наших улучшений), т. е. выбранный в результате формулировки ТП и их анализа, изменяемый элемент ТС1 должен обладать свойством А, чтобы хорошо выполнять функцию (формулировка), Но этот же объект должен обладать свойством неА, чтобы хорошо выполнять другую функцию (формулировка), ту, уровень выполнения которой нас не устраивает.

Эти свойства должны обеспечивать выполнение инструментом того, для чего он предназначен, и устранять недостаток, появляющийся при попытке улучшить эту функцию. Это хорошо видно на графических схемах ТП, изображенных на рис. 2.1 , рядом друг с другом, или сверху, в районе «ресниц» на рис. 2.1.

Надо найти ресурсы (недостающие свойства, или носители этих ресурсов), чтобы обеспечить качественно выполнение другой функции, не ухудшая выполнение первой. ИКР поможет нам оставаться в системе, максимально используя все, что в ней есть, для решения этой задачи.

При этом ФП не вытекает однозначно из ТП, так же как ТП не вытекает из АП (АП никак не ограничивает направление поиска). Для любого АП можно сформулировать несколько ТП, своего рода систему противоречий. Аналогично для любого сформулированного ТП теоретически можно построить несколько

ФП. Переходя от одного противоречия к другому, мы как бы уходим в глубину ТС, к точке некоторого конфликта, но в силу неравномерности развития любой ТС , возможности выполнения одних и тех же функций разными способами и наличия в ТС многих потенциальных точек конфликта этот путь неоднозначен.

Методы разрешения противоречий

Порядок работы по устранению ТП1

1) Выбрать из двух схем конфликта ту, которая обеспечивает осуществление главного производственного процесса, указанного в задаче;

2) усилить техническое противоречие по форме: если (описать предельное действие), то хорошо В или С , но очень плохо С или В (или недопустимо плохо);

3) записать параметр, который необходимо улучшить, по форме: необходимо улучшить (название параметра системы), не ухудшая (указать параметр системы)',

4) выбрать по таблице разрешения технических противоречий параметр, который необходимо улучшить (изменить), и найти номер соответствующей строки;

5) определить, как обычно этот параметр улучшают (изменяют);

6) выбрать по таблице разрешения технических противоречий параметр, который при этом недопустимо ухудшается (изменяется), и найти номер соответствующего столбца;

7) на пересечении выбранных строки и столбца найти номера приемов;

8) последовательно рассмотреть найденные приемы и постараться, отталкиваясь от них, найти решение – необходимые ресурсы.

Примечание. Решение не вытекает однозначно из формулировок приемов. Необходимо или опираться на опыт (задачи-аналоги, специальные формы информационного поиска, перечни физических, химических, геометрических и т. п. эффектов), или использовать приемы РТВ (развития творческого воображения).

При невозможности получения решения на этом уровне или желании получить более сильное решение формулируется физическое противоречие.

Методы устранения ФП

Для перехода от ТП к ФП достаточно собрать вместе положительные части каждой из половинок ТП и найти в этих частях (в ТП-1 или ТП-2) определенную зону, к физическому состоянию которой во время конфликта (оперативное время) предъявляются противоречивые требования. А затем придумать методы достижения этого, используя принципы разрешения ФП. Здесь нам может оказать заметную помощь то самое ИКР.
