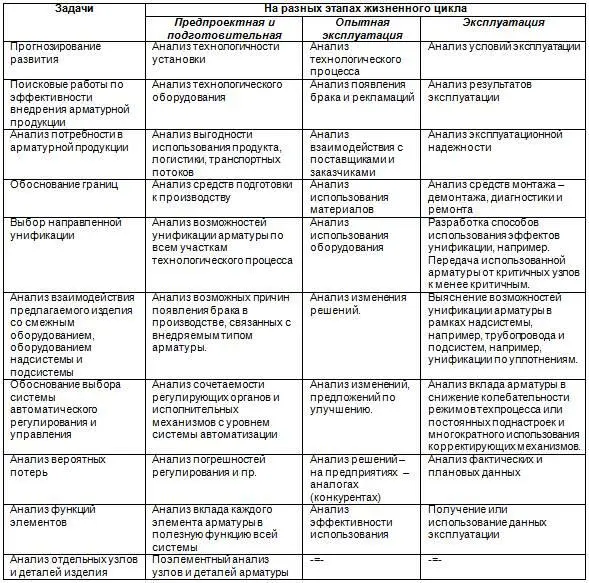

Табл. 6.3. Задачи, решаемые на мелкосерийных производствах при поставках арматуры и КИП и А

После такого анализа в задание на подготовку технико-коммерческого предложения (ТКП) включаются основные характеристики, которые должны быть достигнуты, ожидаемые результаты, пределы возможных изменений объекта, допустимые затраты и примерные сроки работы. Цифры могут быть ориентировочными, но задающими тон принципам формирования решений.

Информационный этап

Этап включает сбор, систематизацию и предварительный анализ данных об объекте, его аналогах, в т.ч. данные по конструкциям, технологиям, затратам, нормативным материалам, тенденциям развития и применению оборудования поставщика и конкурентов на подобных объектах.

Очень полезно ознакомиться с патентными источниками, данными обзоров специализированных институтов, референцами компаний. Краткий перечень информации и порядок работы с ней для подготовки развернутого предложения на основе комплексного инженерно-стоимостного анализа приведен ниже в табл. 6.4.

Табл. 6.4. Источники при работе с информацией

Трудоемкость этого этапа велика из-за значительных затрат времени на сбор такой информации, разнообразия источников, трудности оценки важности для проведения анализа. Сбор и анализ такой информации необходим, поскольку появляется возможность быстро отыскать основные линии развития техники, технологии, производства и найти, как продукт поставщика может быть связан с улучшением характеристик основного производства потребителя.

Однако информационный этап работы является в основном предварительным. Чтобы подойти к вопросу очень конкретно, необходимо собрать данные непосредственно с производства. Лучше использовать список контрольных вопросов и экспертных оценок.

Однако большее внимание должно быть уделено таким главным источникам информации как чертежи и технологическая документация, карты технического уровня, технические условия, стандарты, инструкции, нормативные документы, протоколы испытаний, сведения о поломках арматуры и рекламациях к качеству продукции заказчика со стороны потребителей и т.д. Полезно узнать о предложениях, которые были подготовлены конкурентами с целью уяснить, какие основные проблемы они пытались решать.

На этом этапе стоит познакомиться со всеми вовлеченными специалистами, чтобы понять, кто из них может быть вовлечен в процесс внедрения. Наибольшее внимание стоит уделять специалистам с большим опытом работы и ключевым пользователям продукции. Именно они подскажут, как лучше пользоваться продуктом, как избежать трудностей во внедрении и т.п. В качестве таких заинтересованных сторон в зависимости от вида продукта выделяют производство, технологический отдел, отдел качества, проектный отдел, основных пользователей, экономические службы.

Большим источником знаний и «открытий» может послужить свалка отходов, металлолома, неликвидов и т.п. при предприятиях, рис.6.2. Стоит узнать, сколько аварий происходит по вине используемого изделия, сколько людей требуется, каковы дополнительные внеплановые расходы на такие остановы. Это все пригодится на этапе анализа и подготовки предложений.

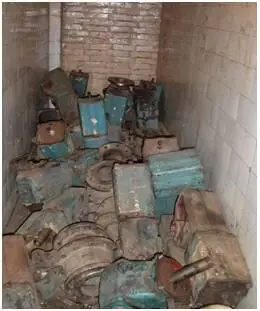

Рис.6.2. Свалка арматуры на ЦБК

В процессе работы приходится помнить, что будут затронуты интересы многих отделов. Во многих из них не окажется требуемых данных, многие сочтут предоставление такой информации ненужным или даже опасным, а данные, которые будут представляться, зачастую будут недостоверными. Это реальная жизнь и часто просто особенности текучки на предприятиях. Из-за нее специалисты сами, как правило, не имеют возможности провести комплексный анализ.

Особенно трудно найти информацию по остановам линий, в связи с проблемами в работе конкретного изделия и потреблении запчастей. Также весьма сложно получить экономические данные, касающиеся использования изделий и затрат на них. Это связано с особенностями учета на многих предприятиях, поскольку зачастую не выделяются детальные и пооперационные расходы. Также трудно и с трудоемкостью, выделением затрат на тепло и электроэнергию и пр.

Однако эти пути можно пройти, если знать, какие типовые решения применяются на предприятии, попытаться сверить их с нормативными, принятыми в отрасли. Эти данные легко обнаружить в обычных задачниках, примерах в учебниках, данных из курсового и дипломного проектирования и т.д. В крайнем случае могут проводиться и прямые замеры или прямая оценка затрат времени на проведение той или иной операции, снятие данных с датчиков, графиков АСУ ТП и пр.

В конечном итоге формулируются несколько основных проблем и задач, которые можно решить с помощью предлагаемого инжинирингового продукта. Далее с легкостью могут быть применены способы, принятые в традиционном инженерно-стоимостном анализе: объект разделяется на функциональные узлы, имеющие связь с внедряемым продуктом (изделием), и анализируется технологическая схема.

Результатом является структурная схема изделия и ее связь с технологическим процессом, обслуживанием и т.д. Делаются попытки определить основные технические противоречия и прогнозируются методы улучшения объекта с применением изделия поставщика.

Структурная схема должна отразить системное понимание объекта, а именно объект как систему, с его надсистемой (участки технологических схем, циркуляционные схемы, агрегаты) и подсистемами (узлы, детали), и связями между ними. Особенное внимание следует уделить тому, что зачастую понимание надсистемы, системы и подсистемы не соответствует традиционной разбивке объекта по конструкторской и технологической документации.

Определение последовательности операций и применения изделия в объекте также должно быть важным этапом анализа с целью выявления дополнительных экономических затрат. Самым простым может быть установление затрат при существующем и предлагаемом способе по этапам проектирования, изготовления, транспортировки, монтажа, эксплуатации, технического обслуживания и ремонта, модернизации, реновации и утилизации.

Аналитический этап

Этап направлен на выявление основных задач и формулировку проблем, которые предстоит решать устанавливаемому изделию. В совершенствуемом объекте фиксируются известные проблемы, которые решает изделие, формулируются новые задачи и проблемы, оценивается постановка задач в условиях существующих ограничений. Наиболее сложным этапом является преобразование задач из простых терминов, характерных только для эксплуатационников в многомерную задачу, дающую возможность увидеть дальнюю перспективу применения изделия.
