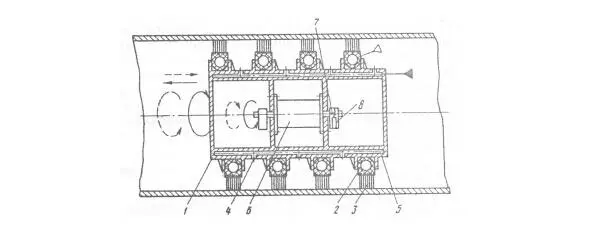

Рис. 5.Очистное устройство с реверсивным поступательным движением, где 1 – корпус; 2 – эластичный рукав; 3 – щетка; 4 – сопла; 5 – каналы; 6 – двигатель; 7, 8 – дебалансы.

Устройство состоит из корпуса 1, в винтовой канавке которого установлен эластичный рукав 2 со щеткой 3. Внутри корпуса 1 закреплен двигатель 6 с дебалансами 7 и 8. Вращаемый двигателем 6 дебалансный возбудитель обеспечивает попеременное прижатие щеток к внутренней поверхности очищаемой трубы, при котором устройство обкатывается по данной поверхности и, ввинчиваясь в трубу, перемещается вдоль ее оси. Если щетка имеет правое направление навивки, то для движения вперед вал двигателя 6 должен вращаться по часовой стрелке. Для изменения направления движения устройства достаточно изменить направление вращения двигателя 6. Удаление снятых щеткой загрязнений и очистка самой щетки осуществляется моющей жидкостью, истекающей из сопел 4, соединенных каналами 5 для подачи жидкости под давлением.

Для надежной очистки трубопроводов, имеющих отклонение по форме от окружности Вахидов, Сафин и Колесников предложили рабочий орган устройства для чистки внутренней поверхности трубопровода [8].

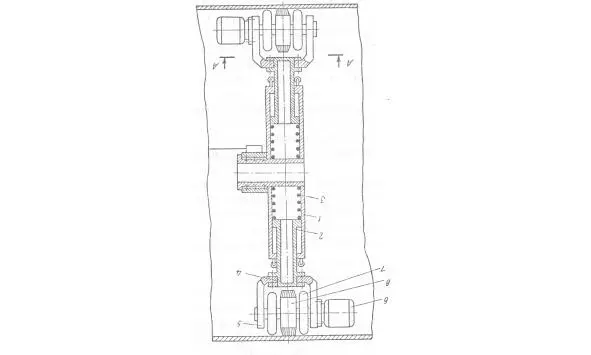

Рис. 6.Рабочий орган очистного устройства для чистки внутренней поверхности трубопровода, имеющего отклонения по форме окружности, где 1 – водило; 2 – штанга; 3 – пружины; 4 – цилиндр; 5 – вилки; 6 – электродвигатель; 7 – приводное колесо; 8 – дисковая щетка.

Устройство состоит из полого водила 1, в которое с возможностью радиального перемещения вставлены штанги 2, подпружиненные пружинами 3. На цилиндрическом конце 4 штанги 2 закреплены вилки 5. На каждой вилке 5 установлен электродвигатель 6, на валу которого находятся приводные колеса 7 и дисковая щетка 8. При чем щетка выступает за диаметр колеса 7 на величину натяга n (Рис. 6, 7). Оси вращения валов со щетками и колесами смещены относительно продольной оси трубопровода в горизонтальной плоскости на угол α. При установке колеса 7 щетки 8 под действием пружин 3 упираются в стенки очищаемого трубопровода. Электродвигатели 6 вращают колеса и щетки, которые вращают весь рабочий орган.

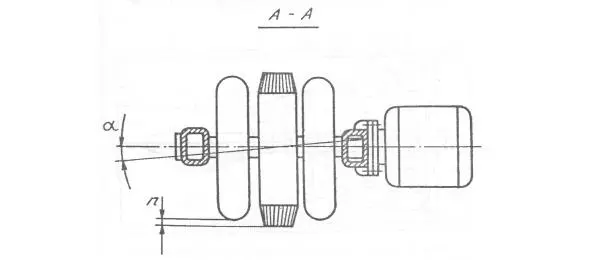

Рис. 7.Сечение по А – А на Рис. 6,где α – угол смещения оси вращения вала 6 относительно продольной оси трубопровода; n – величина натяга щеток.

Вследствие смещения оси валов 6 относительно продольной оси трубопровода на угол α, рабочий орган получает усилие, направленное вдоль трубопровода, при этом, вращаясь по винтовой линии, рабочий орган перемещается вдоль трубопровода, осуществляя процесс очистки внутренней поверхности. В конце хода происходит автоматический реверс двигателей 6, и рабочий орган начинает перемещаться в обратном направлении. Скорость перемещения может регулироваться за счет изменения угла α. (Рис. 7).

Для повышения производительности и качества очистки внутренней полости магистральных, межцеховых и внутрицеховых трубопроводов Павловский, Первицкий и Лускин предлагают устройство [9] (Рис. 8) содержащее гибкий вал 1, состоящий из отдельных элементов 2, соединенных связью «шип-паз»3 (Рис. 9). На валу 1 жестко закреплена турбинка 4 с очистными инструментами 6. Устройство вводят в трубопровод и пропускают газ или жидкость.

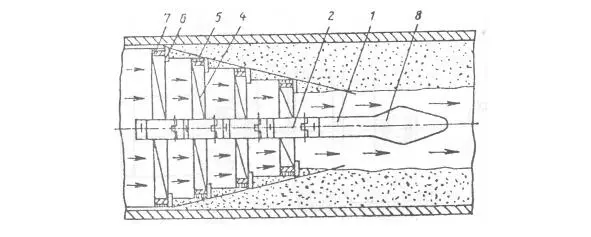

Рис. 8.Общий вид очистного устройства для послойного срезания загрязнений и чистки криволинейных участков трубопровода, где 1 – гибкий вал; 2- жесткие элементы вала; 3 – соединение «шип-паз»; 4 – турбинки; 5 – обод; 6- очистные элементы; 7 – центрующие опоры; 8 – направляющая головка.

При этом турбинки 4 приобретают вместе с валом 1 вращательное движение и очистные элементы 6 срезают послойно отложения с внутренней поверхности трубопровода. Срезанные отложения рабочей средой уносятся вперед. Благодаря тому, что вал 1 выполнен гибким, обеспечивается возможность использования устройства для чистки криволинейных участков трубопровода. (Рис. 10).

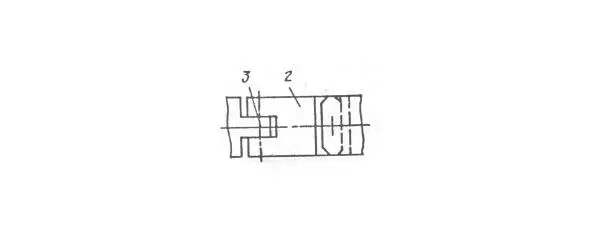

Рис. 9.Выносной элемент соединения гибкого вала, где 2 – жесткий элемент; 3 – соединения типа «шип-паз».

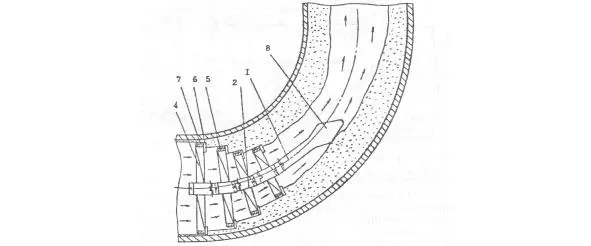

Рис. 10. Момент прохождения устройством криволинейного участка трубопровода.

Эти же авторы для очистки магистральных цеховых и межцеховых трубопроводов используют устройство [10] (Рис. 11,12, 13), содержащее вал 1, на котором жестко закреплены первая турбинка 2, и вторая турбинка 3 с меньшим, чем у турбинки 2 диаметром.

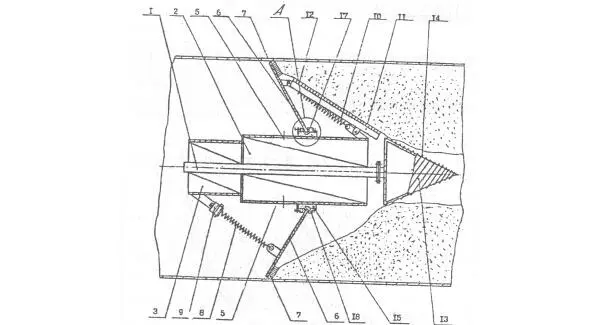

Рис. 11.Общий вид очистного устройства для чистки магистральных, цеховых и межцеховых трубопроводов, где 1 – вал; 2 – первая турбинка; 3 – вторая турбинка; 4 – ступенчатый корпус; 5 – отвестия; 6 – лепестки; 7; 12; 14 – очистные элементы; 8, 10 – пружины; 9 – натяжной узел; 11- щетки; 13 – конусный наконечник; 15 – внутреннее кольцо; 17 – ролики; 18 – наружное кольцо.

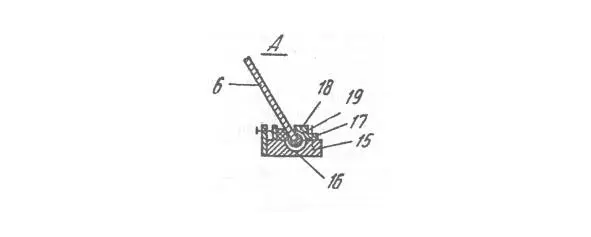

Рис. 12.Выносной элемент А очистного устройства, где 6 – лепесток; 15 – внутреннее кольцо; 16 – канавка; 17 – ролики; 18 – наружное кольцо; 19 – канавка.

Устройство вводят в трубопровод и подают рабочую среду (газ или жидкость). Взаимодействуя с турбинками 2 и 3, жестко закрепленными на валу 1, рабочая среда придает им и всему устройству в целом вращательное поступательное движение. При вращении очистные элементы 7 лепестков 6, из которых состоит рабочий орган, очистные элементы 12 щитков 11, которыми снабжены пружинки 10, и очистные элементы 14 конусного наконечника 13 срезают отложения на внутренней поверхности трубопровода. Срезанные отложения рабочей средой уносятся вперед по трубопроводу.

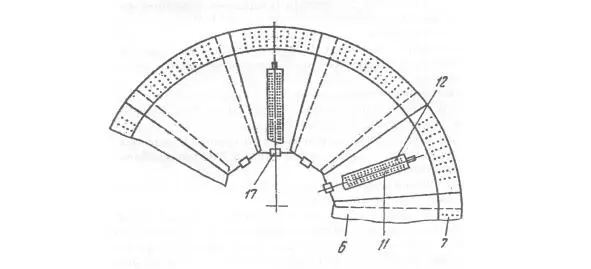

Рис. 13.Рабочий орган. Вид передней стороны, где 6 – лепесток; 7 – очистной элемент; 11 – щетки; 12 – очистной элемент; 17 – ролики.
