Правильный выбор гранулометрического состава магнетита влияет не только на показатели обогащения угля, но и определяет схему регенерации, тип применяемого оборудования, режим его работы и эффективность обогащения. С увеличением содержания тонких частиц в магнетите ухудшается отмывка утяжелителя от продуктов обогащения, снижается эффективность регенерации суспензии, возрастают ее вязкость и предельное напряжение сдвига.

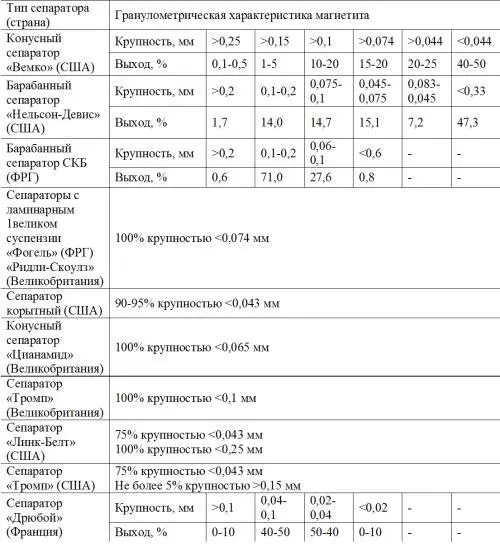

Таблица 1.13

Диапазон крупности магнетита, применяемого для тяжелосредных сепараторов (по данным [13])

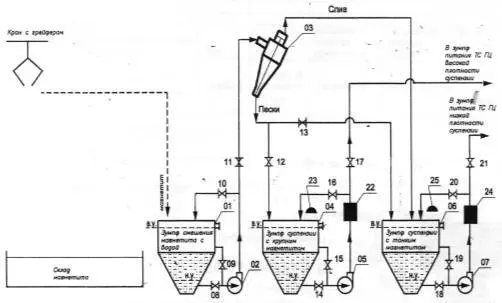

Рис. 1.11. Схема подготовки и дозирования магнетита

Увеличение крупности магнетита выше определенного предела также нецелесообразно. В этом случае значительно снижаются гравитационная устойчивость суспензии и магнитная восприимчивость утяжелителя при регенерации суспензии на магнитных сепараторах. Кроме того, увеличение крупности частиц магнетитового утяжелителя требует повышения скорости восходящего потока в обогатительном аппарате, что приводит к снижению эффективности разделения исходного угля вследствие выноса мелких породных частиц во всплывший продукт.

Форма частиц и механическая прочность утяжелителя влияют на вязкость суспензии, определяют степень износа оборудования и разрушение утяжелителя в процессе его циркуляции при обогащении угля. Суспензии, приготовленные из чистого магнетита даже при высокой их плотности (1800–2100 кг/м 3), имеют невысокие вязкость и предельное напряжение сдвига. При добавлении к магнетиту угольных и глинистых шламов эти показатели значительно возрастают. Вязкость и предельное напряжение сдвига становятся тем больше, чем мельче утяжелитель и чем больше в нем шламов. При обогащении углей и антрацитов в суспензиях высокой плотности (2100–2200 кг/м 3) с целью полного извлечения горючей массы возможно применение магнетитовых суспензий с добавкой ферросилиция, частицы которого имеют шарообразную форму, гладкую, зеркальную поверхность и повышенную твердость. Плотность гранулированного ферросилиция 6800–7200 кг/м 3, он практически не подвержен коррозии. Максимальная плотность суспензии, приготовленной из гранулированного ферросилиция, равна 3300–3500 кг/м 3. Такая суспензия в настоящее время применяется только при обогащении руд.

В качестве утяжелителя для приготовления рабочей суспензии на углеобогатительных фабриках применяется магнетитовый концентрат, плотность которого должна соответствовать 4300–4600 кг/м 3с содержанием магнитной фракции более 93 %.

На обогатительных фабриках разгрузка, складирование и доставка магнетита, а также приготовление суспензии механизированы. Неудовлетворительная организация этих операций приводит к большим затратам ручного труда, чрезмерным потерям магнетита.

Повышенный расход магнетита при ведении технологического процесса на тяжелосредных установках обусловлен:

– нарушением технологии отмывки магнетита от продуктов обогащения и его улавливания из-за несовершенства применяемых ополаскивающих устройств, узкого фронта регенерации разбавленной суспензии, недостаточного количества слива электромагнитных сепараторов, подаваемого на ополаскивание;

– отсутствием систем сбора и возврата на регенерацию всех случайных сбросов, переливов, разбрызгиваний суспензий, выпусков из стояков и течей через сальниковые уплотнения суспензионных насосов;

– потерями тонких классов магнетита с хвостами регенерации при эксплуатации электромагнитных сепараторов на пониженных параметрах тока, особенно при регенерации разбавленной суспензии в одну стадию;

– отсутствием на ряде фабрик складов для хранения всего магнетита, разгрузка его на плохо оборудованные площадки у железнодорожных путей, где магнетит длительное время подвергается атмосферным воздействиям.

Рациональной считается форма доставки магнетита в железнодорожных вагонах непосредственно на склад. Разгрузка магнетита из вагонов на складе устраняет потери и засорение магнетита посторонними примесями. Вместимость склада должна удовлетворять потребность фабрики в магнетите на весь зимний период.

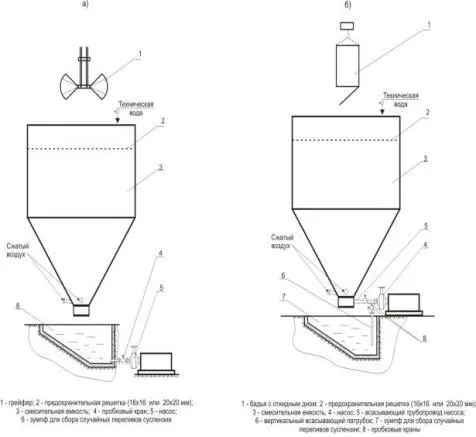

Для приготовления суспензии в помещении склада устанавливается емкость. Из траншей магнетит по мере необходимости выбирается грейфером, подвешенным на монорельсовой тележке, и подается на предохранительную решетку в емкость заполненную водой и барботируемую сжатым воздухом (рис. 1.12, а ). Приготовленная суспензия, требуемой плотности, насосом перекачивается в сборник кондиционной суспензии тяжелосредной установки.

На обогатительных фабриках, где тяжелосредные установки внедрены в результате реконструкции, разгрузка магнетита из ж.д. вагонов осуществляется на площадки возле ж.д. путей, откуда магнетит автотранспортом доставляется в помещение, приспособленное для склада магнетита.

В этих помещениях смесительные воронки устанавливаются над железобетонным зумпфом емкостью 1,0–1,2 м 3с наклонным днищем, заглубленным ниже нулевой отметки на 0,6–0,7 м. Откачка накопившейся суспензии из зумпфа осуществляется насосом через вертикальный всасывающий патрубок с пробковым краном (рисунок 1.12, б ) погруженным в зумпф на глубину не более 0,5 м при общей его длине 0,8 м [16]. На этих тяжелосредных установках теряется от 5 до 10 % магнетита при перегрузках и транспортировке на склад.

Рис. 1.12. Схемы установки с емкостями для приготовления и транспортирования магнетитовой суспензии

Общий расход магнетита складывается из безвозвратных потерь в ряде точек технологического цикла:

– при транспортировке, разгрузке и складировании;

– при приготовлении свежей суспензии;

– с продуктами обогащения;

– с отходами регенерации;

– с проливами суспензии, которые не возвращаются в технологический цикл регенерации.

Фактический общий расход магнетита определяется по отчетной документации фабрики, как количество полученного магнетитового концентрата за определенный период (например, за год), отнесенные к количеству перерабатываемого угля за тот же период в тяжелых средах.

Потери утяжелителя с продуктами обогащения и отходами регенерации определяются путем отбора проб, их обработки и соответствующих расчетов. При расчетах потерь магнетита необходим учет действительного содержания магнитных фракций. Для этой цели, во время опробования отбирают пробу рядового магнетита: набирают пробу массой 2–3 кг и сокращают до 100 г затем с помощью магнитного анализатора определяют содержание магнитных фракций в рядовом магнетите.
