Евгений Лосев - ТЕПЛОВОЗЫ. Вехи непройденного пути. Издание второе, переработанное и дополненное

Двигатели, предназначенные для локомотивной службы, должны иметь рабочую характеристику, близкую к характеристике паровозной машины, которая для автономного локомотива является наиболее подходящей. Необходимо, чтобы тяговый двигатель внутреннего сгорания мог в широких пределах изменять среднее индикаторное давление, плавно изменять частоту вращения, имея возможность воспламенять топливо при весьма низкой скорости. Он должен быть простым, надёжным в эксплуатации и дешёвым.

Наличие такого двигателя дало бы возможность построить тепловоз, у которого поршень был бы связан шатуном с ведущими колёсами непосредственно или же через отбойный вал. Несомненно, что тепловоз с таким двигателем наиболее целесообразно и просто разрешит проблему применения его как тяговой единицы на железнодорожном транспорте. Трудности создания такого двигателя состоят не только в видоизменении существующих конструкций двигателей, но, главным образом, в изменении их рабочих процессов.

Опыт показал, что создать тепловоз, имеющий прямую связь дизеля с колёсами, несмотря на всю заманчивость этой идеи, – задача чрезвычайно трудная, и поэтому такие тепловозы до сих пор не нашли практического применения. Но если бы тепловозы с непосредственным приводом, имеющие требуемые тяговые свойства, были созданы, то значение их трудно было бы переоценить. Победа в этой области тепловозостроения имела бы большое значение. Думается, что сегодня, опираясь на современные технологии, можно было бы избежать ошибок создателей первых тепловозов с непосредственным приводом и по-новому решить проблему создания такого тепловоза.

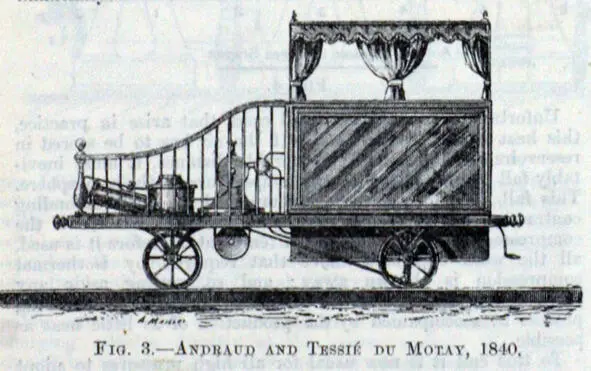

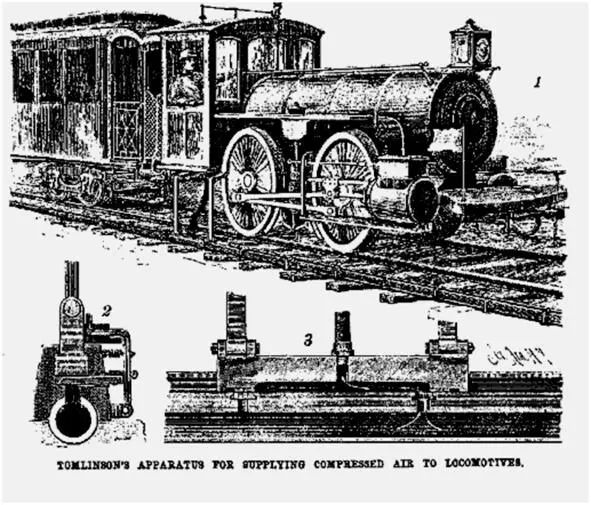

Сжатый воздух используется с XIX века для привода локомотивов, работающих на предприятиях горной промышленности. Помимо этого, в некоторых городах сжатый воздух использовался для привода трамваев, питавшихся от центральной общегородской пневматической распределительной сети. Первые пневматические локомотивы появились всего лишь на 15 – 20 лет позже стефенсоновского паровоза как альтернатива паровой тяге.

Пневмоустановки получили широкое применение там, где дым, искры и пар из куда более эффективной паровой машины были неприемлемы (на городских улицах и внутри угольных шахт) в то время, когда электричество ещё не было распространено в качестве источника энергии для двигателей. По мере развития электроэнергетики локомотивы с двигателями, работающими на сжатом воздухе, были постепенно заменены электрической тягой.

Локомотивы, работающие на сжатом воздухе, приводятся в движение пневмодвигателями. Такой привод называется пневматическим. Эти локомотивы появились намного раньше, чем были выполнены проекты первых тепловозов. Пневмодвигатели имеют один или несколько цилиндров, в которых перемещаются поршни. Пневмодвигатели принципиально по конструкции очень похожи на паровые машины или гидродвигатели. Воздух перед впуском в двигатель целесообразно нагревать для повышения отдачи энергии. Особенно это актуально с учётом того, что расширяющийся в пневмодвигателе воздух охлаждается. У пневмолокомотивов отсутствует собственный генератор энергии, они используют готовую энергию в виде сжатого воздуха, приготавливаемого на зарядных станциях. Вместо сжигания смеси топлива с воздухом в двигателе и последующей передачи энергии поршням от горячих расширяющихся газов, в пневматических локомотивах передача энергии поршням осуществляется от сжатого воздуха, запасённого в баллонах. Баллоны для хранения сжатого воздуха разрабатываются в соответствии с требованиями безопасности для сосудов, работающих под давлением. Принципиальным недостатком является непрямое использование энергии. Сначала энергия используется для сжатия воздуха, а потом от сжатого воздуха передаётся двигателю. Каждое преобразование энергии осуществляется с потерями, что обуславливает более низкий коэффициент полезного действия пневмолокомотивов чем, например, дизельных или, тем более, электротранспорта.

Принцип действия пневматических локомотивов впоследствии был положен в основу компрессорной передачи тепловозов. Поэтому пневмолокомотивы можно с полным правом считать предшественниками компрессорных тепловозов и тепловозов с непосредственным приводом, разгоняющихся сжатым воздухом.

При использовании на локомотивах сжатого воздуха в качестве рабочего тела возникает ряд проблем. Сжатый воздух имеет низкую энергетическую плотность. С учётом возможности нагрева воздуха его энергетическая плотность при давлении 300 ат 7 7 Как известно, давление бывает абсолютным и избыточным. Разница между ними 1 атмосфера. Здесь и далее, в тех случаях, когда автору неизвестно, о каком из этих давлений идёт речь, размерность соответствующей величины обозначается просто «ат» (техническая атмосфера, 1 ат ≈ 0,1 МПа). В противном случае указывается «ата» или «ати», соответственно. не превышает 30 кВтч/м 3, что сопоставимо с ёмкостью электрохимических свинцовых аккумуляторных батарей. Однако по мере разряжения батарей напряжение на их выходах падает относительно слабо. В то же время, давление на выходе из баллонов будет падать по мере расходования воздуха, если не принять специальных конструктивных мер, например, использовать резервуар с переменным рабочим объёмом. В этом случае по мере расходования воздуха объём будет уменьшаться, а давление оставаться примерно постоянным. Сжатие газа генерирует большое количество тепла, и вся эта энергия теряется при хранении воздуха, когда он остывает. Эти потери могут быть уменьшены, если сжимать воздух в двух или более ступенях, охлаждая его между ступенями, но всё равно потери будут оставаться значительными. С другой стороны, в процессе, использующим сжатый воздух для работы двигателя, главной проблемой является получение работоспособной системы. Когда газ расширяется, он охлаждается, и если запасённый воздух не является совершенно сухим (а это так и есть), в трубопроводе и цилиндрах двигателя влага начнёт замерзать, и двигатель скоро прекратит работу и остановится. Сжатый воздух, используемый в двигателе локомотива, смешивается со смазкой, применяемой для уменьшения сил трения и снижения износа пневмооборудования, что приводит к загрязнению окружающей среды.
