Юрий Почанин - Монтаж и сервис оборудования по использованию возобновляемых источников энергии Том 2 Монтаж и сервис гелио коллекторов

От совершенства конструкции солнечного коллектора в значительной степени зависит эффективность работы всей системы. Все конструктивные особенности солнечного коллектора сводятся к обеспечению максимального поглощения солнечной энергии и минимальным тепловым потерям. Чем больше солнечной энергии поглотит гелио коллектор (ГК), чем быстрее преобразует ее в тепловую энергию и чем меньше потеряет по пути к теплоаккумулирующему баку, тем эффективнее будет работать гелиосистема отопления или ГВС.

Низкотемпературные гелио коллекторы –это простейший вид солнечного коллектора. Они бывают плоские открытого и закрытого типа.

Гелиоколлектор о ткрытого типа – это простейшие конструкции у которых поверхность (абсорбер) непосредственно нагревается солнечными лучами. Элементы конструкции открытого теплообменника закрепляются на простейшей раме – каркасе и не защищены (открыты) от внешних воздействий окружающей среды. В качестве теплоносителя применяется вода, антифриз. Обычно, теплообменники открытого типа применяются на садовых и приусадебных участках для подогрева воды в летних открытых душевых и открытых детских бассейнах. Часто они изготавливаются самостоятельно из подручного материала. На рис.1 представлены несколько оригинальных конструкций ГК открытого типа. Существуют и промышленные солнечные коллекторы (СК) открытого типа. Некоторые из них представлены на рис.2. В большинстве случаев, промышленные солнечные коллекторы (СК) открытого типа – это поверхности из пластика черного цвета внутри которых размещены каналы с циркулирующей водой. Солнце нагревает поверхность такого коллектора, которая, в свою очередь, нагревает воду. Нагретая вода поступает в бассейн или резервуар летнего душа. Главное преимущество таких устройств дешевизна. Главный недостаток, определяющий название таких систем – отсутствует защита от температурных воздействий окружающей среды, теплоноситель быстро остывает. Коллектор лежит на земле или на поверхности затененной от солнца, следовательно, контактирует с холодной средой, минимум равной температуре воздуха в тени. Летом днем это примерно 20°С. Значит с одной стороны поверхность нагревается солнцем, а с другой стороны – охлаждается окружающей средой. Решение данной проблемы простое – изолировать нижнюю поверхность коллектора. То есть установить на внутренней поверхности теплоизоляционный слой. Решение данной проблемы простое – изолировать нижнюю поверхность коллектора. То есть установить на внутренней поверхности теплоизоляционный слой.

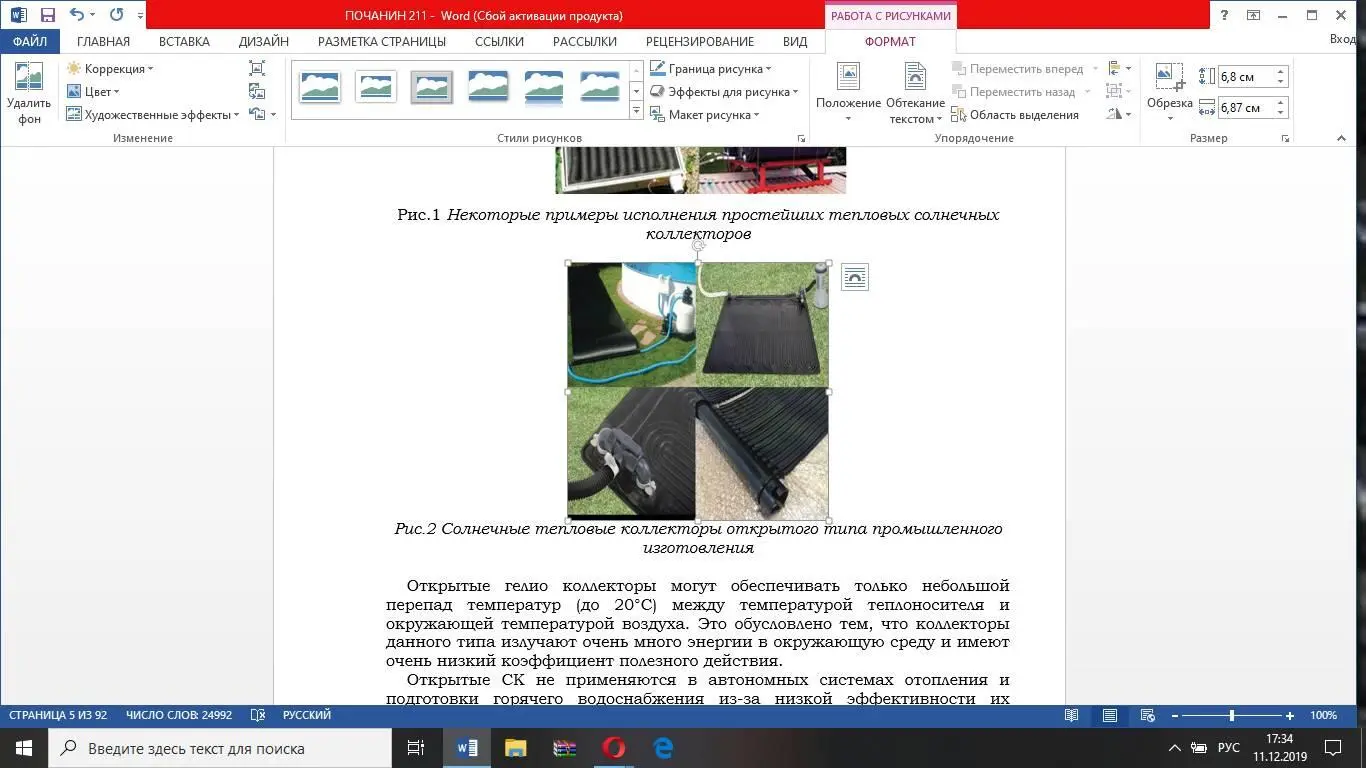

Рис.1 Некоторые примеры исполнения простейших тепловых солнечных коллекторов

Рис.2 Солнечные тепловые коллекторы открытого типа промышленного изготовления

Открытые гелиоколлекторы могут обеспечивать только небольшой перепад температур (до 20°С) между температурой теплоносителя и окружающей температурой воздуха. Это обусловлено тем, что коллекторы данного типа излучают очень много энергии в окружающую среду и имеют очень низкий коэффициент полезного действия.

Открытые СК не применяются в автономных системах отопления и подготовки горячего водоснабжения из-за низкой эффективности их работы.

Обычно, абсорберы СК открытого типа выполнены из стали, окрашенной в черный цвет или пластика. Если коллектор выполнен из труб, то важна плотность их навивки. При недостаточно плотной навивке, большая часть солнечной энергии проходит мимо и не нагревает трубы.

Если у коллектора абсорбер стальной лист, покрашенный простой черной краской, то простая черная масляная краска имеет плохой коэффициент поглощения, и значительная часть солнечной энергии отражается в атмосферу.

При отсутствии тепловой изоляции на задней поверхности коллектора происходят потери, преобразованной в тепло солнечной энергии на нагрев воздуха или поверхности грунта, если он находится на земле.

Определять точно КПД открытых солнечных коллекторов не имеет смысла, поскольку, в большинстве случаев, эти коллекторы делаются самостоятельно из подручного материала, а промышленные коллекторы этого типа, являются, в большей степени, декоративными или маркетинговыми решениями и греют воду очень плохо и реальный максимальный КПД таких систем не превышает 30–50 %.

Последнее время, ряд компаний стали выпускать новые конструкции солнечных коллекторов. Если закрыть коллектор прозрачным колпаком, то мы уменьшим тепло потери при понижении температуры воздуха, защитим от ветра, утеплим нижнюю теневую часть конструкции. Все это увеличит эффективность работы таких систем. Данный тип солнечных коллекторов, по-прежнему, относится к сезонным дачным установкам подогрева вода и цена таких конструкций невысокая. Делаются такие коллекторы из пластика методом вакуумного формования, который применяется для массового производства. Срок службы таких коллекторов до пяти лет. На рис. 3 показаны конструкции таких коллекторов. Закрытые объемные солнечные коллекторы предназначены для эксплуатации в теплый период времени года, когда продолжительность светового дня более 12 часов. Для увеличения времени освещенности солнечными лучами поверхности коллектора их производят в виде сфер, полуцилиндров, пирамид. Солнечные коллекторы данного типа размещают на крышах летних домиков и на площадках. Из-за использования пластмасс в качестве конструктивных материалов прозрачного защитного слоя и корпуса коллектора, данная конструкция дешева и применяется, в основном, для подготовки горячей воды на приусадебном хозяйстве, подогрева воды в детских бассейнах и летних душевых. Такие солнечные коллекторы обладают невысоким КПД, но они более защищены от влияния атмосферных факторов, чем коллекторы открытого типа и лишены ряда их недостатков.
