Отношение потерь массы на первой и второй стадиях деструкции органического вещества к потерям массы на третьей стадии отражает показатель фракционного состава (F) [38].

Потери массы на первой, второй и третьей стадиях термоокислительной деструкции изменяются в интервалах 5.5—8.9, 4.6—12.2 и 6.9—17.6 мас. % соответственно. Однако по фракционному составу исследуемые образцы битумов схожи [38].

Следует отметить, что битумы Индонезии являются достаточно тяжелыми (F = 0.3—0.4), например, по сравнению с природными битумами месторождения Иманкара (Западный Казахстан), также относящихся к классу асфальтов, показатель фракционного состава которых в два раза выше [38].

В ходе исследования проведено углубленное изучение состава и физико-химических свойств экстрактов битумов (табл. 3). Было установлено, что согласно «Временной инструкции по применению классификации запасов месторождений и прогнозных ресурсов природных нефтяных битумов» по плотности (1.03—1.06), содержанию масляных компонентов (30—40%) и полной растворимости в хлороформе исследуемые битумы относятся к классу асфальтов. Содержание асфальтенов в битумах изменяется в пределах 26—30 мас. % [38].

Сравнительный анализ данных элементного состава исследуемых образцов с битумами подобного класса показал, что битумы Индонезии выделяются пониженным содержанием углерода, низким содержанием серы (обр. 2 и 3 – малосернистые, обр. 1— сернистый) и микроэлементов (V – 50—100 г/т, Ni – 27—39 г/т) [38].

Минимальная концентрация ванадия в природных битумах, при которой выгодна его промышленная добыча, составляет 120 г/т, а никеля 50 г/т. cледовательно, выделение металлов из природных битумов Индонезии не является экономически перспективным [38].

Следует отметить, что все битумы характеризуются высокими значениями показателя коксуемости (67—78%), что указывает на возможность их использования в процессах получения кокса [38].

Содержание твердых парафинов в исследованных образцах незначительно (не более 2.5%). Установлено, что для битумов с высоким содержанием асфальтенов характерны хроматограммы с высоким нафтеновым фоном, распределение нормальных углеводородов может быть как унимодальным, так и бимодальным. Особенностью исследуемых битумов является полное отсутствие углеводородов нормального строения (рис. 1), нафтеновый фон выражен слабо (особенно для обр. 1 и 2) [38].

Структурно-групповой состав битумов охарактеризован методом ИК-спектроскопии по основным полосам поглощения, характеризующим определенную структурную группу (1380 см —1 (—СН 3), 720 см—1 (—СН 2—), 1600 см—1 (С=Саром), 1460 см —1 (С—Н), 1710 см—1 (С=О) и 1030 см—1 (S=О) (рис. 2).

Битумы характеризуются высоким содержанием карбонильных групп в кислотах и ароматических сложных эфирах, что свойственно для сильно окисленных систем [38].

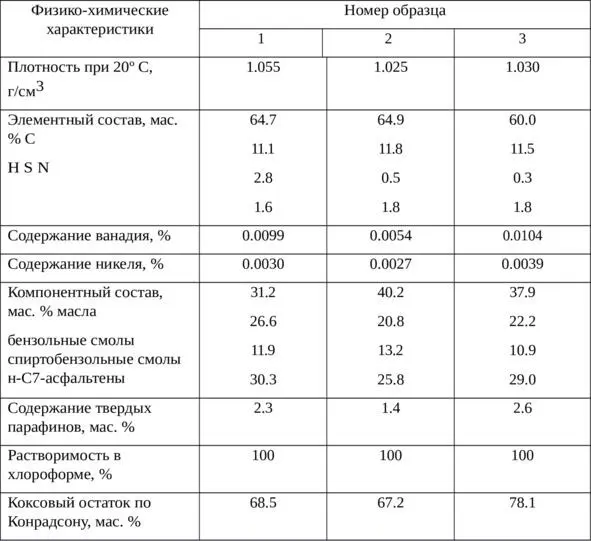

Таблица 3

Физико-химические характеристики экстрактов битумсодержащей породы

Поглощение в области 1030 см -1 подтверждает наличие SО-групп сульфоксидов. Однако их содержание незначительно, что коррелирует с данными элементного состава по содержанию серы. Было установлено, что алифатические фрагменты характеризуются высокой разветвленностью, о чем свидетельствует высокая интенсивность полосы поглощения в области 1460 см—1, обусловленной наличием четвертичного атома углерода. С учетом отсутствия парафиновых углеводородов в битумах по данным ГЖХ, можно предположить, что алифатические фрагменты, в основном, представлены многочисленными короткими алкильными заместителями [38].

Рис. 1. Хроматограммы природных битумов

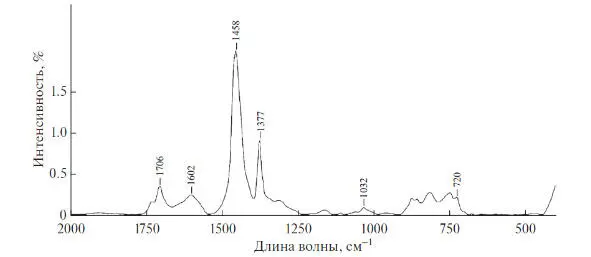

Рис. 2. ИК-спектр битума (обр. 1)

Физико-химические свойства битумов определяются не только их составом, но и дисперсным строением.

Для оценки дисперсной структуры рассчитан индекс пенетрации (ИП) (табл. 4). По данному показателю битумы относятся к «золь—гель» типу. Однако на основании показателей химического состава, а именно содержания асфальтенов, установленных в работе А. С. Колбановской, битумы имеют структуру типа «гель». «Гель» структура битумов подтверждается также данными вискозиметрии (табл. 4), о чем свидетельствуют высокие значения динамической вязкости и пониженные значения энергии активации вязкого течения, обусловленные наличием жесткого структурного каркаса, устойчивого к температуре [38].

Природные битумы являются перспективным сырьем для получения вяжущих материалов дорожного и строительного назначения. В связи с этим проведено изучение технологических характеристик образцов, входящих в стандарты на битумные вяжущие. С учетом технологических характеристик нами предложены следующие направления переработки природных битумов месторождений Индонезии [38].

Наиболее перспективным является метод извлечения битума с использованием органических растворителей, позволяющий проводить практически полную экстракцию органической составляющей и получать непосредственно товарные битумы дорожного назначения. При неполном отгоне растворителя из битумного экстракта экстракт можно использовать в качестве жидких дорожных медленно густеющих битумов марок SC по ASTMD 2026—97 (содержание растворителя не более 30%), а также жидких дорожных битумов по ГОСТ 11955—82 (содержание растворителя менее 10 мас. %) [38].

Возможность получения жидких битумов дорожного назначения обусловлена тем, что все исследуемые образцы по технологическим показателям соответствуют требованиям, предъявляемым к остаткам, полученным после удаления растворителей. По ГОСТ 11955—82 нормируется температура размягчения (не ниже 28—39º С), по ASTMD 2026—97 нормируется растяжимость при 25º С (не ниже 100), содержание воды (не более 0.5) [38].

В случае полной экстракции с породы и удаления растворителя (по схеме экстракции, использованной при исследовании образцов №1—3) обр. №3 соответствует требованиям ASTMD 312—00 к кровельным битумам типа 1 (нормируется температура размягчения (57—66º С), температура вспышки (не ниже 260º С), пенетрация при 25º С (18—60 0.1 мм), растяжимость при 25º С (не ниже 10), растворимость в хлороформе (не менее 99%) [38].

Следовательно, образец битума №3 может уже использоваться в качестве товарного продукта. Для остальных образцов, а также для получения продуктов другого назначения (дорожные битумы, изоляционные и кровельные материалы, мастики) битумы необходимо модифицировать введением различных добавок [38].
