Александр Митрофанов - Корабли и история. Книга вторая

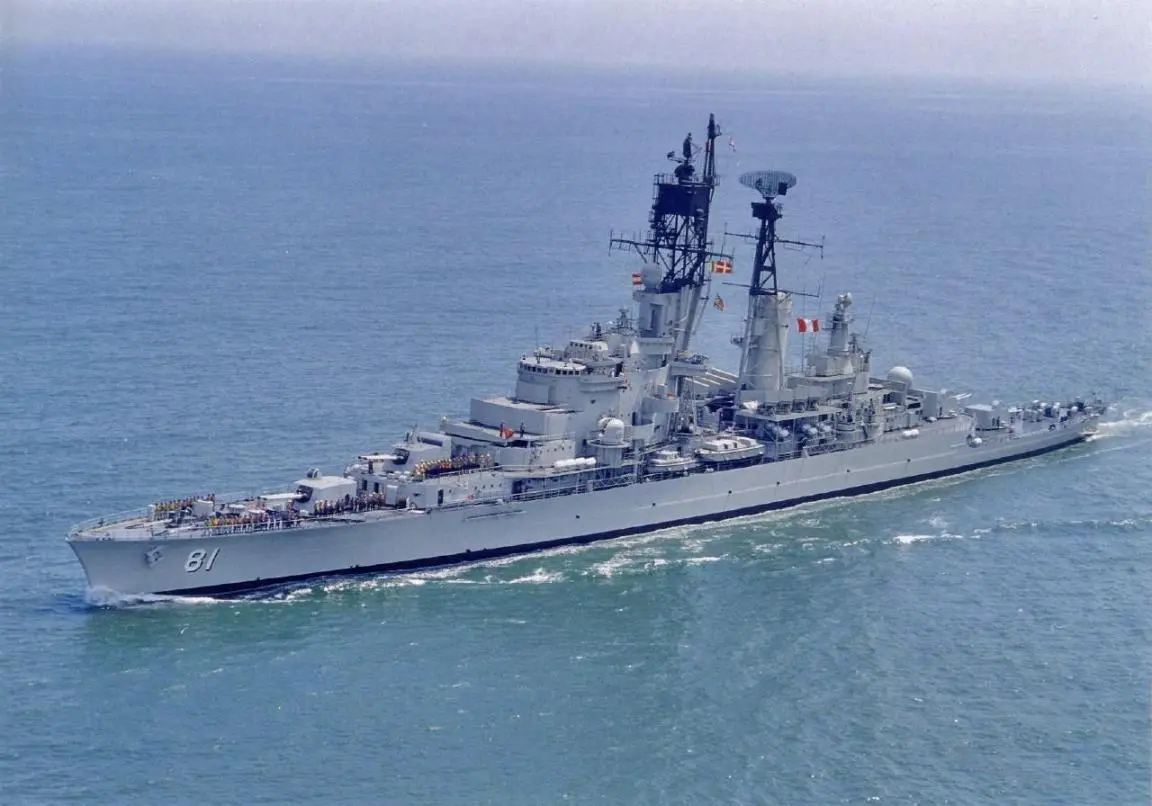

CLM-81 после модернизации

(Marina de Guerra del Perú)

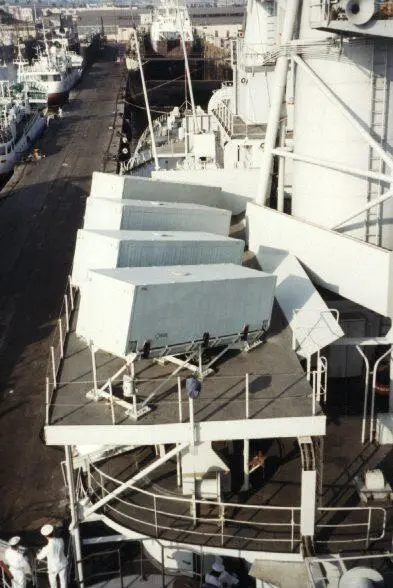

ПУ “Otomat” Mk2 “Almirante Grau”

(Marina de Guerra del Perú)

Носовые 152-мм орудия и 40-мм артустановки “Breda-Bofors” “Almirante Grau”

(Marina de Guerra del Perú)

В отличие от своего “sister-ship”, СН-84 “Aguirre” не подвергся модернизации. Тем не менее, корабль находился в хорошем техническом состоянии. Так, в ходе пограничного конфликта с Эквадором в 1995 году он участвовал в патрулировании и проводке конвоев у побережья Перу. В том же году по предложению командира крейсера расматривавался вопрос об установке четырех пусковых установок для ракет “MM-38 Exocet”, демонтированных с BAP “Palacios”. В 1996 году голландская компания Signaal разрабатывала проект модернизации радиоэлектронных систем СН-84, в частности установку радара DA-05. Однако, эти планы эти так и не были осуществлены.

CLM-81 после модернизации. ЗРК “Aspide” (расположен перед ходовой рубкой) так и не был установлен

(John Rodríguez Asti. Buques de la Marina de Guerra del Perú desde 1884: Cruseros. Lima, 2000)

21 марта 1999 года “Aguirre” был выведени из состава флота и был использован в качестве источника запчастей для “Almirante Grau”. Автор статьи летом 2000 года наблюдал с воздуха этот крейсер-вертолетоносец, покоящийся на пляже к северу от Кальяо. В печати появлялись сведения, что в этом же году он был разделан на металлолом.

CLM-81 “Almirante Grau” еще долго оставался в составе Marina de Guerra del Perú и являлся старейшим в мире действующим крейсером и единственным в мире кораблем с таким мощным артиллерийским вооружением. В ряде авторитетных источников, таких как “Jane’s Fighting Ships”, сообщалось, что корабль выведен в резерв, используется в качестве плавучей казармы и т.д., но это не соответствовало действительности. Примером может служить участие крейсера в проводившихся в 2002 году американо-перуанских учениях SIFOREX 2002, учениях “PreUnitas Anfibio Chavín” и “Unitas 45-2004” (лето 2004 года), “Unitas 2008” (2008 год). И только в 2010 году, крейсер-старожил был выведен в резерв – расходы на его эксплуатацию, в первую очередь устаревшей паротурбинной установки, оказались слишком высокими.

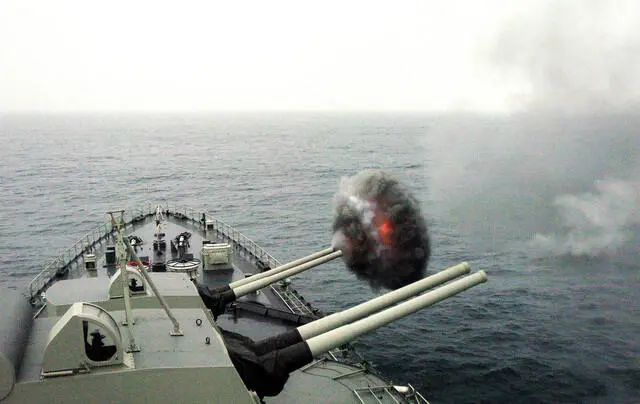

“Almirante Grau” ведет огонь из носовой артустановки главного калибра в ходе учений “Unitas”

(Marina de Guerra del Perú)

26 октября 2017 года крейсер был выведен из состава ВМФ, а его название и функции флагманского корабля были переданы ракетному фрегату FM-53 “Montero”. Но остается надежда, что на этом насчитывающая 78 лет история корабля не закончится – специальный комитет перуанского ВМФ рассматривает вопрос о превращении крейсера-ветерана в музей.

Основные тактико-технические характеристики крейсеров

“Almirante Grau” и “Aguirre”

Оригинальный проект (1938 год):

Основные размерения:

длина наибольшая – 185,01 м

ширина – 16,99 м

осадка – 5,6 м

Водоизмещение:

Стандартное – 8350 т

Полное – 9620 т

Главная силовая установка:

трехвальная паротурбинная мощностью 78000 л.с.

шесть паровых котлов

скорость-32 узла

Вооружение:

2 х 3, 2 х 2-150 мм

6 х 2-40 мм

4 х 2-12,7 мм

3 х 2-533 мм торпедных аппарата

2 катапульты для двух гидросамолетов “Fokker C-XIW”

После вступления в строй (1953 год):

Основные размерения:

длина наибольшая – 185,70 м (“De Zeven Provinciën”); 187,32 м (“De Ruyter”)

ширина – 17,25 м

осадка – 9,15 м

Водоизмещение:

стандартное – 9681 т

полное – 12040 т

Вооружение:

4 х 2-152,4 мм / 53 кал.

4 х 2-57 мм / 60 кал.

8 х 1-40 мм / 70 кал.

103 мм пусковые установки для осветительных ракет / пассивных помех

два бомбосбрасывателя для глубинных бомб

Бронирование:

бортовое – 76-50 мм

башни главного калибра – 50-125 мм

боевая рубка – 50-125 мм

палубы – 20-30 мм

Главная силовая установка:

двухвальная паротурбинная установка 85000 л.с.

четыре паровых котла

скорость – 32,2 узла

дальность плавания – 2100 миль (32 узла), 7000 миль (12 узлов)

Радиоэлектронное оборудование и системы управления стрельбой:

две системы управления стрельбой 152,4 мм орудий HSA M25

четыре системы управления стрельбой 57 мм и 40 мм орудий HSA M45

РЛС обнаружения надводных целей DA 02

РЛС обнаружения воздушных целей LW-02

РЛС определений высоты воздушных целей SGR 104

навигационная РЛС ZW-01

“De Zeven Provinciën” после модернизации 1964 года:

Вооружение:

2 х 2-152,4 мм / 53 кал.

3 х 2-57 мм / 60 кал.

4 х 1-40 мм / 70 кал.

1 х 2 ПУ для ракет “Terrier RIM-2”

Радиоэлектронное оборудование и системы управления стрельбой:

РЛС обнаружения воздушных целей DA 02

РЛС обнаружения воздушных целей SPS-34

РЛС определения высоты воздушных целей SGR 104

система управления стрельбой 152,4 мм орудий HSA M25

три системы управления стрельбой 57 и 40 мм орудий HAS M45

две системы наведения для “Terrier” SPG-35

навигационная РЛС ZW-01

“Aguirre” (ex-“De Zeven Provinciën”) после модернизации 1978 года:

Водоизмещение:

стандартное – 10007 т

полное – 12446 т

Вооружение:

демонтирована ПУ ракет “Terrier”, установлен ангар и оборудована полетная палуба для четырех вертолетов типа “Sea King” SH-3D или пяти AB-212 AS, остальное вооружение сохранено

Радиоэлектронное оборудование и системы управление стрельбой:

демонтированы SPG 35, SPG 104, SPS 39;

установлены две навигационных РЛС фирмы Decca и система управления стрельбой NA-10, остальное оборудование осталось без изменений (позднее установлена элетронно-оптическая система управления стрельбой LIROD 8)

“Almirante Grau” (ex-“De Ruyter”) по состоянию на 2004 год:

Водоизмещение:

стандартное – 9681 т

полное – 12165 т

Вооружение:

4 x 2-152,4 мм / 53 кал. артустановки Bofors

2 х 2-40 мм / 70 кал. артустановки Breda-Bofors

4 х 1-40 мм / 70 кал. артустановки Bofors

8 х 1 ПУ ракет класса “корабль-корабль” “Otomat Mk2”

? x 5 ПУ зенитных ракет “Игла”

два бомбосбрасывателя для глубинных бомб Mk VII Mod. 0

1 x 10 ПУ для постановки пассивных помех CSEE Sagaie

2 x 10 ПУ для постановки пассивных помех CSEE Dagaie

Радиоэлектронное оборудование и системы управления стрельбой:

РЛС обнаружения надводных целей Signaal DA 08

РЛС обнаружения воздушных целей Signaal LW-08

система управления стрельбой Signaal WM-25

2 навигационных РЛС Decca 1226

система управления стрельбой Signaal STIR-24

две электронно-оптических системы управления стрельбой LIROD 8

пассивная система электронного противодействия MAGE RAPIDS

активная система электронного противодействия CME Scimitar

боевая информационно-управляющая система SEWACO
