И. Артамонов - Иллюзии зрения

Во-первых , сравнивая две фигуры, из которых одна действительно меньше другой, мы ошибочно воспринимаем все части меньшей фигуры меньшими, а все части большей — большими («целое больше — больше и его части»).

При этих условиях ошибка появляется не вследствие дефектов глаза как оптического прибора, а скорее вследствие психофизиологического этапа зрительного восприятия (рис. 21–28). Свойства фигуры мы ошибочно переносим на ее части. А. Л. Ярбус указывает общую причину появления иллюзий (рис. 21–27), заключающуюся как бы в «тенденции» определять расстояния не между краями предметов, а между самими предметами.

Рис. 21. Правые фигуры больше левых (фигуры в целом), однако части этих фигур могут быть равны частям левых фигур, хотя они и кажутся значительно крупнее.

Рис. 22. Части вертикальных осевых линий между крайними нижними и средними точками кажутся больше, чем части осевых линий между средними и крайними верхними точками.

Рис. 23. АВ= ВС. Осевые линии нижних фигур равны по длине.

Рис. 24. аbкажется меньше еf, a efкажется меньше cd; на самом деле все три отрезка равны между собой.

Рис. 25

Рис. 26

Рис. 27. На рисунках 25, 26 и 27 расстояние аЬкажется больше cd; в действительности ab= cd.

Доказательством этому и служат иллюзии, наблюдаемые на рис. 28, где увеличенными или уменьшенными воспринимаются те расстояния, которые должны были бы определяться по отношению к краям черных кружков, а наше зрение относит их к центрам кружков.

Рис. 28. Расстояния между двумя вертикальными прямыми и между вертикальной прямой и одним кругом в левой части рисунка кажутся не равными расстояниям между двумя кругами в правой части рисунка. На самом деле эти расстояния равны между собой (рисунок А. Л. Ярбус).

Во-вторых , встречаются случаи иллюзий того же рода с той только разницей, что суждение о зрительном образе идет в обратном направлении: не от «целого» к «части», а от «части» к «целому». Примеры таких иллюзий приведены на рис. 29–32.

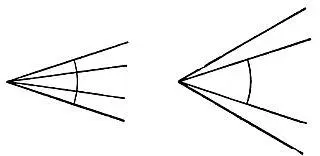

Рис. 29. Угол, стянутый дугой, справа кажется больше стянутого дугой угла слева. В действительности они равны.

Рис. 30. Верхняя фигура по периметру и площади кажется не равной нижней; на самом деле при наложении фигуры совместятся.

Рис. 31. Менее отчетливо наблюдаемое неравенство двух равных фигур.

Рис. 32. Диаметр круга кажется больше отрезков АСи BD; на самом деле он равен им.

Аналогичная ошибка зрения имеет место и тогда, когда мы рассматриваем отдельно монету достоинством в две копейки и номер на государственном казначейском билете СССР достоинством в 1 рубль. Нам кажется, что монета не закроет этого номера, хотя она точно закрывает его от первой до последней цифры.

В-третьих , при восприятии фигур в целом и отдельных их частей (линии, углы, отдельные детали) зрительные иллюзии могут иметь место вследствие общепсихологического закона контраста, т. е. обстановки, окружения этих частей и их взаимосвязи с другими частями фигуры.

Примеры можно найти на рис. 33–34. Здесь речь не идет о контрасте яркости или о цветовом контрасте, который практически здесь ничтожно мал или вовсе отсутствует.

Рис. 33. Внутренний острый угол правой фигуры кажется меньше внутреннего острого угла левой. В действительности они равны.

Рис. 34. Внутренний круг слева кажется больше правого внутреннего круга.

В-четвертых , известны иллюзии, причина которых кроется в уподоблении (ассимиляции) одной части фигуры другой. Несколько таких иллюзий приведено на рис. 45–48.

Рис. 35. Тот же эффект, что на рис. 34.

Рис. 36. Круг, примыкающий ближе к сторонам острого угла слева, кажется больше, чем круг справа.

Рис. 37. Палуба правого парусника кажется короче палубы левого парохода.

Рис. 38. Расстояние между точками, лежащими ближе к вершине острого угла, кажется больше, чем расстояние между точками, более удаленными от вершины.

Иллюзия совсем исчезает, если посмотреть на рисунок со стороны вершины угла так, чтобы взгляд скользил по плоскости рисунка.

Рис. 39. Правая дуга кажется более короткой и имеющей большую кривизну, чем левая.

Рис. 40. Высоты треугольников разделены пополам, однако кажется, что части, прилегающие к вершине, короче.
