Феликс Зигель - Путешествие по недрам планет

Методами, позволяющими проникнуть в Землю до любых глубин, т. е. иначе говоря, до ее центра, располагает другая наука — сейсмология. Она изучает распространение в твердом теле Земли волн, вызванных землетрясениями — естественными или искусственными. Чтобы разобраться в причинах и следствиях землетрясений, надо вспомнить кое-что об упругости и волнах.

Если тело после снятия внешней нагрузки принимает первоначальную форму, то его называют упругим. В этом случае говорят об упругой деформации тела. Если же внешние силы необратимо меняют форму тела, то его деформация будет неупругой. Примером безусловно упругого тела является резина — недаром ее используют в различных амортизаторах. Такими же упругими свойствами обладают струна гитары, стальная пружина и ряд других твердых тел. Кусок мягкой глины или замазки может, наоборот, служить типичным примером неупругого тела.

Процесс распространения колебаний в упругой среде реализуется в виде волн, т. е. периодических перемещений частиц среды. При этом каждая из частиц колеблется около некоторого среднего положения равновесия. Когда говорят о фронте волны, подразумевают поверхность, отделяющую колеблющиеся частицы от тех частиц, которые еще не вовлечены в колебательное движение. Если фронт волны является плоскостью, то волна называется плоской, если фронт волны представляет собой сферу, то волна называется сферической. Различают волны двух типов — продольные и поперечные. В первом случае колебания отдельных частиц происходят в направлении распространения волны. В поперечных волнах частицы колеблются в плоскостях, перпендикулярных к направлению волны. В сущности, продольная волна — это чередование сгущений и разрежений упругой среды. Продольные волны возможны в газах, жидкостях и твердых телах. Что касается поперечных волн, то они наблюдаются или в твердых телах, или на границе раздела двух жидкостей, либо жидкости и газа (например, на поверхности воды). Если колебания распространяются вдоль прямой, эту прямую называют лучом. Колебания могут распространяться и вдоль кривых.

После этого краткого экскурса в область элементарной физики обратимся к тем так называемым сейсмическим волнам, которые возникают при землетрясениях, т. е. при сотрясениях земной коры, вызванных разными причинами. Самые грозные из землетрясений — тектонические, порожденные смещением отдельных участков земной коры. При этом происходит разрыв пород, образуются большие и малые трещины, часть которых выходит на поверхность Земли. Разрывы и смещения пород, слагающих земную кору, вызывают подземные толчки, отдающиеся на земной поверхности. Каждый такой толчок рождает сейсмические волны, достигающие наибольшей силы в очаге землетрясения, называемом сейсмическим очагом. В сейсмическом очаге различают гипоцентр, т. е. глубинную зону, где, собственно, и зарождается землетрясение, и эпицентр — область наибольшей силы сейсмической волны на земной поверхности. Расстояние между эпицентром и гипоцентром характеризует глубину сейсмического очага. Глубина очага тектонических землетрясений чаще всего 50—100 км, хотя бывали случаи, когда такого рода землетрясения зарождались на огромной глубине — до 800 км!

В районе действующих вулканов земная кора также сотрясается, что вызывается прорывами газов и лавы в подводяшем канале вулкана. Нередко вулканические землетрясения предшествуют извержению вулкана, однако по мощности они, как правило, уступают тектоническим землетрясениям. Еще более грозны обвальные землетрясения, порождаемые обвалом больших масс горных пород. Наконец, при искусственных взрывах под землей, на земной поверхности и невысоко в атмосфере возникают искусственные землетрясения.

Каждый очаг землетрясения — это область внутри Земли, из которой распространяются упругие волны разных типов. Некоторые из этих волн поверхностные, распространяющиеся вблизи земной поверхности, и их свойства, очевидно, тесно связаны со строением земной коры и подстилающих ее сравнительно неглубоких слоев. Гораздо интереснее, пожалуй, пронизывающие почти всю Землю объемные волны, к которым относятся продольные, или Р-волны (от латинского «прима», что значит «первые»), и поперечные, или S-волны (от латинского «секунда», т. е. «вторые»). Продольные волны распространяются быстрее поперечных, поэтому первыми приходят на сейсмические станции. По существу и те, и другие представляют собой звуковые волны очень низких частот. При очень сильных землетрясениях вся Земля начинает колебаться, и эти собственные колебания огромной планеты можно сравнить со звучанием исполинского колокола.

Беда в том, что ни одно ухо не воспринимает это «звучание» Земли, так как все сейсмические колебания рождают инфразвуки. Тем не менее землетрясения позволяют узнать нечто удивительное — строение земных недр, совершенно недоступных иным средствам исследования. Тот факт, что внутри Земли на больших глубинах распространяются упругие волны (рис. 4), свидетельствует о том, что большая часть земного шара находится в твердом состоянии.

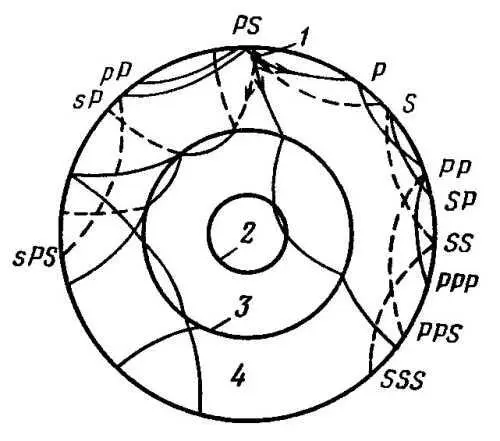

Рис. 4. Преломление сейсмических волн внутри Земли.

1 — очаг землетрясения; 2 — внутреннее ядро; 3 — жидкое внешнее ядро; 4 — твердая мантия

Разумеется, не все землетрясения катастрофичны. Ежегодно на земном шаре происходят до 100 000 землетрясений. Однако чаще всего они настолько слабы, что их удается зафиксировать лишь с помощью специальных высокоточных приборов — сейсмографов. Сейсмограф состоит из пружины и подвешенного груза с укрепленным на нем пишущим устройством. Если Земля не сотрясается, то на бумаге вращающегося барабана получается ровная линия. Любое, даже слабое землетрясение приводит груз на пружине в колебательное движение и сейсмограмма (запись на барабане) становится волнистой, неровной. Чем мощнее землетрясение, тем сильнее раскачивается груз, и тем больше амплитуда сейсмических колебаний на сейсмограмме. Применяются сейсмографы с магнитной записью и цифровой регистрацией колебаний. Сейсмограммы обрабатываются и анализируются с помощью электронно-вычислительных машин (ЭВМ).

Сначала сейсмограф фиксирует продольные волны — Р-волны. Через несколько секунд на сейсмографе появляется запись поперечных волн — S-волн. Их амплитуда больше, чем Р-волн, но так же, как и Р-волны, они быстро затухают. Наконец, последними приходят L-волны (от латинского «лонга» — длинные), т. е. поверхностные волны, вызывающие большие разрушения. По сейсмограмме специалист может узнать расстояние до эпицентра, мощность и другие параметры землетрясения.
