Норберт Винер - Кибернетика или управление и связь в животном и машине

(6.01)

где интегрирование производится по групповой мере. Величина (6.01) будет тождественна для всех множеств S, переходящих друг в друга при преобразованиях группы, т. е. для всех множеств S , имеющих в некотором смысле одну и ту же форму, один гештальт. Можно сравнивать формы приближенно, если интеграл в формуле (6.01) брать не по всей группе и если подынтегральная функция Q(TS) мала в отбрасываемой области. На этом мы простимся с групповой мерой.

В последние годы обратили внимание на проблему протезирования одного потерянного чувства с помощью другого. Наибольшей решительностью отличалась попытка создать читающие аппараты для слепых, снабженные фотоэлементами. Мы будем предполагать, что эти усилия ограничиваются печатным текстом, и даже одним шрифтом или немногими шрифтами. Будем также считать, что выравнивание страниц, центрирование строк, переход от одной строки к другой уже обеспечиваются вручную или, что вполне возможно, как-либо автоматически. Эти процессы, очевидно, соответствуют стадиям распознания зрительного образа, основанным на мышечных обратных связях и использовании нашего нормального центрирующего, ориентирующего, фокусирующего и конвергирующего аппарата. Далее встает проблема определения форм отдельных букв, над которыми последовательно проходит развертывающее устройство. Здесь предлагалось использовать фотоэлементы, расположенные в ряд по вертикали и соединенные каждый со звучащим прибором особого тона. Черный цвет букв может отмечаться либо отсутствием звука, либо звуком. Предположим, что выбрано второе, и вообразим себе три фотоэлектрических рецептора, один над другим. Пусть они изображают буквы в виде трех [c.216]нот гаммы, причем самая высокая нота соответствует верхнему фотоэлементу, а самая низкая — нижнему.

Тогда, например, заглавная буква F будет передана

звуком:

Заглавная буква Z будет передана звуком:

Заглавная буква О — звуком:

и т. д. С обычной нашей способностью к интерпретации читать такой слуховой код нетрудно — не труднее, чем, скажем, читать шрифт Брайля.

Но все зависит от одного условия — от надлежащего соотношения фотоэлементов с высотой букв. Даже при стандартном шрифте неизбежны значительные колебания в размерах букв. Поэтому желательно найти возможность растягивать или сжимать вертикальный масштаб развертки, чтобы привести образ данной буквы к стандарту. Мы должны иметь в своем распоряжении, в ручной или в автоматической форме, хотя бы некоторые преобразования из группы вертикальных растяжений.

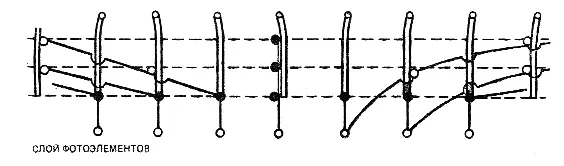

Это можно сделать несколькими способами. Можно предусмотреть механическую вертикальную регулировку фотоэлементов. С другой стороны, можно взять достаточно большой вертикальный ряд фотоэлементов и менять распределение нот соответственно размеру шрифта, оставляя фотоэлементы, расположенные выше и ниже шрифта, немыми. Для этого можно, например, воспользоваться схемой с двумя комплектами соединительных линий. В этой схеме входные линии отходят от фотоэлементов и ведут к цепочке переключателей, все более и более расходясь в стороны, а выходами [c.217]служат вертикальные линия, как на рис. 8. Здесь одиночные линии — провода от фотоэлементов, двойные линии — провода к генераторам звука, кружки на пунктирных линиях — точки соединения входных и выходных, проводов, а сами пунктирные линии — провода, управляющие включением того или иного генератора. Это и есть упомянутое во введении устройство, которое спроектировал Мак-Каллох для регулировки своего аппарата по высоте шрифта. В первом варианте выбор пунктирных линий производился вручную.

Рис. 8

Именно эта схема, показанная д-ру фон Бонину, заставила его подумать о четвертом слое зрительной коры. Соединительные кружки напоминают собой тела нейронов этого слоя, расположенные подслоями с равномерно меняющейся горизонтальной плотностью и с протяженностью, меняющейся в противоположном направлении к плотности. Горизонтальные проводники возбуждаются, вероятно, в каком-то циклическом порядке. Весь механизм кажется вполне приспособленным для групповой развертки. Конечно, должен существовать какой-то процесс перераспределения во времени верхних выходов.

Итак, Мак-Каллох навел нас на мысль, что подобное устройство действительно используется в мозгу для обнаружения зрительных образов. В сущности, оно годится для групповой развертки любого рода. Нечто подобное происходит и в других органах чувств. Для уха переложение музыки с одного основного тона на другой есть не что иное, как сдвиг логарифма частоты, и, следовательно, может быть осуществлено посредством устройства групповой развертки. [c.218]

Устройство групповой развертки имеет, таким образом, вполне определенную, адекватную анатомическую структуру. Необходимое переключение может осуществляться через независимые горизонтальные проводники, по которым подаются импульсы, смещающие пороги каждого уровня как раз настолько, чтобы соответствующие клетки возбуждались при раздражении их входов. Хотя мы не знаем всех подробностей действия этого хозяйства, нетрудно вообразить возможный механизм, соответствующий такому анатомическому строению. Короче говоря, устройство групповой развертки вполне способно образовать своего рода постоянный субблок мозга, соответствующий суммирующим или множительным устройствам цифровой вычислительной машины.

Наконец, развертывающее устройство должно иметь собственный рабочий период, выделимый в общей работе мозга. Длительность этого периода должна соответствовать минимальному времени, необходимому для прямого сравнения форм у предметов разных размеров. Такое прямое сравнение возможно только между двумя предметами, не слишком отличающимися друг от друга по величине; в других случаях сравнение — продолжительный процесс, что свидетельствует о действии неспециализированного соединения универсальных элементов. Там, где прямое сравнение кажется возможным, оно как будто занимает время порядка одной десятой секунды. Таков же, видимо, порядок времени, необходимого для возбуждения всех слоев поперечных проводников в циклической последовательности.
