Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

Область применения «Эволит-гидро» и его модификаций:

□ для устройства горизонтальной отсечной гидроизоляции фундамента здания или цоколя;

□ для уплотнения рабочих швов-разрывов при бетонировании, сопряжении бетонных и железобетонных элементов конструкций, узлов-концентраторов напряжений типа «стена-стена», «днище-стена», «стена-перекрытие»;

□ для заделки трещин и мест ввода коммуникаций;

□ для заполнения пустот и раковин в несущих конструкциях;

□ в виде связующего высокоадгезионного грунтовочного покрытия при устройстве двух- и более слойных конструкций (например, плита перекрытия-стяжка, стена-перегородка-штукатурка), для консолидированной работы слоев. [98]

Штукатурная гидроизоляция — водонепроницаемое покрытие, наносимое на поверхность штукатурным способом. Штукатурные материалы работают за счет хорошей адгезии к основанию, могут наноситься на бетон, в том числе старый, кирпич и природный камень.

Штукатурная гидроизоляция состоит из нескольких слоев гидроизоляционных мастик или растворов. По виду материалов различают асфальтовуюи цементную изоляцию.

Асфальтовая изоляцияможет быть горячей и холодной. Горячие составы на вертикальные поверхности наносят снизу вверх, слоями толщиной 5–7 мм и ярусами высотой 1,5–1,8 м. Для нанесения применяют асфальтометы. Холодные асфальтовые мастики при небольших объемах работ наносят разливом с последующим разравниванием гладилками. При больших объемах холодные асфальтовые мастики наносят с помощью нагнетательных установок. Толщина гидроизоляционного слоя из асфальтовых мастик на горизонтальных поверхностях — 6–7 мм, а на вертикальных — до 4 мм. Второй слой наносится только после высыхания первого (через 3-24 часа). Размер полосы изоляции, наносимой с одного места, составляет по ширине 30–50 см, а по высоте 2–2,5 м.

Широкое применение находит цементно-песчаная гидроизоляция, которую выполняют двумя способами: торкретированием и отштукатуриванием.

Процесс торкретирования состоит в нанесении на изолируемую поверхность под давлением сжатого воздуха слоя цементного раствора-торкрета или бетонной смеси (набрызг-бетон). Для гидроизоляции методом торкретирования применяют портландцемент или безусадочный цемент. Растворы смесей наносят в два приема слоем 2–3 мм на подготовленные поверхности любого рельефа.

Известно, что просачивание воды происходит через поры и трещины в бетоне. Основными причинами их появления служат внутренние напряжения, возникающие из-за усадки портландцемента, неравномерной гидратации цемента по толщине слоя гидроизоляции, а также из-за неправильного подбора наполнителей. Такие внешние факторы, как нестабильность метеорологических условий при твердении цемента, деформация основы, тоже повышают риск образования трещин в гидроизоляции. Поэтому к составу гидроизолирующих смесей предъявляются следующие требования:

□ цементы должны содержать минимум компонентов, которые при гидратации и твердении превратятся в водорастворимые соединения;

□ наполнители не должны содержать водорастворимых компонентов, например, солей щелочных металлов или магния: они повышают гидрофильность раствора и ведут к росту ВЦ;

□ инертные наполнители не должны содержать компонентов, меняющихся в объеме при контакте с водой, например, набухающих в воде. Исключением являются те виды гидроизоляционных смесей, в которые умышленно вводится небольшое количество расширяющегося материала, например, бентонитовой глины. Ее задача — кольматация образовавшихся пор без изменения объема цементного камня, что создает дополнительную преграду воде.

Ситовые характеристики инертных наполнителей должны обеспечивать возможно более плотную упаковку. Наиболее распространенным наполнителем является отмытый кварцевый песок крупностью до 0,3–0,4 мм.

Гидроизолирующие смеси должны содержать достаточно большое количество вяжущих — цемента и полимеров, так как именно они выполняют основную задачу — изолируют капилляры и поры.

Из химических компонентов, используемых в рецептурах гидроизолирующих смесей, важную роль играют эфиры целлюлозы и крахмала, антивспениватели, тиксотропирующие или разжижающие добавки (в зависимости от вертикальной или горизонтальной изолируемой поверхности), замедлители или ускорители твердения. Разжижающие добавки применяют и для снижения ВЦ, что несколько уменьшает фиксирующую способность раствора.

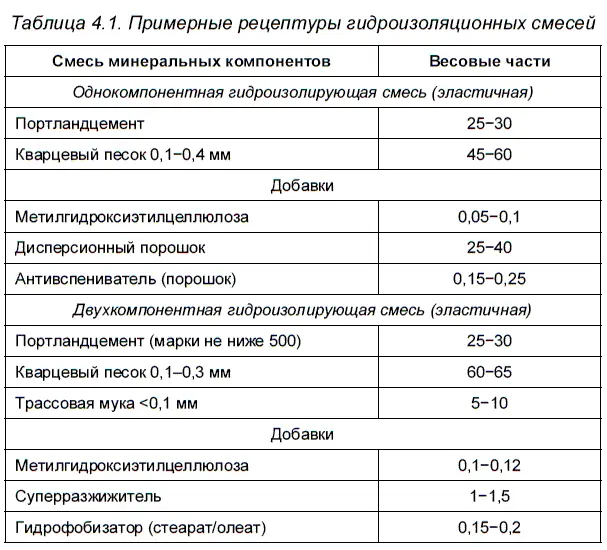

Примерные рецептуры простых одно- и двухкомпонентных гидроизоляционных смесей с относительно небольшим количеством цемента приведены в табл. 4.1.

В качестве второго компонента применяют преимущественно акрилатные дисперсии.

Приведенные рецептуры дают представление о простейших видах гидроизоляционных смесей. Для повышения качества рекомендуется введение дополнительных добавок:

□ глиноземистый цемент — для компенсации усадки портландцемента;

□ наполнители пластинчатой и линейной конфигурации — для уплотнения упаковки твердых частиц;

□ эфир крахмала — для уменьшения налипания массы на инструмент;

□ диспергатор, если масса склонна к комкованию при затворении водой.

Нормативные требования по качеству водно-дисперсионных гидроизоляционных смесей на цементно-полимерной основе отсутствуют, поэтому изготовители вправе закладывать в технические условия собственные параметры, которые отвечали бы техническим потребностям рынка.

Наряду с портландцементом при устройстве цементно-песчаной гидроизоляции применяют водонепроницаемый безусадочный цемент (ВВЦ) и водонепроницаемый расширяющийся цемент (ВРЦ).

Уход за твердеющим цементно-песчаным покрытием предполагает увлажнение, которое выполняют через 12 часов после укладки, 2–3 раза в сутки на протяжении 12–15 дней; при водонепроницаемом безусадочном цементе — через 2 часа после укладки, а затем через каждые 2–3 часа в течение суток.

Выпускаемые в СНГ гидроизоляционные смеси позволяют создавать бесшовные покрытия, обеспечивающие водонепроницаемость при напоре до 70 м водяного столба.

Компания «Юнис» разработала новую систему цементных материалов для защиты фасадов и конструкций, подверженных частому воздействию влаги.

Залогом долговечности штукатурного фасада служит правильная подготовка основания. Для обеспечения требуемого уровня адгезии поверхность основания необходимо очистить от загрязнений, остатков краски и масел, удалить отслоения материала стены и загрунтовать.
