Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

Подсечка дисковыми пилами нашла применение в изоляционных работах стен главным образом благодаря техническому прогрессу в области гидравлических приводов и режущих дисков с кольцевым приводом. Применение кольцевого привода привело к сокращению диаметра дисков почти на 25 %. Благодаря этому стало возможным выполнять подсечку стены в очень сложных и труднодоступных местах. Однако само маневрирование дисковой пилой более сложно в сравнении с цепной или канатной.

Метод HV разработан по аналогии с технологией устройства шпунтов, применяемых в земляных работах. Он состоит в том, что листы низковолнистой нержавеющей стали погружаются в шов стены специальным пневматическим вибромолотом, с частотой 1100–1450 ударов в минуту. Листы толщиной 1,5 мм без особых трудностей вводятся в тщательно сформированный шов кирпичных стен. Однако в стенах с неаккуратной кладкой, особенно там, где встречаются включения камня, введение стального листа в шов стены довольно сложно, а иногда невозможно. Поэтому решение о применении метода HV принимается только после тщательного исследования структуры стены. Необходимо также проанализировать влияние вибрации на всю конструкцию. [103]

Другой способ горизонтальной изоляции — бурение в стене сети наклонных скважин малого диаметра с последующим нагнетанием в щель водонепроницаемого безусадочного цементного раствора.

Геометрия отверстий в стене по их диаметру, расстановке, углу наклона, глубине и расположению относительно уровня пола подбирается в зависимости от:

□ уровня содержания влаги в материале стен;

□ вида используемых инъекционных средств и способа их применения;

□ конструкции и технического состояния стен и прилегающих к ним элементов;

□ технического оснащения работ.

Содержание влаги в материале является одной из основных проблем, которую необходимо решить устройством гидроизоляции методом уплотняющей обмазки. В случаях высокой увлажненности материала стен применяется предварительное осушение материала в зоне инъекции.

В Европе для защиты сооружений от капиллярной влаги применяются препараты различного химического состава. Обобщая, можно выделить следующие их группы:

□ жидкое стекло (натриевое, калиевое, литиевое);

□ щелочные метилсиликаты;

□ смеси растворов из силикатов и щелочных метилсиликатов;

□ растворы щелочных пропилсиликатов;

□ силаны и низкомолекулярные силоксаны;

□ силиконовые эмульсоиды SMK;

□ полиуретановые, эпоксидные и акриловые смолы;

□ асфальтовые эмульсии, асфальтовые эмульсии в органических растворах;

□ термопластичные эмульсии;

□ парафины, компоненты керосиновых восков.

Независимо от способа введения препарата в капиллярнопористую структуру защита от проникновения влаги заключается в уменьшении радиуса капилляра (r → 0), гидрофобизации (угол увлажнения Θ ≥ 90°), уплотнении капилляров (г = 0) или комбинации всех этих приемов (r → 0, Θ ≥ 90°). [104]

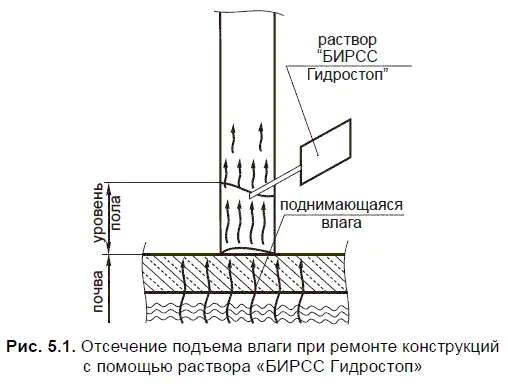

ОАО «ОЗСС» рекомендует для отсечной гидроизоляции состав «БИРСС Гидростоп», представляющий собой модифицированный раствор силиката кальция. Состав применяется методом закачки в изолируемые конструкции. Для этого в стене сверлятся отверстия на 85–90 % толщины стены под углом 20–23° в надцокольной части здания через 10–18 см в зависимости от вида материала, из которого выполнена стена, его пористости и влажности. Состав нагнетается в стену специальным подающим устройством низкого давления или заливается самотеком. При контакте образуется силикат кальция в виде геля, заполняющий мельчайшие трещины и каналы и создающий барьер для подъема влаги. Средний расход материала 1–1,5 кг на одно отверстие (рис. 5.1).

Для устранения активных водных протечек в бетоне или камне предназначен быстросхватывающийся состав «БИРСС Гидромиг», представляющий собой смесь специальных цементов, микронаполнителей и химических присадок. При контакте с водой состав схватывается, закупоривая все очаги фильтрации даже при высоком давлении. При схватывании состав расширяется, гарантируя надежную долговечную гидроизоляцию. Благодаря цементной основе, материал может применяться в сочетании с другими ремонтными и штукатурными составами. Он не содержит вредных примесей и пригоден для ремонта бассейнов и резервуаров питьевой воды. [1]

При горизонтальном способе защиты от увлажнения конструкций подземных сооружений наиболее эффективны водорастворимые органосиликонаты отечественного производства, например, «ГКЖ-10», «ГКЖ-11», «Петросил М»или их смеси.

К этим кремнийорганическим составам разработаны специальные модификаторы, которые усиливают эффект их химического взаимодействия с материалом конструкций. Благодаря этому снижается растворимость побочных продуктов их твердения, что способствует кольматации пор — тампонажному эффекту, в результате которого уменьшается общий объем пор. В присутствии модификатора водоотталкивающий эффект проявляется значительно быстрее, чем у немодифицированных органосиликонатов, и при этом исключается вероятность вымывания незафиксированного гидрофобизатора из материала конструкций.

НИИМосстроем разработана технология устройства гидроизоляционных экранов методом инъецирования модифицированных кремнийорганических составов в защищаемые конструкции. Составы, разработанные совместно с НПО «КОСМОС», обладают гидрофобиизирующими свойствами.

По этому методу на уровне несколько выше подвального пола здания устраивается сплошной горизонтальный гидроизоляционный слой из гидрофобизированного слоя камня, бетона или кирпича. Он надежно перекрывает капилляры и поры стен и отсекает лежащую выше кладку от грунтовых вод. [63]

Способ создания горизонтального гидроизоляционного барьера внутри помещения возможен с помощью эмульсии «Kemasol»компании «Kema» (Словения).

В этом случае бурятся отверстия в стенах и полах и через них инъецируется силиконовая эмульсия «Kemasol», которая предотвращет подъем влаги по капиллярам еще и за счет электроосмотических сил.

Этот материал, на основе калиевого метилсиликоната, способен быстро и глубоко проникать в поры конструкций. Водоотталкивающий барьер создается за счет химической реакции между компонентами «Kemasol» и углекислого газа воздуха, в результате которой образуются нерастворимые в воде кремниевые соединения.
