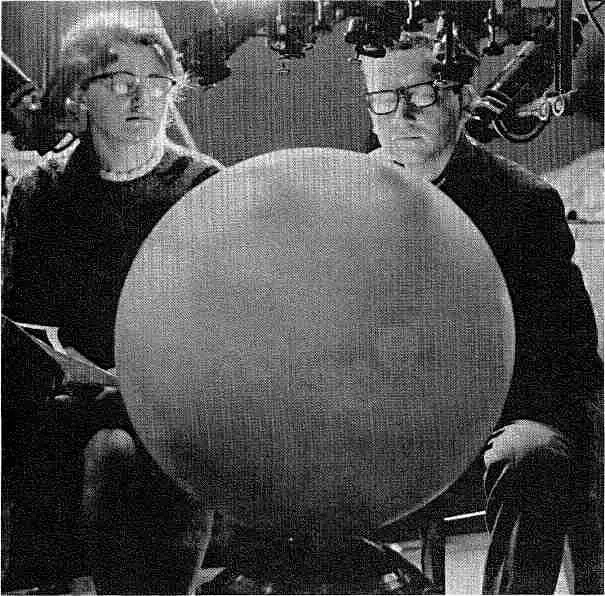

Рис. 5.26. Селенографы Ж. Ф. Родионова и В. И. Чикмачев у сконструированного в ГАИШ унифицированного мультиплекса (1970 г.), позволяющего оптическим путем восстанавливать связки проецирующих лучей, существовавших в момент съемки. С помощью этого прибора получали фотоизображения, выправленные за кривизну и наклон, осуществляя привязку снимков космических аппаратов «Зонд -3, -6…8» и кораблей «Аполлон-8, -11, -13»

Своеобразными картографическими произведениями стали топографические схемы и планы, составленные в Институте космических исследований АН СССР по панорамам лунной поверхности, полученным зондами «Луна-9» и «Луна-13», а также топографические схемы маршрутов «Лунохода-1» и «Лунохода-2». Это первые в истории топографические съемки, выполненные на лунной поверхности телефотометрами — приборами, совершенно необычными для традиционных методов. Поэтому был разработан оригинальный способ обработки изображений, полученных сканирующими системами. Топопланы и топосхемы, составленные по данным налунной съемки, были использованы для изучения микроструктуры лунной поверхности и ее генезиса, в частности для изучения процессов переноса вещества и кратерообразования.

Полеты АМС «Зонд-6», «Зонд-7» и «Зонд-8» стали новым этапом в изучении лунной поверхности. По снимкам этих зондов были составлены детальные карты обширных областей Луны. Рельеф на них показан отмывкой в сочетании с условными знаками, отражающими возрастную и морфоструктурную характеристики лунного ландшафта. В 1973 г. по снимкам «Зонда-8», демонстрирующим восточный сектор обратной стороны Луны от кратера Эйткен до Моря Восточного, были созданы фотокарты в ГАИШ и МИИГАиК. На второй карте рельеф дополнен горизонталями, проведенными через 500 м. А фотокарта, составленная в ГАИШ на унифицированном мультиплексе и сферическом экране, освобождена от перспективных искажений, при этом сеть селенографических координат нанесена В. И. Чикмачевым на уже выправленные изображения.

Наряду со съемками Луны из космоса в 1970–1980–е гг. продолжалось изучение видимого полушария по наземным снимкам. Так, в обсерватории Харьковского университета под руководством Η. П. Барабашова была подготовлена серия карт в масштабе 1:5 000 000: «Карта альбедо видимого полушария Луны», «Фотометрическая карта видимого полушария Луны», «Карта цвета видимого полушария Луны». В Абастуманской астрофизической обсерватории (Грузия) под руководством В. П. Джапиашвили был создан «Поляриметрический атлас Луны».

Многие из лунных карт, изданных в США, оцифрованы и доступны через интернет. Например, на сайте Лунно — планетного института (Lunar and Planetary Institute) можно найти следующие карты: LPC в масштабе 1:10 000 000, LMP 1:5 000 000, LM и LAC серии в масштабе 1:1 000 000, LEM 1:2 500 000. Особый интерес представляет карта серии LTO из ортофотомозаик космического корабля «Аполлон» с горизонталями в масштабах от 1:250 000 до 1:10 000. Высокая точность плановой привязки этой серии карт, а также то, что горизонтали проведены на ней через 100 м, позволяет использовать эту серию при анализе новой информации для выявления корреляций с рельефом местности. На сайте http://astrogeology.usgs.gov/Projects/LunarConsor-tium размещены карты альбедо, возраста поверхности и геологические карты, созданные на основе изображений с «Лунар Орбитер», карты полутоновой отмывки рельефа, многоспектральная мозаика космического аппарата «Галилео», карты, построенные по данным экспедиции «Аполлон».

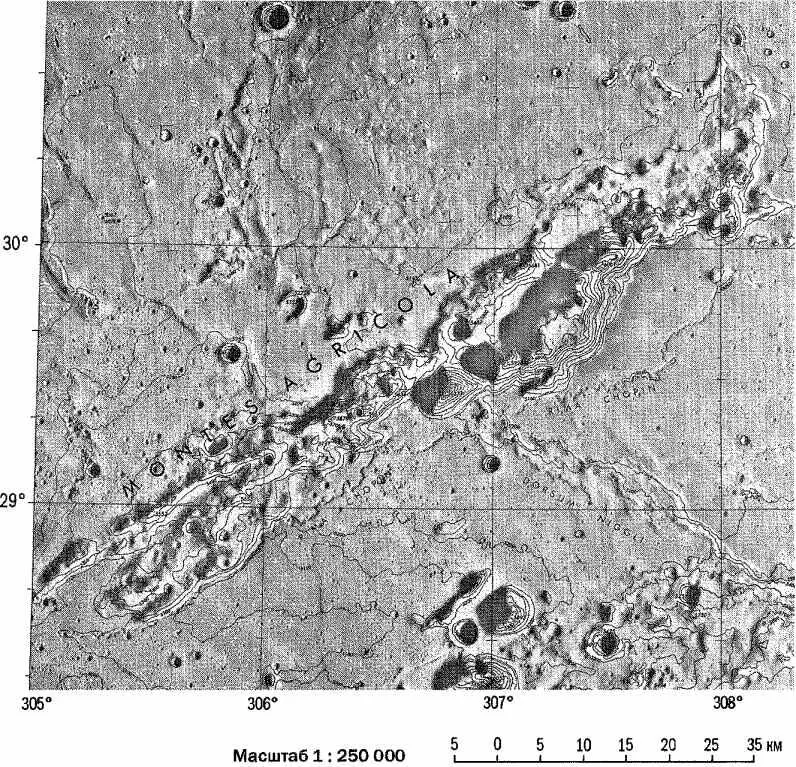

Рис. 5.27. Окрестности Гор Агриколы на фотокарте из серии LTO. Этот район Океана Бурь, расположенный к северо — западу от кратера Аристарх, считается очень перспективным для будущих экспедиций, поскольку там под поверхностью могут находиться лавовые трубы, где можно поместить лунную базу.

По материалам съемки космического зонда «Клеметина» американская служба геологической съемки (USGS) предприняла создание контрольной сети Clementine Lunar Control Network (CLCN). Эта сеть основана на измерениях пересекающихся точек на 44 ООО изображений, привязанных к 22 узловым точкам видимой стороны, отнесенным к сфере радиуса 1736,7 км с центром в центре масс Луны. В результате обработки данных была получена сеть опорных точек [4] Интернет — адрес — http://isis.astrogeology.usgs.gov , которую затем использовали для создания контрольной сети основы карт и мозаик изображений с промежутком в 100 м. [5] Интернет — адрес — http://www.mapaplanet.org . Версия с меньшим разрешением есть на сайте http://astrogeology.usgs.gov/Projects/ClementineNIR . В 2002 г. USGS подготовила карты Луны в масштабе 1:10 000 000 с цветной шкалой высот и отмывкой рельефа [6] Интернет — адрес — http://geopubs.wr.usgs.gov/i‑map/i2769 . Глобальная сеть контрольных точек Unified Lunar Control Network 2005 (ULCN 2005), созданная при поддержке программы НАСА Planetary Geology and Geophysics, является наиболее точной, поскольку она основана на фотограмметрической обработке 43 866 снимков «Клементины» и более ранних данных о трехмерном положении 272 931 точек. Оригинальное программное обеспечение, использованное для создания ULCN 2005, было разработано Rand Corporation (Davies и др.) и затем модифицировано USGS Astrogeology.

При изучении эволюции Луны и планировании экспедиций на ее поверхность особый интерес представляют тематические карты. Например, зонд «Лунар Проспектор» измерил содержание тория, калия, урана, железа, кислорода, кремния, алюминия, кальция, магния и титана на лунной поверхности с помощью гамма — спектрометра, который был особенно чувствителен к наличию тяжелых элементов — тория и калия. По этим данным построена карта с пространственным разрешением 150×150 км. На ее основе можно выявить закономерности распределения того или иного элемента на Луне. Наибольшая концентрация железа, калия и тория наблюдается на видимой стороне Луны, причем именно в пределах лунных морей (особенно в Море Дождей). Повышенным содержанием этих элементов отличается и бассейн «Южный полюс — Эйткен».

Картографирование Луны с 1960–х по 1980–е гг. выполнялось на основе обширных данных, полученных космическими аппаратами в виде фотографий и телевизионных изображений. В начале 1990–х гг. были созданы банки цифровых данных, включая глобальные многоспектральные изображения и альтиметрию, создание глобальной контрольной сети опорных пунктов на Луне. В первой декаде XXI в. наблюдается резкий рост активности разных стран в исследовании Луны. Европейское космическое агентство миссией «Смарт-1» успешно завершило в сентябре 2006 г. съемку лунной поверхности. Изображения 10 ООО снимков с высоким разрешением (100 м на пиксел) обрабатываются и архивируются в формате PDS.
