Михаил Крогиус - Типология разрушений памятников культуры

Рис. 101. Образец 8 Общий вид раствора.

Прочный раствор серого цвета с толщиной в образце до 10–11 мм. По поверхности данного раствора наблюдаются перемежающиеся красочные и выравнивающие обмазочные слои. Вяжущее — цементно-известковое. Соотношение цемент — известь в растворе составляет ориентировочно 3 к 1 соответственно. Общее содержание вяжущего порядка 25–30 об. %. Наполнитель — кварц-полевошпатовый с примесью темноцветных минералов хорошо сортированный в зернах различной степени окатанности размером 0,1–1 мм. Основная размерная фракция 0,2–0,3 мм. Зерна наполнителя с размером > 0?5 мм содержатся в количестве до 10 об. %. Общее содержание наполнителя порядка 70–75 об. %.

Рис. 102. Образец 9. Общий вид двухслойного раствора. Верхний — красная стрелка, нижний — синяя

Верхний раствор. Относительно прочный раствор светло-серого цвета с толщиной в образце до 1,5 мм.

Вяжущее — цементно-известковое. Соотношение цемент — известь в растворе ориентировочно 3 к 1–2 соответственно. Общее содержание вяжущего порядка 25–30 об. %.

Наполнитель — кварц-полевошпатовый с примесью темноцветных минералов хорошо сортированный в зернах различной степени окатанности размером 0,1–1 мм. Основная размерная фракция 0,1–0,2 мм. Зерна наполнителя с размерами > 0,3 мм содержатся в количестве до 5 об %. Общее содержание наполнителя порядка 70–75 об. %.

Нижний раствор — мягкий рыхлый легко крошащийся слабо мелящий раствор белого цвета.

Вяжущее — известковое. Известь карбонизирована не в полной степени (с сохранением части вяжущего в форме гашеной извести), а также деструктирована процессами выщелачивания. Общее содержание вяжущего порядка 25–30 об. %.

Наполнитель — кварц-полевошпатовый с примесью темноцветных минералов хорошо сортированный в зернах различной степени окатанности размером 0,1–1 мм. Основная размерная фракция 0,1–0,3 мм. Зерна с размерами > 0,5 мм содержатся в количестве до 5 -10 об. %. В незначительном количестве в растворе наблюдается присутствие древесных волокон. Общее содержание наполнителя порядка 70–75 об. %.

Рис. 103. Образец 10 Общий вид раствора

Относительно прочный раствор бежевого цвета с толщиной в образце до 7 мм. По поверхности раствора наблюдаются многочисленные красочные и выравнивающие обмазочные слои. Один из выравнивающих слоев толщиной до 1,5 мм выполнен шпаклевкой на основе цементного вяжущего.

Вяжущее — известковое. Известь хорошо карбонизирована. Общее содержание вяжущего порядка 25–30 об. %. Наполнитель — кварц-полевошпатовый с примесью темноцветных минералов хорошо сортированный в зернах различной степени окатанности размером 0,1–1,5 мм. Основная размерная фракция 0,5–1 мм. Общее содержание наполнителя порядка 70–75 об. %.

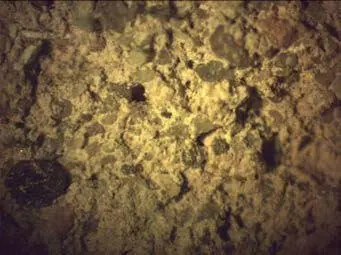

Рис. 104. Образец 11. Общий вид нижнего раствора двуслойного образца

В образце наблюдается два типа последовательных растворов. Между верхним и нижним растворами присутствуют красочные и выравнивающие шпаклевочные слои.

Верхний раствор: Прочный раствор серого цвета с толщиной в образце до 3 мм.

Вяжущее — цементное с возможной незначительной добавкой извести до 1 об. части извести на 3 об. части цемента. Общее содержание вяжущего порядка 25–30 об. %.

Наполнитель — кварц-полевошпатовый с примесью темноцветных минералов хорошо сортированный в зернах различной степени окатанности размером 0,1–0,5 мм. Основная размерная фракция 0,1–0,2 мм. Общее содержание наполнителя порядка 70–75 об. %.

Нижний раствор: Относительно прочный раствор бежевого цвета с толщиной в образце до 7 мм. По поверхности раствора наблюдаются многочисленные красочные и выравнивающие обмазочные слои. Один из выравнивающих слоев толщиной до 1,5 мм выполнен шпаклевкой на основе цементного вяжущего. Вяжущее — известковое. Известь деструктирована процессами выщелачивания. Содержание вяжущего порядка 25–30 об. %.

Наполнитель — кварц-полевошпатовый с примесью темноцветных минералов хорошо сортированный в зернах различной степени окатанности размером 0,1–1,5 мм. Основная размерная фракция 0,5–1 мм. Общее содержание наполнителя порядка 70–75 об. %.

Рис. 105. Образец 12 Общий вид нижнего раствора

Прочный раствор бежевого цвета с толщиной в образце до 15 мм.

Вяжущее — известковое. Известь хорошо карбонизирована.

Общее содержание вяжущего порядка 25–30 об. %.

Наполнитель — кварц-полевошпатовый с примесью темноцветных минералов хорошо сортированный в зернах различной степени окатанности размером 0,1–0,7 мм. Основная размерная фракция 0,2–0,5 мм. Общее содержание наполнителя порядка 70–75 об. %.

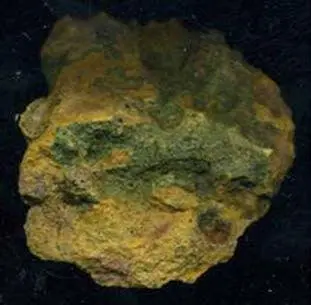

Рис. 106. Образец 13. Плитка известняка

Толщина образца плитки известняка составляет до 2,5–3 см. Горизонтальные поверхности плитки неровные, бугристые, природной фактуры. Известняк кристаллический, мелкозернистый частично метаморфизованный насыщенно желтого цвета с отдельными участками, окрашенными в зеленый цвет. Зеленые области известняка обогащены глауконита, который и обуславливает их цвет. Содержание глауконита на зеленых участка составляет до 20 об. %, на желтых участка до 3 об %. Зерна глауконита имеют размеры < 0,05 — 1 мм (основная размерная фракция зерен глауконита 0,1–0,5 мм). В образце известняка поверхностей напластования не наблюдается.

Известняк добыт на каменоломнях “Путиловской” плиты. По цвету, минеральному составу и структурно-текстурным особенностям, возможно, предполагать нахождение подобного известняка на стратиграфическом уровне слоя “желтый” в толще “серых дикарей” (по неформальному делению волховской свиты аренигского яруса ордовика). В то же время необходимо отметить, что подобные цветовые вариации иногда могут встречаться и на других стратиграфических уровнях выше и ниже по разрезу. При необходимости для замены можно применять оригинальный “Путиловский” известняк похожий по минеральному составу и структурно-текстурным особенностям. В настоящее время в районе исторических каменоломен ООО “КАМПЕС” разрабатывается толща “Путиловских” известняков.
