3. При трогании машины с места убедиться в отсутствии поблизости личного состава, при необходимости выставить наблюдателя.

4. В холодное время в закрытых парках запрещается производить разогрев двигателей и агрегатов открытым пламенем, факельными и ламповыми подогревателями. Разогрев двигателей паяльными и факельными подогревателями разрешается только в открытых парках. В этих случаях должен быть назначен пожарный расчёт и подготовлены средства пожаротушения.

5. Проверку тормозов на ходу производить на специально оборудованных площадках.

6. Стоянка машин на дорогах в парках, перед мастерскими и ПТО, а также работа личного состава под машинами в этих местах запрещается.

7. При постановке машин на стоянку соблюдать следующие правила:

• убедиться в отсутствии личного состава;

• постановку машин на место производить под руководством дежурного (дневального) или же специально назначенного лица;

• перед спуском воды из системы охлаждения пробку радиатора открывать после того, как двигатель немного охладится, с целью предупреждения ожогов горячим паром и водой.

8. На рабочих местах, в мастерских, ПТО и других производственных помещениях строго выполнять правила безопасности на этих постах.

9. Во избежание поражения личного состава электрическим током в парке соблюдать следующие правила:

• ремонт силовой и осветительной сети и электроприборов производить только специалистами, допущенными для этих работ приказом по части;

• пользоваться только исправным электрическим инструментом, не имеющим замыканий токонесущих частей на корпус инструмента. Корпус электроприборов и инструмента должен быть заземлен при помощи специального провода и штыря;

• запрещается заменять установленные предохранители на различного рода «жучки»;

• на постах мойки не направлять струю воды в направлении электропроводов;

• пользоваться переносными лампами с напряжением не выше 36 В. Переносные лампы должны иметь защитные сетки.

10. Кроме того, запрещается:

• курить в неотведённых для этого местах;

• заводить двигатели при помощи буксировки и оставлять автомобиль с работающим двигателем;

• двигаться по территории парка со скоростью более 5 км/час;

• при прогреве двигателя на стоянке находиться в кабине автомобиля более 2 мин;

• производить ремонтные работы на машинах в местах, запрещённых Наставлением по БТС;

• применять бензин для промывки деталей и мойки двигателей;

• проверять напряжение аккумуляторных батарей на искру;

• производить ремонтные работы под машинами без специальных щитов;

• во время работы смазывать и крепить детали, заправлять, регулировать и очищать от грязи.

Транспортировка и хранение средств ПЗРК производится в строгом соответствии с Инструкцией по эксплуатации изделий комплекса и средств транспортировки, а также другими ведомственными документами МО РФ, регламентирующими порядок проведения работ.

При этом ракеты в трубах и пусковые механизмы укладываются в укупорку для защиты от внешних атмосферных и механических воздействий.

Укупоркой для ракет 9М39 служит ящик 9Я694, в ложементы которого укладываются две ракеты в трубах с пристыкованными наземными источниками питания и двумя запасными в индивидуальных чехлах. Ящик обеспечивает длительное хранение ракет во всём диапазоне заданных температур хранения (от –50 до +50 °C), влажности и других воздействий:

• в отапливаемых помещениях — до 10 лет;

• в не отапливаемых помещениях — до 7 лет;

• на открытых площадках под навесом — 2 года.

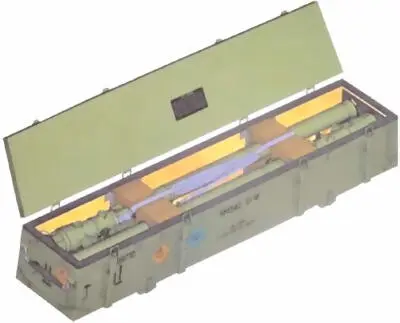

Рис. 121. Укупорка 9Я694

Ящик позволяет транспортировать ракету на автотранспорте на расстояние до 5000 км, на гусеничном транспорте до 3000 км.

На наружной поверхности крышки ящика имеется металлический указатель, на котором представлена схема укладки ракет и запасных НИП. Для крепления крышки замками на ней установлено восемь крючков. На боковой стороне ящика имеется специальный металлический карман для укладки сопроводительных документов (формуляров). Два угловых замка с разных концов с противоположных сторон пломбируются. Для переноски ящика у него на боковых сторонах имеются специальные ручки. Для удобства пользования они обрезинены. Ящик переносится двумя человеками.

Укупоркой для ПМ 9П516-1 служит специальный ящик с резиновыми уплотнителями, масса которого с ПМ и одиночным комплектом ЗИП составляет 7,6 кг.

Укупоркой для групповых комплектов ЗИП ракеты 9М39 и ПМ 9П516-1 служат специально оборудованные ящики. Масса ящиков с ЗИП составляет соответственно 2,53 и 4,53 кг.

При транспортировании элементов ЗРК запрещается:

• размещать средства ПЗРК на полу транспортного средства вне укупорочных ящиков;

• вместе с ракетами перевозить взрывчатые материалы и горючее;

• допускать нагрев ракет до температуры свыше +50 °C.

Транспортирование комплекса железнодорожным, водным и воздушным транспортом производится без ограничения дальности и скорости. При перевозке этими видами транспорта ящики укладываются в штабели и надёжно закрепляются штатными и подручными средствами.

Рис. 122. Укупорка ПМ

Ящики 9Я694 с изделиями перед погрузкой их на передвижную раму железнодорожного вагона должны быть собраны и увязаны на земле (площадке) в пакет с помощью четырёх брусков 100×100×1900 мм из пиломатериала хвойных пород и четырёх проволочных стяжек. Перед установкой проволочных стяжек должны быть установлены четыре проволочных кольца на верхних брусках. Скрутку стяжек необходимо производить монтажным ломиком (длиной 500–600 мм) так, чтобы отверстие от ломика было расположено между двумя ящиками, во избежание поломки ящиков. Стяжки и кольца изготавливаются из проволоки 6-0-4 ГОСТ 3282–74 в 6 нитей (3 полных витка).

Пакет с изделиями с помощью грузозахватного приспособления установить непосредственно на пол передвижной рамы в соответствии со схемой размещения и крепления. Крепление пакета на передвижной раме производится с помощью тросовых растяжек, за проволочные кольца и рым-болты, размещенные на передвижной раме вагона. Натяжной винт тросовой растяжки, после натяжения троса, должен быть законтрен контровочной проволокой диаметром 0,8–1,9 мм.

Комплектующие элементы и ЗИП к изделиям располагают на свободном месте передвижной рамы, удобном для крепления. Увязка и крепления производятся с помощью проволоки 6–0–4 ГОСТ 3282–74.
