Сергей Вавилов - Глаз и Солнце

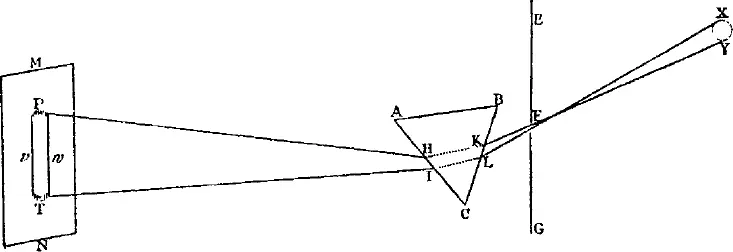

Рис. 64

Или, если угодно, пусть ABC представляет самую призму, направленную прямо к глазу наблюдателя ее ближайшей вершиной, и пусть XY будет солнце, MN – бумага, на которую отбрасывается солнечное изображение спектра, РТ – само изображение, стороны которого v и w прямолинейны и параллельны, концы же Р и Т полукруглые. YKHP и X LIT – два луча; первый из них идет от нижней части солнца к верхней части изображения и преломляется в призме в К и Н ; второй идет от верхней части солнца к нижней части изображения и преломляется у L и I . Преломления на обеих гранях призмы равны одно другому, т. е. преломление у К равно преломлению у I , и преломление у L равно преломлению у Н , так что преломления падающих лучей у К и L , взятые вместе, равны преломлениям выходящих лучей при К и Н , взятым вместе; складывая равное с равным, получаем, что преломления при К и Н , взятые вместе, равны преломлениям при I и L , взятым вместе, и, следовательно, два луча, одинаково преломленные, имеют тот же наклон один по отношению к другому после преломления, как и до него, т. е. наклон в половину градуса соответственно диаметру солнца, ибо так были наклонены лучи друг к другу до преломления. Таким образом, по правилам общепринятой оптики длина изображения РТ должна соответствовать углу в половину градуса у призмы и, следовательно, должна равняться ширине vw ; поэтому изображение должно быть круглым. Так было бы, если бы два луча XLIT и YKHP и все остальные, дающие изображения Рw и Tv , одинаково преломлялись. Из опыта найдено, что изображение получается не круглое, но удлиненное, с длиною почти в пять раз большей ширины; поэтому лучи, идущие к верхнему концу Р изображения, претерпевают наибольшее преломление и должны больше преломляться, чем те лучи, которые идут к нижнему концу Т , если только неравенство преломления не случайно. Это изображение спектра РТ было окрашено красным в наименее преломленном конце Т , фиолетовым – в наиболее преломленном конце Р и желтым, зеленым и синим – в промежуточном пространстве. Это согласуется с первым положением, что свет, различающийся по цвету, различается и в отношении преломляемости. Длину изображения в предыдущих опытах я измерял от крайнего и наиболее слабого красного цвета на одном конце до наиболее слабого и крайнего синего на другом конце, исключая только небольшую полутень, ширина которой едва ли превосходила четверть дюйма, как было сказано выше. <���…>

Опыт 6 . В середине двух тонких досок я проделал круглые отверстия диаметром в треть дюйма, а в оконной ставне было сделано значительно более широкое отверстие, для того чтобы впускать в мою затемненную комнату широкий пучок солнечного света; я поместил за ставней призму для того, чтобы пучок преломлялся к противоположной стене; непосредственно за призмой я закрепил одну из досок таким образом, чтобы середина преломленного света могла проходить через отверстия в доске, остальная же часть задерживалась доскою. Затем на расстоянии около двенадцати футов от первой доски я закрепил другую доску так, что середина преломленного света, проходящая через отверстие в первой доске и падающая на противоположную стену, могла проходить через отверстие во второй доске, остальная же часть, задержанная доскою, могла отбрасывать на ней окрашенный спектр солнца. Непосредственно за этой доской я поместил другую призму для преломления света, проходящего через отверстие. Затем я быстро вернулся к первой призме и, медленно вращая ее в ту и в другую сторону вокруг ее оси, заставил изображение, падающее на вторую доску, двигаться вверх и вниз по доске, так что все его части могли последовательно проходить через отверстие в этой доске и падать на призму за нею. В то же время я отмечал на противоположной стене положения, до которых доходил свет после преломления во второй призме; по разностям этих положений я нашел, что свет, наиболее преломлявшийся в первой призме, шел к синему концу изображения и во второй призме снова больше преломлялся, чем свет, шедший к красному концу того же изображения, что доказывает как первое, так и второе предложение. Это получалось как в том случае, когда оси двух призм были параллельны, так и тогда, когда они были наклонны одна к другой и к горизонту под любыми углами.

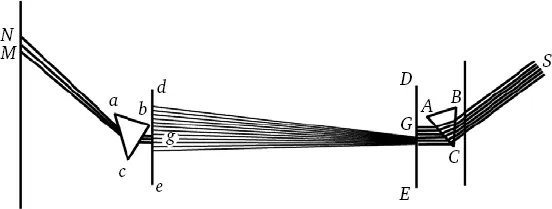

Рис. 65

Пояснение. Пусть F (рис. 65) – широкое отверстие в ставне окна, через которое солнце освещает первую призму АВС , и пусть преломленный свет падает на середину доски DE , средняя же часть света – на отверстие G , сделанное в середине этой доски. Пусть эта пропущенная часть света снова падает на середину второй доски de и образует здесь такое же удлиненное изображение солнца, как было описано в третьем опыте. Вращая призму АВС медленно в ту и другую стороны вокруг ее оси, можно передвигать это изображение вверх и вниз по доске de; таким способом все его части от одного конца до другого можно заставить последовательно проходить через отверстие g , сделанное в середине этой доски. В то же время другая призма abc помещается вблизи за отверстием g для второго преломления пропущенного света. Установив таким образом предметы, я отмечал места М и N на противоположной стене, на которые падает преломленный свет, и нашел, что если обе доски и вторая призма остались неподвижными, то эти места постоянно изменялись при вращении первой призмы вокруг ее оси. Когда через отверстие g пропускалась нижняя часть света, падающего на вторую доску de , то свет приходил к нижнему положению М на стене; когда пропускалась верхняя часть света через то же отверстие g , то она доходила до более высокого места N на стене; при пропускании промежуточной части света через отверстие свет падал в некоторое место на стене между М и N. При неизменном положении отверстий в досках падение лучей на вторую призму оставалось тем же самым во всех случаях. И, однако, при таком одинаковом падении одни лучи преломлялись больше, другие меньше. Больше преломлялись во второй призме те лучи, которые больше всего отклонялись от своего пути при большем преломлении и в первой призме, и в силу этого постоянства большей преломляемости они по праву могут быть названы более преломляемыми.
