На первый взгляд представляется, что конструкция спускового механизма зависела от индивидуальных представлений и что между отдельными типами спусков нет общих признаков, по которым их можно было бы подразделить на группы. Однако общие признаки существуют, и по ним можно оценивать принцип и функцию спусковых механизмов с нескольких точек зрения. В целях наглядности мы будем рассматривать только те спусковые механизмы, которые чаще всего использовались в старых механизмах часов и имели наиболее важное значение для развития таких часов.

Объясним работу спускового механизма часов на примере наиболее известного и оправдавшего себя анкерного спуска (рис. 8).

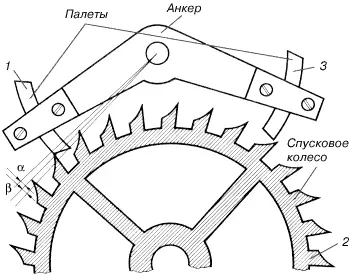

Рис. 8.Спусковой механизм современных механических часов

Главными частями такого спуска является анкер 2 с рабочими изогнутыми штифтами, так называемыми палетами 1, и зубчатое спусковое колесо. Палеты анкера охватывают определенное количество зубьев спускового колеса и поочередно заходят в эти зубья. В положении, показанном на рис. 8, зуб спускового колеса подошел к левой палете и опирается на боковую поверхность, так называемую поверхность покоя. Маятник соединен вилкой с анкером, и здесь он находится в амплитудном положении и начинает опускаться в положение равновесия. Если при этом движении анкер повернется на определенный угол обхвата α, то зуб спускового колеса упрется в наклонную, так называемую импульсную, плоскость палеты, и при дальнейшем движении по этой плоскости он поднимет левое плечо анкера и при этом придаст анкеру и маятнику силовой импульс.

Длина этого импульса выражена углом импульса β. После окончания импульса палета 1 освободит зуб спускового колеса, спусковое колесо скачкообразно повернется, пока соответствующий зуб спускового колеса 2 не натолкнется на поверхность покоя второй палеты 3. Затем маятник легко перейдет на свою точку левого поворота и снова возвратится, пока зуб 2 перейдет с поверхности покоя на наклонную плоскость импульса правой палеты, а анкер получит импульс в обратном направлении. Этот процесс циклически повторяется. Анкерный механизм работает с двусторонним импульсом. Спусковое колесо при каждом полуобороте поворачивается на половину шага зубьев. Короткий скачок спускового колеса, сопровождаемый известным характерным тиканьем часов, правда, связан с некоторой потерей энергии, но он необходим для придания импульса анкеру и осциллятору.

Внимательное наблюдение за поведением спускового колеса приведет нас к первому критерию классификации спусков. У старых спусковых систем мы часто встречаемся с таким явлением, что анкер при завершении полуколебания осциллятора отжимает назад спусковое колесо и вынуждает его совершить небольшое, едва заметное возвратное движение. У современных же спусков спусковое колесо, наоборот, остается в покое. В зависимости от поведения спускового колеса можно, следовательно, распределить спуски на спуски с отходом назад и спуски без отхода.

У обычных маятниковых или балансовых часов, приводимых соответственно гирей или пружиной, величина момента импульса, а с ней и продолжительность полуколебания зависит от момента привода, величина которого под влиянием переменных сопротивлений, изменяющегося момента привода пружины и т.п. может изменяться настолько, что это будет значительно влиять на ход часов. В отношении более точных часов, к которым принадлежат некоторые виды хронометров, этот недостаток был устранен введением дополнительного элемента в виде гири или пружины между спусковым колесом и анкером, придающим осциллятору импульсы одинаковой величины. У спусковых механизмов, у которых нет этого элемента, осциллятор получает переменные импульсы. Оценивая спусковые механизмы с точки зрения постоянства импульсной силы, мы придем к следующему критерию, подразделяющему спусковые механизмы на механизмы с переменной силой и механизмы с постоянной импульсной силой.

Третий, весьма важный аспект касается прочности связи между спусковым механизмом и осциллятором. Что здесь понимается под прочностью связи? Рассматривая соединение маятниковой штанги обычных часов с анкером спускового механизма, мы увидим, что вилка, которая обычно жестко соединена с валом анкера, принуждает маятник к согласованному движению с анкером. Связь между спусковым механизмом и осциллятором здесь поддерживается на протяжении всех колебаний, вследствие чего все нестабильности передачи силы привода полностью переносятся на осциллятор и сильно нарушают равномерность его колебаний. Такие спусковые механизмы называют несвободными, и у таких часов трудно добиться большой точности хода.

Современные же спусковые механизмы, например швейцарский анкерный спуск современных механических наручных часов, наоборот, сконструированы так, что их осцилляторы колеблются большую часть времени независимо и соприкасаются со спусковым механизмом лишь на очень короткий момент, необходимый для передачи им импульса. Такие спусковые механизмы относятся к группе свободных.

Эта последняя категория спусковых механизмов имеет очень важное значение. В прошлом она дала также стимул для возникновения весьма совершенных систем точных часов со свободными маятниками, которые привились в научном измерении времени, в астрономии и в специальных часовых лабораториях. Свободные маятники были завершающей фазой развития механических колесных часов, имевшей наибольший успех в первых трех десятилетиях нашего века. Результаты измерения времени механизмами со свободными маятниками были отличными, и их превзошли только современные электронные системы с кварцевыми осцилляторами.

Практика показала, что одни спусковые механизмы или их модификации лучше подходят для крупных башенных, напольных или настенных часов, а другие — исключительно для малых карманных или наручных часов.

Самым старым спусковым механизмом, который применялся в механических часах с момента их возникновения в течение целых столетий, был шпиндельный спусковой механизм. Автор этого самого старого спускового механизма остался неизвестным. Главными частями этого механизма являются большое спусковое колесо, называемое иногда по его внешнему виду «корончатым колесом», и вал-шпиндель (отсюда и наименование «шпиндельный спуск») с двумя прямыми палетами. Это изобретение приписывают многим авторам, например веронскому Пацифику (умершему в 856 г.), который, судя по не поддающимся проверке источникам, создал первые часы, приводимые гирей без помощи воды, или уже упомянутому раньше Герберту. И хотя возникновение шпиндельного спускового механизма безусловно тесно связано с появлением первых механических часов на переломе XIII и XIV вв., не исключено, что его принцип был разработан еще в эру водяных часов.
