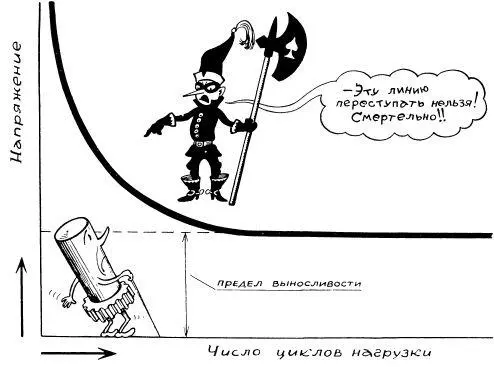

Предел выносливости — максимальное напряжение, еще не вызывающее разрушения металла, обычно в 2–3 раза ниже предела прочности, нередко ниже даже предела текучести этого металла.

Величина предела выносливости определяется свойствами изучаемого металла, но и в очень значительной степени состоянием его поверхности. Если образец имеет грубо обточенную поверхность, предел выносливости окажется для него меньшим, чем для другого образца, отличающегося только чистотой поверхности — отшлифованной или отполированной. Это и понятно: ведь разрушение начинается с концентрации напряжений в какой-нибудь трещинке, а если ее нет, металл будет работать дольше.

Никому не позволено выходить за рамки.

…Сравнительно недавно произошло это — тогда, когда инженеры-теплотехники начали борьбу за подъем параметров пара — его температуры и давления.

Выгодность этого была доказана теоретически и ясна всем без исключения. Так в чем же дело? И начали проектировать и строить паровые котлы и турбины все более высоких параметров.

Котлы и турбины работали вначале отлично. Потом… Потом они переставали работать совсем. Сначала начали рваться трубопроводы высокого давления. Затем оказалось, что лопатки турбин чуть ли не скребут по пазам корпуса. Они почему-то удлинились, выросли. Это было удивительно: ведь нагрузка на них не выходила даже за пределы пропорциональности.

И тогда-то впервые было произнесено это слово — крипп металлов, или иначе — ползучесть металлов.

Оказалось, что при высоких температурах металл под влиянием статических нагрузок ползет, удлиняется. Удлинившись, распухнув, разрывались паропроводы свежего пара, удлинялись и лопатки, постоянно работающие с этим очень горячим паром.

Правда, металл ползет очень медленно. Например, метровой длины стержень из углеродистой стали за год работы под нагрузкой в 100 кг на кв. см при температуре в 540 градусов удлинится всего на 15 мм. Но и этого с избытком довольно, чтобы остановить, испортить паровую турбину. Тем более, что уже незначительное повышение температуры— всего до 600 градусов — увеличивает скорость ползучести этого стержня почти в 10 раз.

Разные сплавы ползут по-разному. Одни начинают ползти при более высокой температуре, другие — при менее высокой. А какому огромному числу изделий из металла приходится работать при высокой температуре! Да, и эта характеристика нужна для инженера-конструктора. И без нее он не сможет спроектировать целого ряда современных машин.

…В конструкторском бюро стоит у чертежной доски инженер. На белом листе ватмана, приколотом канцелярскими кнопками к мягкому дереву доски, — наброски конструкции. В руке у инженера логарифмическая линейка — удивительно простой и удивительно удобный счетный прибор. На столике перед ним — справочники и бумага. Инженер не только чертит, он рассчитывает конструкцию.

Вот он думает над основанием машины — станиной. На ней встанет весь корпус станка, она должна быть прочной. Вместе с тем она должна быть и массивной, чтобы обеспечить устойчивость. Значит, материал, из которого станина будет сделана, должен быть дешевым. Что же это за материал?

Инженер смотрит в таблицы, где приведены различные характеристики металлов. Может быть, для этой цели применить сталь? Ведь одна из ее марок имеет допустимое напряжение при работе на сжатие, так привык говорить инженер, равное 1500 кг на кв. см. Но ведь то же самое напряжение выдерживает и значительно более дешевый чугун. И инженер останавливает свой выбор на чугуне.

А теперь он занят подбором материала для турбинных лопаток. Ро тор этой турбины будет делать 3 тысячи оборотов в минуту. Центробежная сила схватит лопатку и начнет ее вырывать из ротора, попытается оторвать ее от основания. Инженер подсчитывает, перемещая движок логарифмической линейки, величину этой силы. Ого! Целые 4 тонны на 1 кв. см, не считая усилий от струй пара, которые тоже надо будет учесть.

Иногда это совсем не просто — найти нужную марку сплава.

Да ведь к тому же этой лопатке придется работать постоянно во влажной атмосфере уже начинающего конденсироваться пара, и, конечно, надо обеспечить, чтобы она не начала ржаветь… Инженер листает те страницы справочника, где собраны характеристики лучших легированных нержавеющих сталей. Только там сможет найти он нужный материал…

А сколько хлопот доставит инженеру выбор материала для тех частей его машины, (которым придется работать при температуре в 800 градусов! Он пытается обеспечить их охлаждение струей холодного воздуха, прокачиваемой по трубам водой. Ничего не получается, весь «тепловой удар» придется принять на себя материалу конструкции. Он открывает специальную главу справочника, где собраны характеристики жаропрочных материалов. Здесь сообщается не только о прочности их при комнатной температуре, но и об их поведении при температуре в 300, 600, 800 градусов… Нелегкое дело подобрать материал для таких сложных условий работы!

…Проект машины готов. Тонкие неуверенные линии, проведенные по ватману твердым, как гвоздь, карандашом ЗН, линии, которые можно в одно мгновение стереть и заменить другими, обведены мягким жирным НВ. Внизу справа — перечень составляющих машину деталей. И рядом с каждым названием обязательно присутствует марка материала, из которой инженер просит изготовить эту деталь. Только тогда он отвечает за прочность машины.

В одной старинной— 1546 года издания — немецкой книге приведена интересная гравюра: шесть юношей стоят на коленях перед величественным старцем, восседающим на троне. Подпись гласит: «Шесть младших металлов умоляют своего старшего брата — Золото — передать им свои совершенства».

Но, с точки зрения современного инженера-конструктора, у золота нет никаких выдающихся по сравнению с другими металлами качеств, кроме его химической стойкости, умения не окисляться, не ржаветь. Да и это свойство уже давно не является монополией золота.

Золото уступает большинству металлов по прочности. А если учесть его весьма значительную тяжесть, то оно становится просто негодным конструктивным материалом.

А каких только удивительных материалов нет сегодня в распоряжении конструкторов! Ведь свыше тысячи различных сплавов, удовлетворяющих самым различным требованиям, создали на сегодняшний день металлурги.

На первом месте, конечно, стоят стали. Подавляющее большинство деталей машин и сооружений, металлических предметов домашнего обихода сделано из сталей. Их бесчисленное множество — сотни и тысячи марок.
