Ранее рассказывалось, что при сочетании разных металлов в гальваническом элементе производится неодинаковый ток, поскольку они заряжены неодинаково. Физик описал сущность контактной разности потенциалов так: «В силу такого соприкосновения электрический флюид (заряд) гонится от… металлов, от одного больше, от другого меньше (больше всего от цинка, меньше всего от серебра)». Вольта выстроил ряд из разнородных металлов, взятых в контакте, по возрастающему напряжению между ними.

В начале 1820-х гг. А. Ампер вводит в физику понятие силы тока и находит способы измерения этой силы. Немецкий ученый Г. С. Ом решает заняться исследованиями электричества, а в первую очередь изучением количественных соотношений напряжения и силы тока. В 1826 г. в результате своих изысканий Ом пришел к выводу, что напряжение прямо пропорционально силе тока и неизвестной величине, которая выражает собой противодействие среды движущимся зарядам. Электрическое сопротивление проводника сдерживало течение тока.

На протяжении последующих десятилетий закон не обращал на себя внимания. Лишь с начала второй половины XIX столетия известные исследователи электрических явлений, такие как Г. Кирхгоф, К. Гаусс, Э. X. Ленц и Б. С. Якоби, признали исключительную важность закона Ома для изучения свойств тока и его работы. Они стали широко применять понятие электрического сопротивления в своих изысканиях и тем самым ввели закон в употребление. На сегодняшний день не найдется ни одного инженера, который не знал бы закона Ома. Между прочим, в 1881 г., уже после смерти этого физика, Международный конгресс электриков решил назвать единицу сопротивления именем ученого — первооткрывателя данного свойства проводников.

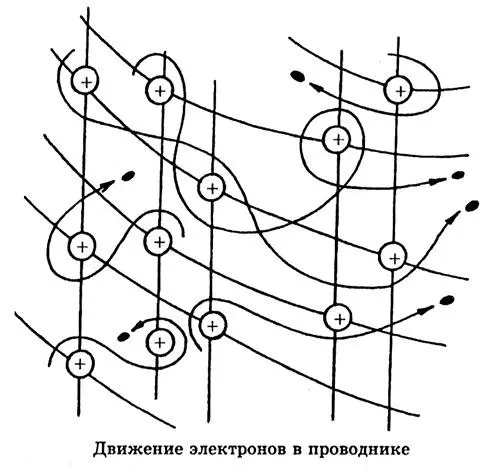

Сегодня известно, что движение зарядов в проводнике происходит весьма удивительным образом. В любом твердом теле, обладающем кристаллической решеткой, всегда существуют свободные электроны. Они являются общими для всех атомов, расположенных в узлах решетки, и переходят с орбиты вокруг одного атома на орбиту вокруг другого. Если проводник замкнут в цепь, то движение электронов становится цикличным. Оно приобретает характер непрерывного движения. Это движение хаотическое, оно обусловлено присутствием внутри кристаллической решетки энергии, увеличивающей энтропию.

Если на концах замкнутой цепи создать разность потенциалов (напряжение), то заряды придут в упорядоченное движение. Оно и называется электрическим током. Однако характер движения электронов не будет претерпевать существенных изменений. Заряженные частицы по-прежнему перемещаются в таком проводнике, перепрыгивая от одного заряженного ядра к другому. Это их сильно тормозит и вызывает, т. о., потерю энергии.

Нетрудно понять, что расходуемая электронами энергия превращается в теплоту. Разные вещества обладают неодинаковым сопротивлением, поскольку имеют различное атомарное или молекулярное строение. Положительно заряженные атомные ядра в узлах решетки неодинаково воздействуют на поток свободных электронов, но в зависимости от величины своих зарядов и плотности размещения в решетке.

Реально ли победить электрическое сопротивление. Полностью этого добиться невозможно, однако значительно уменьшить его вполне допустимо. Эффект сверхпроводимости был открыт в 1911 г. нидерландским физиком Г. Камерлинг-Ониссом. Он установил, что при очень низких температурах металлы и сплавы почти на 100 % утрачивают способность тормозить ток, поэтому электрическая энергия начинает в полном смысле слова течь по проводнику, не испытывая и малейших затрат. К сожалению, физиков вскоре ждало разочарование, поскольку использовать сверхпроводники для передачи тока высокого напряжения невозможно.

Требовались дальнейшие исследования, которые были призваны установить, что именно мешает человеку применять в промышленности перспективные материалы. Природа загадочного явления получила научное объяснение только в 1957 г. в работах отечественного физика Н. Н. Боголюбова и американцев Дж. Бардина, Дж. Шриффера и Л. Купера. Оказывается, в сверхпроводниках электроны объединяются в пары. Ток парных зарядов обладает уникальными свойствами, поскольку при движении частиц на строго определенной скорости они не испытывают трения. Во всех остальных случаях электроны встречают сопротивление со стороны атомных ядер.

Сегодня установлено, что ряд материалов можно заставить работать, как сверхпроводники, при сравнительно высоких температурах. Это явление получило название высокотемпературной сверхпроводимости. Изучены и многие другие любопытные свойства проводников такого рода. Возможности практического применения открытого явления рассматривает криоэлектроника и ряд других наук. Приставка в названии криоэлектроники, происходящая от греческого слова krios, означает в переводе на русский язык «мороз, холод» и подразумевает, что такая электроника работает при специальном охлаждении.

Проводники способны не только увеличивать свои проводящие способности, но и снижать их. Во-первых, проводимость вещества зависит от размеров конкретного образца.

Если взять ничтожно мелкую частицу металла, то она не обязательно будет проводником, хотя сам металл таковым является. С уменьшением размеров свойство проводимости электрического тока постепенно убывает. Причиной тому служат физические особенности природы электронов, переносящих электрический ток.

Эти частицы ведут себя одновременно и как электромагнитные волны. Если внутри крупицы металла определенных размеров электроны-корпускулы и могли бы передвигаться, то волны здесь двигаться никак не могут. Для проявления волновых свойств электронов в крупицах определенного размера просто не хватает места. Предельный размер был найден опытным путем, он составляет 10 нм. Именно такую величину должны иметь крупицы проводника, чтобы он полностью потерял свои проводящие свойства.

Может показаться, что эти исследования носят чисто академический характер. На самом же деле практическое значение открытия колоссально, поскольку оно показывает нам на предел миниатюризации интегральных схем. Современные чипы уже давно собираются из элементов, габариты которых отвечают уровню микромира.

Утрата проводимости при уменьшении размеров до 10 нм служит естественным препятствием для дальнейшей миниатюризации схем и заставляет искать обходные пути для последующего развития электронной техники. Кроме того, открытие проливает свет на перспективы нанотехнологий.
