По показаниям электросчетчиков, записанным персоналом станций или подстанций, предприятие обязано немедленно произвести вычисления электрических нагрузок фидеров и tgϕ. Графики должны составляться по разности, показаний расчетных активных и реактивных электросчетчиков за каждый час. Первая запись должна быть сделана в 0 ч 00 мин и последняя в 24 часа. Одновременно с составлением графиков нагрузки составляются суточные графики напряжения по данным ежечасных записей в протоколах показаний вольтметров. Запись показаний вольтметров предприятие обязано производить ежечасно в день составления графика независимо от места расположения счетчиков, в головной части фидера на станции или подстанции или на приемной части фидера у потребителя.

Графики суточных нагрузок и напряжений вместе с протоколами сдаются в Энергосбыт или в соответствующие отделения не позднее пяти дней после дня, установленного для составления суточных графиков.

Запись напряжения необходимо производить на:

– каждом высоковольтном вводе, питающем предприятие;

– отдаленных сборках низкого напряжения, если на них напряжение занижено;

– шинах низкого напряжения каждого распредели тельного устройства.

При наличии на предприятии самопишущих вольтметров суточные графики напряжения составляются на основании диаграммных лент самописцев.

Если на предприятии нет самопишущих вольтметров, записи напряжения производятся по лабораторным стрелочным приборам класса точности 0,5-1,5, подключаемым к шинам низкого напряжения непосредственно или через трансформаторы напряжения класса точности 0,5. На вводах высокого напряжения лабораторные вольтметры включаются во вторичную обмотку трансформаторов напряжения. При отсутствии самопишущих и лабораторных стрелочных вольтметров напряжение записывается по щитовым вольтметрам. Вольтметры, по которым составляются графики напряжения, должны быть исправны, и проверены госповерителем.

Фактический график нагрузки может быть получен с помощью регистрирующих приборов, которые фиксируют изменения соответствующего параметра во времени. Перспективный график нагрузки потребителей определяется в процессе проектирования.

Для построения перспективного графика необходимо знать характер изменения нагрузки потребителя во времени, который при проектировании обычно определяется по типовым графикам. Типовой график нагрузки строится по результатам исследования аналогичных действующих потребителей и приводится в справочной литературе в виде, показанном на рисунке 1.

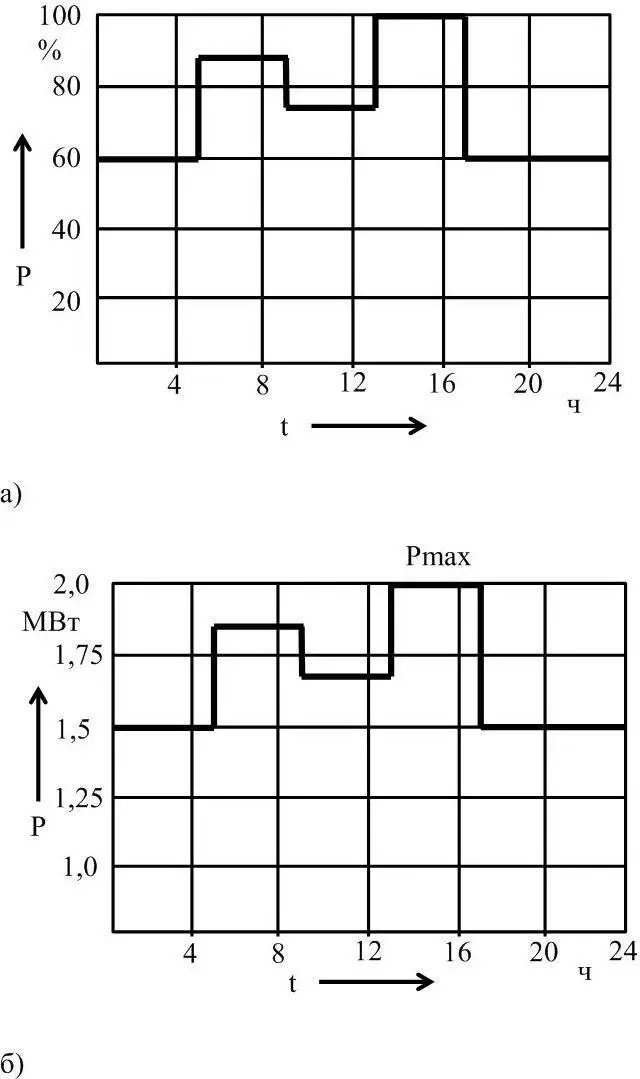

Рисунок 1 – Суточные графики активной нагрузки потребителя: а – типовой; б – в именованных единицах

Для удобства расчетов график выполняется ступенчатым. Наибольшая возможная за сутки нагрузка принимается за 100 %, а остальные ступени графика показывают относительное значение нагрузки для данного времени суток. При известном Р максможно перевести типовой график в график нагрузки данного потребителя, используя соотношение для каждой ступени графика в Вт:

где n – ордината соответствующей ступени типового графика, %.

На рисунке 1 б показан график потребителя электроэнергии, полученной из типового, показанного на рисунке 1 а при Р max= 2 МВт.

Обычно для каждого потребителя дается несколько суточных графиков, которые характеризуют его работу в разное время года и в разные дни недели. Это – типовые графики зимних и летних суток для рабочих дней, график выходного дня и т.д. Основным является обычно зимний суточный график рабочего дня. Его максимальная нагрузка Р макспринимается за 100 %, и ординаты всех остальных графиков задаются в процентах именно этого значения. На рисунке 2 приведен пример графика электрической нагрузки, полученный по справочным данным.

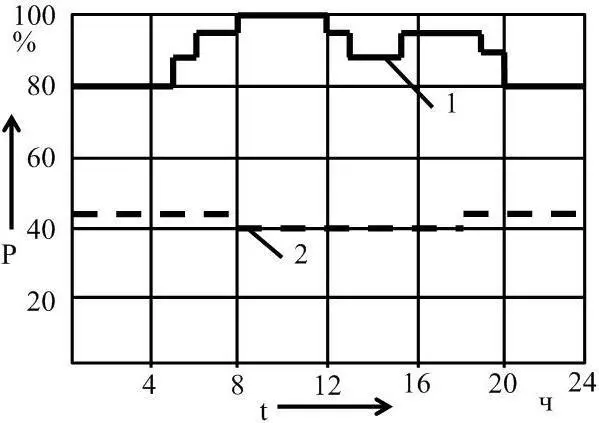

1 – график рабочего дня; 2 – график выходного дня.

Рисунок 2 – Пример типового графика конкретного вида производства (черная металлургия)

Кроме графиков активной нагрузки, используют графики реактивной нагрузки. Типовые графики реактивного потребления также имеют ординаты ступеней, в процентах абсолютного максимума. Абсолютный максимум реактивной нагрузки определится по выражению в вар:

где tgφ максопределяется по значению cosφ макс, которое задано, как исходный параметр для данного потребителя.

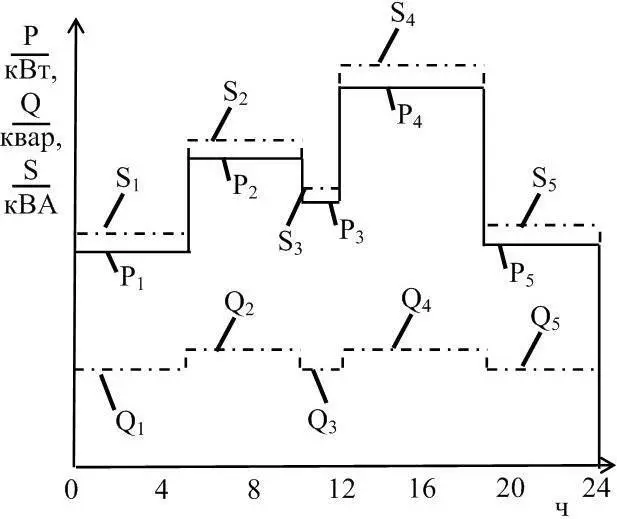

Суточный график полной мощности можно получить, используя известные графики активной и реактивной нагрузок. Значения мощности по ступеням графика, показанного на рисунке 3, определяются по выражению в В·А:

где Р сти Q ст– активная и реактивная нагрузки данной ступени в именованных единицах.

Рисунок 3 – Суточные графики активной, реактивной и полной мощности потребителя

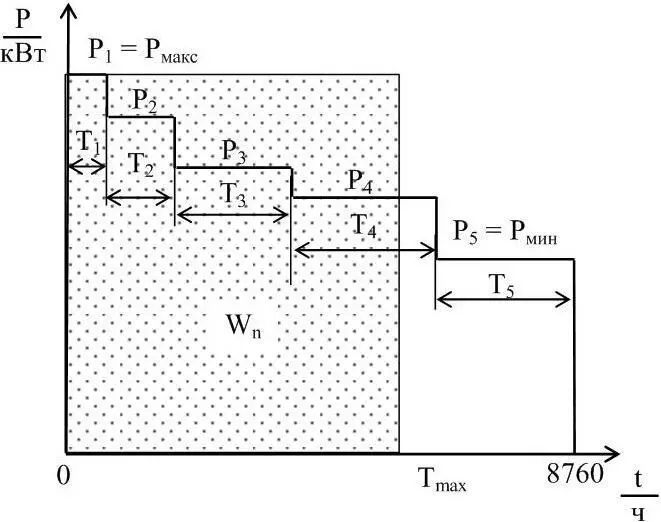

Годовой график продолжительности нагрузки показывает длительность работы установки в течение года с различными нагрузками. По оси ординат откладывают нагрузки в соответствующем масштабе, по оси абсцисс – часы года от 0 до 8760. Нагрузки на графике располагают в порядке их убывания от Р максдо Р минкак показано на рисунке 4.

Рисунок 4 – Годовой график продолжительности нагрузок.

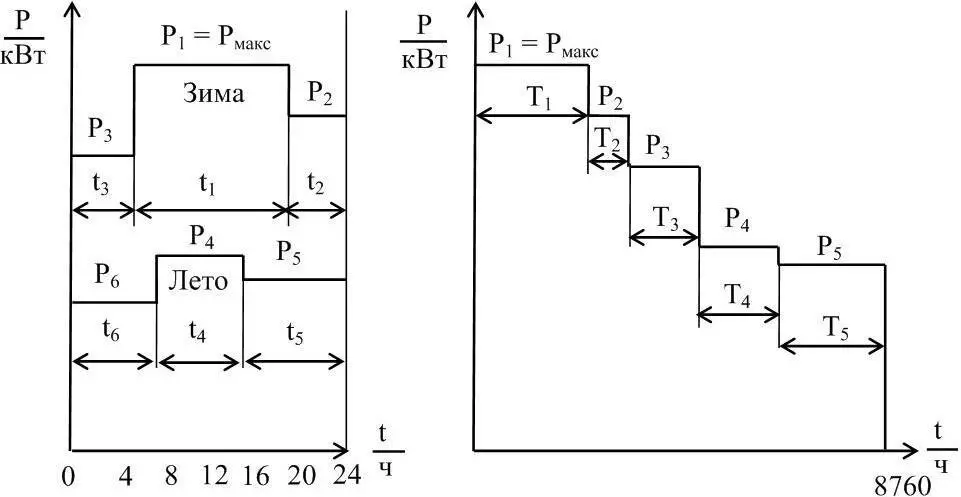

Построение годового графика продолжительности нагрузок производится на основании известных суточных графиков. На рисунке 5 показан способ построения графика при наличии двух суточных графиков нагрузки – зимнего (183 дня) и летнего (182 дня).

Для наиболее распространенных потребителей электроэнергии в справочниках приводятся типовые графики активной и реактивной нагрузок по продолжительности. График по продолжительности нагрузок применяют в расчетах техникоэкономических показателей установки, расчетах потерь электроэнергии, при оценке использования оборудования в течение года и т. п.

T 1= t 1· 183; T 2= t 2· 183; T 3= t 3· 183; T 4= t 4· 182; T 4= t 4· 182; T 5= t 5· 182.
