Цоколь — верхняя, более тонкая часть фундамента, возвышающаяся над землей на 50 — 70 см. Цоколь должен быть прочным, устойчивым против атмосферных и грунтовых вод. Поэтому его выкладывают из прочных морозостойких материалов (камень, бетон, кирпич-железняк) и оштукатуривают цементным раствором состава 1:3.

Рис. 88. Цоколи:

а — облицованные кирпичом; б — завалинка; 1 — гидроизоляция; 2 — кирпич; 3 — сливная доска; 4 — деревянная обшивка; 5 — песок; 6 — брус, закрепленный в стены при помощи доски с бортиком

Если стены грунтоцементные или саманные, то цоколь облицовывают кирпичом или бетонными камнями. Если их нет, то делают завалинку (рис. 88), используя песок или шлак.

Забирки — простейший вид цоколя. Это тонкие стены между столбами фундамента, утепляющие подпольное пространство и предохраняющие его от пыли, влаги, снега и т. д. (рис. 89). С внутренней стороны забирки утепляют шлаком, сухой землей, песком. Выполняют из тех же материалов, что и столбы фундамента, но можно и из других. Ширина бутовой забирки — не менее 400 мм, кирпичной — в 1 или 1/2 кирпича. Заглубляют в грунт на 300: — 500 мм. Если грунт глинистый, то под забиркой делают песчаную подушку толщиной 150 — 200 мм. Забирку оштукатуривают.

С каждой стороны дома в цоколе, забирке или завалинке для проветривания подполья необходимо сделать по одному вентиляционному отверстию размером не менее 140X140 мм. Они должны быть не ниже 150 мм от уровня земли. С наступлением теплой погоды их открывают, а с наступлением холодов закрывают деревянными вкладышами или кирпичом, обмазывая глиной.

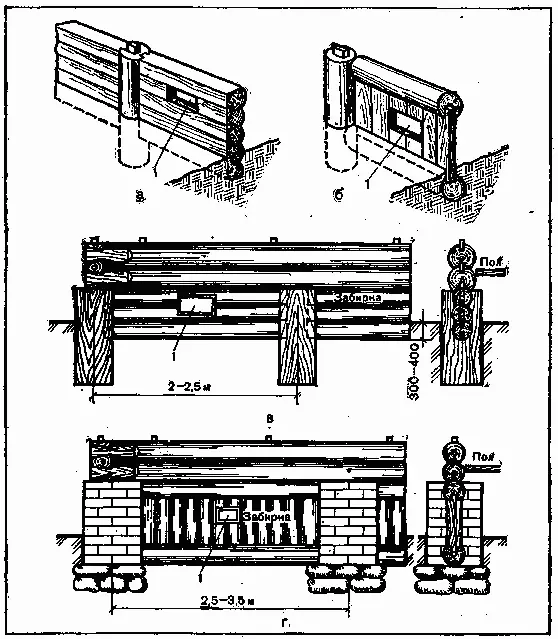

Рис. 89. Забирки: а, в, г — из бревен; б — из досок; 1 — вентиляционное отверстие

Отмостки служат для отвода атмосферных и других вод от фундамента дома. Отмостка — это как бы тротуар шириной от 50 до 100 см с уклоном в сторону от дома. Уклон должен быть равным 0,1 ширины отмостки (10 см на 1 м ширины). Сняв вокруг фундамента растительный грунт на глубину 10 — 15 см, в образовавшуюся выемку закладывают слой мягкой глины, тщательно уплотняют ее, придавая нужный уклон. Затем засыпают песок с гравием (щебнем) или кирпичным боем, трамбуют и заливают цементным раствором или покрывают цементогрунтом, грунтоасфальтом. По краям отмостки рекомендуется прорыть канавки с уклоном для отвода воды от дома.

Чтобы в стены дом,а не проникала грунтовая влага, устраивают гидроизоляцию. В каменных и кирпичных фундаментах гидроизоляцию кладут обычно на высоте 15 — 25 см от уровня земли. Если полы кладут на балки, то гидроизоляция должна быть на 5 — 15 см ниже последних.

В доме, имеющем подвал, гидроизоляцию кладут на двух уровнях: первую — в фундаменте на уровне пола подвала или ниже его на 13 см, вторую — в цоколе на 15 — 25 см выше поверхности отмостки.

Поверхности стен подвала и его пол изолируют при этом так. Если уровень грунтовой воды ниже пола подвала, то с наружной стороны стены, соприкасающиеся с грунтом, покрывают двумя слоями горячего битума. На пол кладут слой жирной глины (25 см), уплотняют, покрывают слоем бетона (5 см), выравнивают, выдерживают в течение одной-двух недель, покрывают мастикой и наклеивают двухслойный рулонный ковер из рубероида или толя. Сверху кладут такой же слой бетона, который выравнивают, покрывают цементным раствором и железнят.

Рис. 90. Устройство гидроизоляции подполья:

1, 7 — глина; 2 — цементная штукатурка, покрытая битумом с наружной стороны; 8, 5 — гидроизолйция; 4 — цементный Пол; 6 — бетонная подготовка

Когда уровень грунтовых вод выше уровня пола подвала, то надо создать хорошую изоляцию стен и пола (см. «Устройство погреба и ледника»). Кроме того, вокруг стен в местах примыкания пола подвала следует сделать эластичный замок из пакли, смоченной в расплавленной битумной мастике или битуме. Особенно необходим такой замок в подвалах с глинистым грунтом, где наблюдается неравномерная осадка.

Изоляцию стен с наружной стороны поднимают выше уровня грунтовой воды на 50 см.

При высоком уровне грунтовых вод подполье изолируют сначала слоем глины (25 см), на нее кладут бетон, на бетон — гидроизоляцию и опять покрывают цементным раствором (рис. 90).

Для освещения подвалов часто ниже уровня земли устраивают окна. Перед такими окнами необходимо иметь колодцы-приямки с облицованными камнем, кирпичом, бетоном стенами. Пол приямка должен иметь лоток для сбора воды; сверху над окнами рекомендуется устроить козырьки.

Верх фундаментов и цоколей не всегда бывает ровным и гладким. Для выравнивания по боковым сторонам на 1 — 3 см выше их поверхности крепят доски с ровными кромками. Пространство в опалубке заливают цементным раствором состава 1:3 или 1:4, выравнивают, разглаживают его, -просушивают и затем укладывают гидроизоляцию.

Приведем для примера несколько способов изоляции фундамента.

1. Кладут слой цементного раствора (2 — 3 см) состава 1:2, выравнивают, железнят, сушат. Стелют один слой толя или рубероида.

2. Кладут два-три слоя мастики, приготовленной из 1 части разогретой сосновой смолы и 0,3 — 0,5 части извести-пушенки, просеянной на частом сите. Известь можно заменить сухим просеянным мелом, смешивая его со смолой в пропорции 1:1. Горячую мастику наносят слоями (общая ее толщина должна быть 7 — 10 мм).

3. На горячей сосновой смоле наклеивают бересту в два-три слоя.

4. Настилают насухо два слоя толя или два слоя рубероида, но так, чтобы швы на концах перекрывались не менее 150 мм и не проникала вода.

5. Наиболее надежная изоляция — на мастиках (толь — на дегтевой, рубероид — на битумной). Верх фундамента или цоколя покрывают мастикой и наклеивают на нее первый слой рулонного материала, который вновь покрывают мастикой, и наклеивают второй слой рулонного материала. Песчаную или каменную посыпку со стороны наклейки с рулонных материалов надо снимать, так как это обеспечивает более надежное приклеивание.

Несколько слов о железнении. Правильно выполненная работа достаточно надежно защищает конструкции от проникновения сырости. Выполняют ее двояко. В одном случае на хорошо выровненный свежий раствор насыпают 2 — 3-миллиметровый слой сухого цемента и тут же хорошо .заглаживают его лопаткой или кельмой. Цемент впитывает воду, образуется цементное тесто, которое, высыхая, не пропускает воду. Можно на выровненный свежий раствор наложить 2 — 3-миллиметровый слой цементного теста и также его загладить.
