Иногда фронтонные спуски плиток для прочности накрывают доской или желобчатыми элементами, как показано на рисунке 163,0. Стыки желобчатых элементов, примыкающих друг к другу под прямым углом, должны накрываться розеткой из оцинкованной или обычной стали, окрашенной масляной краской.

Покрытие кровли с фризом (рис. 164) выполняют в такой последовательности. По фронтонному свесу прибивают три уравнительные рейки толщиной 8 мм. Эти рейки занимают часть свеса (примерно 250 мм). Такие же рейки прибивают и по карнизному свесу, по нему же крепят первый ряд фризовых плиток с зазором 3 — 4 мм, затем второй. Укладываемые плитки должны перекрывать зазоры ранее уложенных плиток своей серединой.

При покрытии используют рядовые плитки ПК-1, половинки ПК-1 и краевые ПК-2. Покрыв одну сторону крыши, по фронтонному свесу кладут фризовый ряд из плиток ПК-3. Спуск кровли по карнизному свесу следует делать на 45 — 50 мм, по фронтонному — на 20 — 30 мм.

Разжелобок делают из оцинкованной или черной, предварительно окрашенной 2 — 3 раза масляной краской, стали. Сверху он узкий, а к свесу крыши постепенно расширяется (у карниза ширина его должна быть не менее 520 мм). Если разжелобок будет уже, то при сильном дожде или обильном таянии снега вода перельется через него и может проникнуть на чердак через щели плиток. Разжелобок можно размещать и под укладываемыми плитками; в этом случае обрешетку под него делают из более тонких досок.

У разжелобка из кровельной стали обязательно загибают края (рис. 165).

Промежуток между трубой и уложенными плитками закрывают воротником (рис. 166) из оцинкованной или черной кровельной стали (последнюю красят 2 — 3 раза), причем так, чтобы он плотно облегал шейку трубы под выдрой. Стекающая с головки трубы вода будет попадать на выдру, затем на воротник, а оттуда — на кровлю. Воротник у конька заделывают под плитки не менее чем на 300 мм; снизу и с боков его напускают на плитки не менее чем на 200 мм. Для удобства в работе воротник обычно делают из двух половин, швы которых после укладки промазывают суриковой замазкой.

Рис. 165. Покрытие разжелобка:

1 — кровельная сталь; 2 ~ заготовка из кровельной стали; 3 — разжелобок

Рис. 166. Устройство воротника из стали вокруг дымовой трубы

Как бы хорошо ни были уложены плитки на крыше, между ними всегда остается много мелких щелей, через которые весной вода тающего снега попадает на чердак. Поэтому еще до укладки плиток на опалубку (желательно сплошную) рекомендуется настелить слой рубероида или пергамина, стремясь, чтобы места стыков изоляционного материала перекрывались не менее чем на 70 мм. Такое двойное покрытие предохраняет чердак от проникновения в него через швы плиток стекающей с крыши воды.

Если нельзя сделать двойное покрытие, то швы между уложенными плитками следует промазать цементным раствором состава 1:3, добавив в него рубленую пеньку, паклю, очесы и т. д. При необходимости раствор окрашивают в цвет плиток, добавляя в него сухие строительные краски.

Снег с крыши, покрытой плоскими плитками, надо систематически очищать скребком — шестом соответствующей длины с прибитой к нему поперечной доской.

Волнистые листы по своему размеру в 5 раз больше плоских; размеры их — 1200X680 мм, толщина — 5,5 мм, масса — 8,5 кг. К волнистым листам дополнительно изготовляют детали в виде уголков (типа У-120 и У-90), лотков и коньковых элементов КПО-1 и КПО-2.

Уголками отделывают трубы, покрывают ендовы или разжелобки; лотками покрывают ендовы. Коньковые элементы используют для покрытия верха крыш.

При укладке волнистых листов уменьшается (по сравнению с плоскими) количество стыков, что придает кровле большую водонепроницаемость; волны придают листам большую жесткость, повышают сопротивление изгибу.

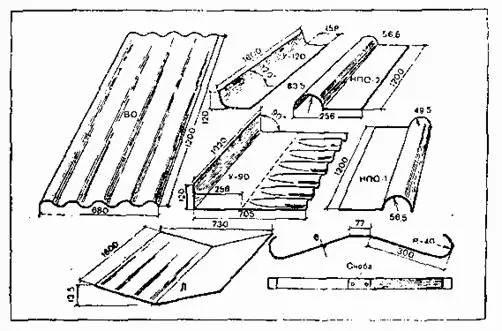

Рис. 167. Материалы для покрытия кровли волнистыми листами

Наружная (лицевая) сторона листов и деталей всегда гладкая (рис. 167).

Каждую сторону листа и детали обязательно крепят тремя-четырьмя гвоздями (шурупами) длиной от 70 до 90 мм, для которых предварительно в гребнях волн сверлят отверстия на 2 — 3 мм больше, чем диаметр гвоздей (шурупов с полукруглыми головками).

Уклон кровли для волнистых листов колеблется от 25 до 45°; чем круче скат, тем ниже водопроницаемость крыши, однако материалов на крутой скат уходит больше. Настил делают из досок нужной толщины или брусков сечением не менее 60X60 мм, которые располагают один от другого на расстоянии 530 мм. Для карниза брусок берут сечением 66 мм, для конька — сечением 70X90 мм.

Укладывают листы горизонтальными рядами, причем так, чтобы их кромки перекрывались на величину волны (в крайнем случае полуволны).

При уклоне кровли до 30° каждый вышележащий ряд должен напускаться на нижележащий на 120 — 140 мм, а при более крутом уклоне — на 100 — 120 мм.

Свесы карнизов можно делать или сразу из волнистых листов, или оборудуя предварительно желоб из оцинкованной (можно из покрашенной с обеих сторон черной) кровельной стали. На карнизный свес из кровельной стали первый волокнистый лист укладывают с напуском не менее 100 мм.

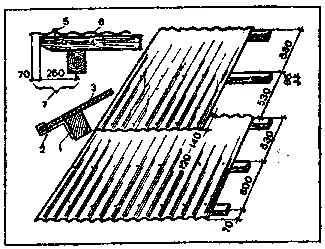

Рис. 168. Способы крепления листов:

1, 4 — бруски; 2 — скоба; 3, 6 — лист; 5 — гвоздь; 7 — свес фронтона

Листы на свесе карнизов крепят двумя стальными оцинкованными противоветровыми скобами, которые должны находиться точно против верхнего гребня волны.

Ходовые мостики крепят скобами толщиной 6 и шириной 40 мм. При креплении листов под шляпки гвоздей (шурупов) подкладывают по две круглые или квадратные шайбы диаметром 25 — 30 мм. Шайбы, соприкасающиеся со шляпкой гвоздя (шурупа), должны быть из оцинкованной кровельной стали, а соприкасающиеся с листом — из резины или двух-трех слоев толя (рубероида).

Обрешетка и крепление к ней волнистых листов показаны на рисунке 168.

Листы можно укладывать вразбежку, когда их продольные кромки находятся в разных местах, или с совмещением кромок по всей длине. Последнее покрытие из асбестоцементных листов считается более красивым.

Покрытие вразбежкувыполняют так. Карнизный свес из кровельной стали не делают. Листы же кладут в следующей последовательности. К свесу опалубки или карнизному бруску обрешетки прибивают уравнительные рейки или подкладки толщиной 6 мм и шириной от 25 до 50 мм (можно прибить и доску, но так, чтобы она была на 6 мм выше уложенной обрешетки). Затем на расстоянии 70 мм от бруска свеса туго натягивают шнур или прибивают доску, позволяющие строго по прямой уложить первые листы. Уложенный по шнуру (доске) первый лист с напуском за обрешетку фронтона на одну волну крепят гвоздями или шурупами. Делают это так. На гребне второй волны у нижнего края листа сверлят отверстие, на гвоздь (шуруп) надевают шайбу из кровельной стали, а затем из резины (толя, рубероида), покрытую с двух сторон густотертой масляной краской или жидкой замазкой на натуральной олифе. В отверстие гвоздь забивают (шуруп завертывают) до тех пор, пока из-под шайбы не выступит излишек краски или замазки. Краску (замазку) приглаживают, обмазывая при этом шляпку гвоздя и стальную шайбу. Точно так же крепят лист и в других точках. Вбитые гвозди и шайбы закрашивают масляной краской одинакового с листами цвета.
