Коллектив авторов - Популярная библиотека химических элементов. Книга вторая. Серебро — нильсборий

Поскольку оба соседа элемента № 59 по периодической системе распространены значительно больше, чем он, то и применяют его намного реже их и обычно в смеси с неодимом или церием. Хотя элемент дидим официально был «закрыт» еще в прошлом веке, с этим термином можно встретиться до сих пор: природную смесь неодима с празеодимом называют так, как когда-то назвал ее Мозандер. Дидимовые стекла, хорошо задерживающие ультрафиолетовые лучи, используют в защитных очках.. Эти стекла, кстати, почти бесцветны. Салициловокислый дидим — смесь соответствующих солей празеодима и неодима — входит в состав антисептического средства «дималь». В цветной металлургии для улучшения свойств некоторых сплавов тоже пользуются дидимом…

А вот по числу природных изотопов празеодим подобен тербию, гольмию и тулию. У всех этих лантаноидов лишь по одному стабильному изотопу. Массовое число природного изотопа празеодима 141. Радиоактивные изотопы элемента № 59 образуются в природе и в атомных реакторах при делении ядер урана. Между прочим, в реакторах образуется и стабильный празеодим-141 — один из «реакторных ядов». Но этот «яд» не очень сильный; по сечению захвата тепловых, нейтронов 141Pr намного уступает изотопам других лантаноидов, кроме церия.

Искусственные радиоактивные изотопы празеодима с массовыми числами 121, 129, 130, 132–140 и 142–151 короткоживущи.

«Новый близнец» — второй но распространенности среди всех лантаноидов. Его в земной коре даже больше, чем самого лантана, — 2,5∙10 -3и 1,8∙10 -3% соответственно. Есть даже селективный неодимовый минерал — эшинит. В этот минерал входят окислы кальция, тория, тантала, ниобия, иттрия, лантана и лантаноидов, больше всего церия и неодима.

Природный неодим состоит из семи изотопов — с массовыми числами от 142 до 146, а также 148 и 150. Самый распространенный из них — неодим-142. Второй по распространенности изотоп — неодим-144 — слабо радиоактивен; период его полураспада 5∙10 15лет — величина на много порядков большая, чем возраст нашей планеты. А вот искусственные изотопы неодима, напротив, живут очень недолго. Время их жизни исчисляется в лучшем случае считанными днями.

Хорошо изучены многие соединения неодима, не отличающиеся единством окраски. Так, окись неодима Nd 2O 3— голубого цвета, его нитрат, бромид и иодид — сиреневого. Последний, правда, на свету разлагается и буреет — выделяется элементный иод. Нерастворимый в воде, а на холоде и в кислотах, трифторид неодима окрашен в розовый цвет, сульфид Na 2S 3— в зеленый, карбид — в коричневато-золотистый, а гексаборид NdB 6— в синий. Не потому ли стеклам, содержащим не менее 4,3% окиси неодима, свойствен «александритовый эффект»? Как и этот драгоценный камень, неодимовое стекло меняет окраску в зависимости от освещения. Художественные изделия из сортового неодимового стекла советского производства не раз с успехом демонстрировались на международных выставках.

Неодимовое стекло используют не только для изготовления красивых, ваз и художественных изделий. Применяется оно и в лазерной технике. Ион Nd 3+дает лазерное излучение в инфракрасной области спектра. Для специальных стекол получают окись неодима чрезвычайно высокой чистоты — 99,996% Nd 2O 3.

В общем не удивительно, что из всех соединений элемента № 60 самым важным стала его окись Nd 2O 3. Она обладает комплексом превосходных физико-химических свойств и, кроме того, достаточно доступна. Важное применение нашла она, в частности, в электрических приборах — как диэлектрик, отличающийся минимальными коэффициентами теплового расширения.

Области применения других соединений элемента № 60 ограничены производством стекла, керамики, глазурей.

Достаточно широко используется и сам неодим.

Из всех лантаноидов элемент № 60 лучше всего влияет на свойства магниевых, алюминиевых и титановых сплавов. В Советском Союзе созданы высокопрочные магниевые сплавы, легированные неодимом и цирконием. Предел длительной прочности при повышенных температурах у таких сплавов намного больше, чем у магниевых сплавов, легированных иными элементами. Об этом наглядно свидетельствует приведенная здесь диаграмма. Что же касается причин столь эффективного действия неодима, то, видимо, здесь лучше всего сослаться на мнение специалистов. Цитируем одну из серьезных научных статей о легировании неодимом. «1) Неодим обладает максимальной растворимостью в магнии, которая способствует наибольшему эффекту упрочнения сплава в результате термической обработки; 2) скорость диффузии неодима в магнии по сравнению с другими изученными редкоземельными металлами оказывается наименьшей — это служит причиной меньшей скорости разупрочнения сплава при повышенных температурах, а следовательно, более высокой жаропрочности».

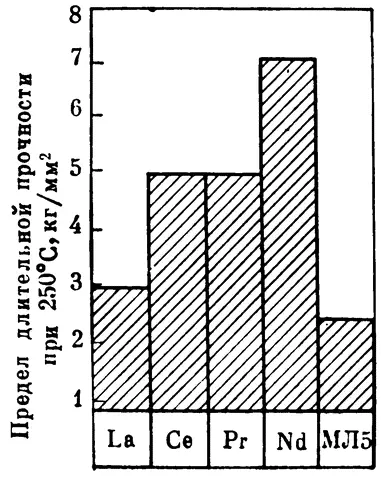

Влияние 3%-ных добавок редкоземельных металлов на прочность магния. Для сравнения приведена величина предела длительной прочности сплава МЛ5, в который не входят редкоземельные элементы. Состав этого сплава: 8,5% Al, 0,5% Zn, 0,2% Mn, остальное — магний

Алюминий, легированный неодимом, химически взаимодействует с ним. Образуются соединения состава NdAl и NdAl 2. В итоге 5%-ная добавка неодима почти вдвое увеличивает предел прочности алюминия. Во много раз возрастает и твердость сплава. Эти закономерности установлены работниками Института металлургии АН СССР.

Подобным же образом неодим действует и на свойства титана: добавка 1,2% церия увеличивает предел прочности титана с 32 до 38–40 кг/мм 2, а примерно такая же добавка неодима — до 48–50 кг/мм 2.

Говорить о том, насколько важны в наше время сплавы на основе магния, алюминия и титана, вероятно, излишне. Безусловно благотворное влияние неодима на эти важные металлы — главное, чем сегодня интересен для металлургов элемент с атомным номером 60.

В последнее десятилетие чрезвычайно выросло значение элемента № 60 для лазерной техники. Концентрация ионов Nd 3+в стеклах., предназначенных для этой цели, достигает 6%. У стекол, применяемых в качестве лазерных материалов, есть два неоспоримых достоинства: уже упомянутая высокая концентрация активных частиц и возможность изготовления активных элементов больших размеров. Компоненты таких стекол очищают особо тщательно от примесей меди, железа, никеля, кобальта, а также редкоземельных самария, диспрозия и, как это ни странно, празеодима — вечного спутника и «близнеца» неодима.

Широко применяются в качестве лазерных материалов и алюмо-иттриевые гранаты, активированные неодимом. Лазеры с неодимом используются в экспериментах по управляемому термоядерному синтезу. Пришли они и в зарубежную военную технику — в качестве дальномеров. Мощные неодимовые лазеры перспективны в качестве одного из важных, элементов спутниковой связи.
