Коллектив авторов - Популярная библиотека химических элементов. Книга вторая. Серебро — нильсборий

ПЛАТИНОВЫЙ КАТАЛИЗАТОР. В этой заметке речь пойдет не о реакциях, ускоряемых с помощью платины, а о том, как готовятся платиновые катализаторы, в каком физическом состоянии приходят они на химическое или какое-либо другое производство. Катализатором покрывают развитую поверхность химически инертного носителя — асбеста, пемзы, пористой керамики, кизельгура. Важно при этом, чтобы расход драгоценной платины был поменьше, а поверхность контакта платины с реагирующими веществами — как можно больше. Соблюсти эти противоречивые условия при механическом и даже электрохимическом способе нанесения практически невозможно. Чтобы получить необходимую чистоту и нужное дисперсное состояние катализатора, его в большинстве случаев получают прямо на носителе, восстанавливая соответствующие слои. Платинированный асбест, например, готовят так. Асбест замачивают в растворе хлорида платины, а затем муравьинокислого натрия. После выдержки в печи в течение суток при невысокой температуре (60°C) получают платинированный асбест, слегка загрязненный поваренной солью и соляной кислотой. Очистка и повторная сушка занимают меньше времени.

САМЫЙ СИЛЬНЫЙ ЯД. Вы, конечно, слыхали о контактных ядах, способных вывести из строя самый лучший катализатор. Для платины самым сильным контактным ядом оказался знаменитый яд — синильная кислота. Она способна отравить катализатор даже при концентрации 1 : 20 000 000.

ПЛАТИНИРОВАНИЕ. Этим словом означают нанесение платины на поверхность металлических и неметаллических материалов. Осаждение глиноземных гранул платинохлористоводородной кислоты с последующим восстановлением благородного металла (получение платиновых катализаторов) — это платинирование. Но и электролитическое нанесение платины на поверхность меди, титана и других металлов — тоже платинирование. Надо сказать, что этот процесс довольно сложен: электролитом обычно служат фосфаты или диаминодинитраты, содержащие платиновые соли. На покрытие расходуется платиновый анод. Японские химики разработали процесс платинирования тугоплавких металлов из расплава цианидов с температурой выше 500°C. Этим способом удается получить платиновые пленки толщиной до 150 мкм.

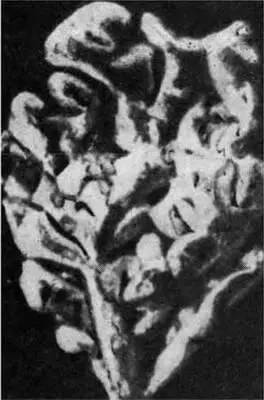

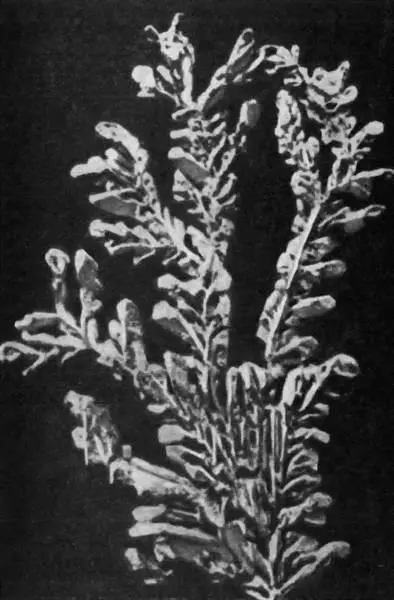

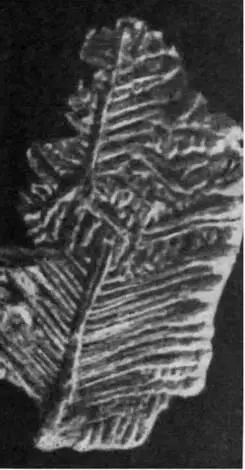

Существует мнение, что золото само по себе — один из самых малополезных металлов. Так ли это? Эрудированный инженер начала XX в. ответил бы: «Бесспорно, так». Инженеры нашего времени не столь категоричны. Техника прошлого обходилась без золота не только потому, что оно слишком дорого. Не было особой нужды в свойствах, присущих только золоту. Впрочем, утверждение, что эти свойства не использовались совсем, будет неверным. Купола церквей золотили из-за химической стойкости и простоты механической обработки золота. Эти его свойства использует и современная техника.

Золото — очень мягкий металл, его легко расплющить, превратить в тончайшие пластинки и листы. В некоторых случаях это очень удобно. Несмотря на это, большинство золотых изделий — литые, хотя температура плавления золота 1063°C. Еще мастерам древности пришлось убедиться, что придать золоту все нужные формы способом литья не удается. При изготовлении, например, обычного кувшина ручку приходилось отливать отдельно, а потом припаивать.

Историки и археологи установили, что пайка металлов известна людям уже несколько тысячелетий. Только паяли древние не оловом, а золотом, точнее — сплавом золота и серебра. Современной технике тоже иногда приходится пользоваться золотым припоем.

По электропроводности золото занимает третье место после серебра и меди.

При контакте под давлением золота с медью в восстановительной среде или в вакууме процесс диффузии — проникновения молекул одного металла в другой — идет довольно быстро. Детали из этих металлов соединяются между собой при температуре, значительно более низкой, чем температура плавления меди, золота или любого их сплава. Такие соединения называют золотыми печатями. Их используют при изготовлении некоторых типов радиоламп, хотя прочность золотых печатей несколько ниже прочности соединений, полученных путем сплавления. Из сплавов золота с серебром или медью делают волоски гальванометров и других точных приборов, а также миниатюрные электрические контакты, предназначенные для приема огромного числа замыканий и размыканий. При этом, что особенно важно, эти конструктивно несложные детали должны работать без прилипания контактов, должны реагировать на каждый импульс.

В сплавах, обеспечивающих наименьшее прилипание, золоту принадлежит особая роль. Безотказно работают сплавы золота с палладием (30%) и платиной (10%), палладием (35%) и вольфрамом (5%), цирконием (3%), марганцем (1%). В специальной литературе описаны сплавы с подобными свойствами, способные конкурировать с золотыми. Это, например, сплав платины с 18% иридия, но он дороже любого из перечисленных сплавов. Да и все лучшие контактные сплавы очень дороги, однако без них не может обойтись современная космическая техника. Кроме того, их применяют в наиболее важных аппаратах не космического назначения, от которых требуется особая надежность.

Золото и его сплавы стали конструкционным материалом не только для миниатюрных радиоламп и контактов, но и для гигантских ускорителей элементарных частиц. Ускоритель, как правило, — это огромная кольцевая камера — труба, свернутая в баранку. Чем большее разрежение удается создать в такой трубе, тем дольше могут жить в ней элементарные частицы. Трубы изготовляют из нержавеющей стали, выплавленной в вакууме. Внутреннюю поверхность трубы полируют до зеркального блеска — при такой поверхности легче поддерживать глубокое разрежение.

Давление в ускорителе элементарных частиц не превышает миллиардных долей атмосферного. Излишне объяснять, насколько сложно поддержать в гигантской «баранке» такой вакуум, тем более что в баранке имеются отводы, рукава, стыки.

Уплотняющие кольца и шайбы для ускорителей делают из мягкого пластичного золота. Золотом паяют стыки камеры.

В некоторых случаях пластичность золота оказывается незаменимым качеством, а в других, наоборот, создает затруднения. Одно из старейших применений золота — изготовление зубных протезов. Конечно, мягкому металлу легче придать нужную форму, но зубы из чистого золота сравнительно быстро изнашиваются. Поэтому зубные протезы и ювелирные изделия изготовляют не из чистого золота, а из его сплавов с серебром или медью. 13 зависимости от содержания серебра такие сплавы имеют неодинаковый цвет: при 20–40% серебра получается зеленовато-желтый металл, при 50% — бледно-желтый.
