Коллектив авторов - Популярная библиотека химических элементов. Книга первая. Водород — палладий

Клеменс Винклер (1838–1904) — немецкий химик, один из «укрепителей», по словам Менделеева, периодического закона, В 1886 г. при анализе нового минерала серебра — аргиродита он открыл новый элемент — германий, который сначала Винклер принял за предсказанную Менделеевым экасурьму, но потом убедился, что это экасилиций — один из трех неоткрытых элементов, описанных русским ученым наиболее подробно

Вероятно, подавляющему большинству читателей видеть германий не приходилось. Элемент этот достаточно редкий, дорогой, предметов ширпотреба из него не делают, а германиевая «начинка» полупроводниковых приборов имеет настолько малые размеры, что разглядеть, какой он, германий, трудно, даже если разломать корпус прибора. Поэтому расскажем об основных свойствах германия, его внешнем виде, особенностях. А вы попробуйте мысленно проделать те несложные операции, которые не раз приходилось делать автору.

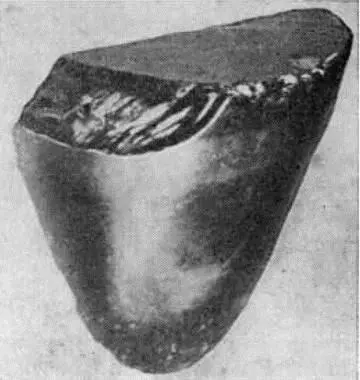

Извлекаем из упаковки стандартный слиток германия. Это небольшое тело почти правильной цилиндрической формы, диаметром от 10 до 35 и длиной в несколько десятков миллиметров.

Некоторые справочники утверждают, что элемент № 32 серебристого цвета, но это не всегда верно: цвет германия зависит от обработки его поверхности. Иногда он кажется почти черным, иногда похож на сталь, но иногда бывает и серебристым.

Рассматривая германиевый слиток, не забывайте, что он стоит примерно столько же, сколько золотой, и хотя бы поэтому ронять его на пол не следует. Но есть и другая причина, намного более важная: германий почти так же хрупок, как стекло, и может соответственно себя вести. Мне приходилось видеть, как после такой неудачи небрежный экспериментатор долго ползал по полу, пытаясь собрать все осколки до единого… По внешнему виду германий нетрудно спутать с кремнием. Эти элементы не только конкуренты, претендующие на звание главного полупроводникового материала, но и аналоги. Впрочем, несмотря на сходство многих технических свойств и внешнего облика, отличить германиевый слиток от кремниевого довольно просто: германий в два с лишним раза тяжелее кремния (плотность 5,33 и 2,33 г/см 3соответственно).

Последнее утверждение нуждается в уточнении, хотя, казалось бы, цифры исключают комментарий. Дело в том, что цифра 5,33 относится к германию-1 — самой распространенной и самой важной из пяти аллотропических модификаций элемента № 32. Одна из них аморфная, четыре кристаллические. Из кристаллических германий-1 самый легкий. Его кристаллы построены так же, как кристаллы алмаза, но если для углерода такая структура определяет и максимальную плотность, то у германия есть и более плотные «упаковки». Высокое давление при умеренном нагреве (30 тыс. атм и 100ºC) преобразует Ge-I в Ge-II с кристаллической решеткой, как у белого олова.

Подобным же образом можно получить еще более плотные, чем Ge-II, Ge-III и Ge-IV.

Все «необычные» модификации кристаллического германия превосходят Ge-I и электропроводностью. Упоминание именно об этом свойстве не случайно: величина удельной электропроводности (или обратная величина — удельное сопротивление) для элемента-полупроводника особенно важна.

Но что такое полупроводник?

Формально, полупроводник — это вещество с удельным сопротивлением от тысячных долей до миллионов омов на 1 см.

Рамки «от» и «до» очень широкие, но место германия в этом диапазоне совершенно определенное. Сопротивление сантиметрового кубика из чистого германия при 18°С равно 72 ом. При 19°С сопротивление того же кубика уменьшается до 68 ом. Это вообще характерно для полупроводников — значительное изменение электрического сопротивления при незначительном изменении температуры. С ростом температуры сопротивление обычно падает. Оно существенно изменяется и под влиянием облучения, и при механических деформациях.

Замечательна чувствительность германия (как, впрочем, и других полупроводников) не только к внешним воздействиям. На свойства германия сильно влияют даже ничтожные количества примесей. Не менее важна химическая природа примесей.

Добавка элемента V группы позволяет получить полупроводник с электронным типом проводимости. Так готовят ГЭС (германий электронный, легированный сурьмой). Добавив же элемент III группы, мы создадим в нем дырочный тип проводимости (чаще всего это ГДГ — германий дырочный, легированный галлием).

Напомним, что «дырки» — это места, освобожденные электронами, перешедшими на другой энергетический уровень. «Квартиру», освобожденную переселенцем, может тут же занять его сосед, но у того тоже была своя квартира. Переселения совершаются одно за другим, и дырка сдвигается.

Сочетание областей с электронной и дырочной проводимостью легло в основу самых важных полупроводниковых приборов — диодов и транзисторов.

Например, вплавляя в пластинку ГЭС индий и создавая таким образом область с дырочной проводимостью, получаем выпрямляющее устройство — диод. Он пропускает электрический ток преимущественно в одном направлении — из области с дырочной проводимостью к электронной. Вплавив индий с обеих сторон пластинки ГЭС, превращаем эту пластинку в основу транзистора.

Первый в мире германиевый транзистор создан в 1948 г., а уже через 20 лет выпускались сотни миллионов таких приборов.

Германиевые диоды и триоды нашли широкое применение в радиоприемниках и телевизорах, счетно-решающих устройствах и в разнообразной измерительной аппаратуре.

Германий применяют и в других первостепенно важных областях современной техники: для измерения низких температур, для обнаружения инфракрасного излучения и т. д.

Для всех этих областей нужен германий очень высокой чистоты — физической и химической. Химическая чистота такая, чтобы количество вредных примесей не превышало одной десятимиллионной процента (10 -7%). Физическая чистота — это минимум дислокаций, нарушений в кристаллической структуре. Для достижения ее выращивают монокристаллический германий: весь слиток — один кристалл.

В земной коре германия не очень мало — 7∙10 -4% ее массы. Это больше, чем свинца, серебра, вольфрама. Германий обнаружен на Солнце и в метеоритах. Германий есть на территории всех стран. Но промышленными месторождениями минералов германия, по-видимому, не располагает ни одна промышленно развитая страна. Германий очень рассеян. Минералы, в которых этого элемента больше 1%, — аргиродит, германит, ультрабазит и другие, включая открытые лишь в последние десятилетия реньерит, штотит, конфильдит и плюмбогерманит — большая редкость. Они не в состоянии покрыть мировую потребность в этом важном элементе.
