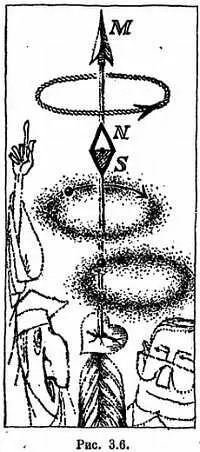

Чтобы вы получше запомнили эти фундаментальные сведения, приводится рис. 3.6. Этот рисунок — итог наших сегодняшних сведений о «магнитной душе», или, если хотите, о магнитном сердце. Ведь по-французски магнит называется «aimanl» (от глагола aimer — любить). Рисунок подчеркивает, что макроскопический ток, стержневой магнит, орбитальное движение электрона и сам электрон — все они характеризуются одним физическим понятием.

Опыт показывает, что пучок электронов, движущихся в магнитном поле, отклоняется от прямолинейного пути. Как было сказано на стр. 92, эта сила, получившая название силы Лоренца, направлена перпендикулярно магнитным силовым линиям и вектору скорости электронов. Ее величина определяется формулой F= e∙ v∙ B. Это самое простое выражение силы Лоренца, справедливое в том случае, когда скорость электронов и направление магнитного поля образуют прямой угол.

Если к этому факту добавить нашу уверенность, что в металлическом проводнике содержатся свободные электроны, то путем простых рассуждений мы приходим к выводу, что при некоторых движениях проводников в магнитном поле в них должен возникать электрический ток.

Это явление, которое, можно сказать, лежит в основе всей современной техники, «носит название электромагнитной индукции. Сейчас мы выведем его закон.

На рис. 3.7 изображен проводящий контур, представляющий собой катящийся по металлическим проводам стержень АС длины l, который может перемещаться между полюсами магнита, не нарушая замкнутости контура. Если стержень движется перпендикулярно силовым линиям, то на электроны проводника будет действовать сила, и по контуру пойдет электрический ток.

Мы приходим к выводу, важность которого невозможно переоценить: электрический ток может возникать в замкнутом проводнике, хотя в цепь не входит аккумулятор или другой источник тока.

Вычислим ЭДС, т. е. работу, которая требуется для того, чтобы перенести единицу заряда вдоль замкнутого контура. Работа равняется произведению силы на путь. Она происходит только на участке, который перемещается в поле. Длина пути равна l , а сила на единицу заряда равна v ∙ B .

Возникшую электродвижущую силу называют ЭДС индукции. Ее значение определяется формулой

инд= v∙ B∙ l.

Желательно обобщить эту формулу так, чтобы она была пригодна для любого движения любых проводящих контуров. К этому обобщению мы придем следующим образом. За время τ проводящий стержень передвинулся на длину х , скорость движения v была х/ τ.

Площадь проводящего контура уменьшилась на величину S= x∙ l. Формула ЭДС индукции приобретает вид:

инд = B∙ S/ τ.

Но каков смысл числителя формулы? Он достаточно очевиден: BS — это величина, на которую изменился магнитный поток (число силовых линий), пронизывающий контур.

Конечно, наше доказательство проведено для очень простого случая. Читателю придется поверить мне на слово, что это доказательство можно провести совершенно строго для любого примера. Полученная формула имеет самое общее значение, и закон электромагнитной индукции формулируется так: ЭДС индукции возникает всегда в том случае, когда меняется число силовых линий, пронизывающих контур. При этом величина ЭДС индукции численно равна изменению магнитного потока в единицу времени.

Существуют и такие перемещения контура в магнитном поле, при которых ток не возникает. Тока не будет, если контур двигать в однородном поле параллельно силовым линиям. Если же вращать контур в однородном магнитном поле, то ток возникает. Ток будет возникать также, если приближать или удалять контур от полюса стержневого магнита.

Но опыт показывает, что сделанное нами обобщение еще более многозначительно. Пока что речь шла о случаях, когда контур тока и источник магнитного поля меняли свое взаимное расположение. Последняя формула, которую мы вывели, ничего не говорит о движении. В ней идет речь лишь об изменении магнитного потока. Но ведь изменение магнитного потока через проводящий контур не обязательно требует перемещения.

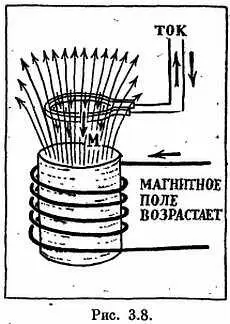

Действительно, можно взять в качестве источника магнитного поли не постоянный магнит, а контур или, еще лучше, катушку, по которой пропускать электрический ток от любого стороннего источника. При помощи реостата, или любым другим способом, можно изменять силу тока в этой первичной катушке, являющейся источником магнитного поля. Тогда магнитный поток, пронизывающий контур, будет меняться при неизменном расположении источника магнитного поля и проводящего контура (рис. 3.8).

Будет ли наше обобщение работать в этом случае? На этот вопрос отвечает опыт. И ответ оказывается положительным. Вне зависимости от того, каким образом меняется число силовых линий, формула ЭДС, фигурирующая на предыдущей странице, остается в силе.

Сейчас мы покажем, что существует одно простое универсальное правило, касающееся направления возникающих индукционных токов. Рассмотрим несколько примеров, а потом сделаем из них общий вывод.

Возвращаясь к рисунку 3.7, обратим внимание на следующее. Если мы уменьшаем площадь контура, магнитный поток, проходящий через контур, уменьшается. Направление тока, показанное на рисунке, таково, что магнитный момент возникшего тока направлен вдоль силовых линий. Это значит, что собственное поле индуцированного тока направлено так, чтобы «помешать» уменьшению магнитного поля.

К тому же выводу мы придем для обратного случая. Если площадь контура увеличивается, то и поток, проходящий через контур, увеличится. Но теперь магнитный момент контура будет смотреть против силовых линий. То есть опять-таки поле возникшего индукционного тока мешает тому действию, которым оно вызвано.

Еще один пример. Пусть у нас контур расположен между полюсами магнита так, что поток, проходящий через него, равен нулю. Начнем поворачивать контурно часовой стрелке и против. Оба случая показаны на рис. 3.9.

Сплошной линией обозначена проекция контура в начальном положении, пунктиром — проекции контура в повернутом положении, когда возник электрический ток. Пользуясь правилом левой руки, мы находим направление индукционных токов, которые возникают в обоих случаях. На пашем рисунке северный полюс изображен слева. Поэтому при вращении по часовой стрелке магнитный момент индукционного тока смотрит вниз, а при вращении против стрелки — вверх. По мере увеличения угла поворота собственное магнитное поле контуров все в большей степени уменьшает поле, явившееся причиной индукции. Мы видим, что и здесь работает то же правило.
