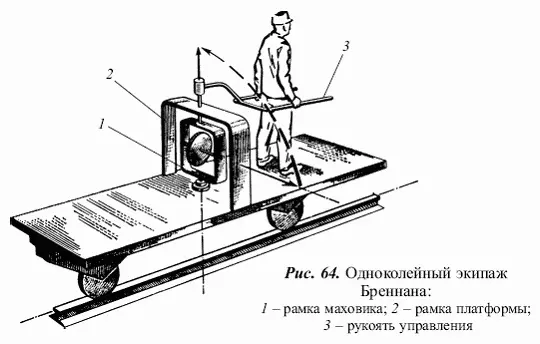

Вот здесь и смог бы пригодиться гироскопический эффект, о котором шла речь выше. И такой двухколесный автомобиль был создан в 1914 г. русским инженером П. П. Шиловским, а до этого англичанином Бреннаном. Правда, экипаж Бреннана передвигался по рельсу и, строго говоря, был мононорельсовым экипажем, но это сути дела не меняет. Он попроще экипажа Шиловского, с ручным управлением, и понять его принцип действия проще (рис. 64).

При наклоне вагона, допустим, на правый по ходу борт, водитель поворачивал рукоятку 3 влево. Тем самым он, заставляя прецессировать маховик в рамке 1, вызывал гироскопический момент, действующий на жестко закрепленную на платформе рамку 2 и направленный влево по движению. Вагон выправлялся. При этом безразлично, двигался вагон или был неподвижен. Такой вагон, вмещавший 40 человек, был построен для англо-японской выставки в 1912 г. и перевозил посетителей по территории выставки. Надо сказать, что водителем должен был работать мужик здоровый и тяжелый, иначе ему бы не справиться с ролью автомата-регулятора. Да и маховик должен был весить не одну сотню килограммов и крутиться достаточно быстро.

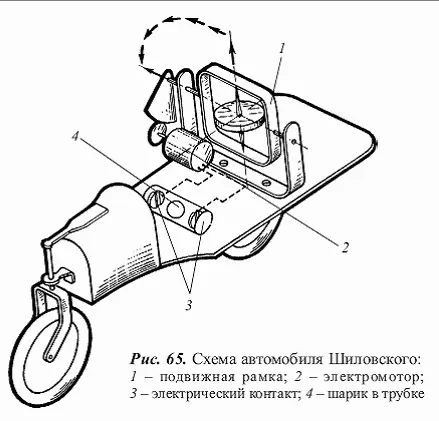

А вот экипаж Шиловского, который появился на улицах Лондона в 1914 г., освобождал человека от подобных неудобств; его схема приведена на рис. 65. Там присутствовала также подвижная рамка 1 с маховиком массой 314 кг, закрепленная на оси в неподвижной рамке, жестко связанной с кузовом автомобиля. Однако роль человека выполнял примитивный автомат, состоящий из трубки с шариком 4, который при наклоне машины перекатывался набок и замыкал соответствующий контакт 3. От этого начинал работать электромотор 2 и через зубчатую передачу вращал рамку 1 с маховиком, совсем как силач-регулировщик у Бреннана.

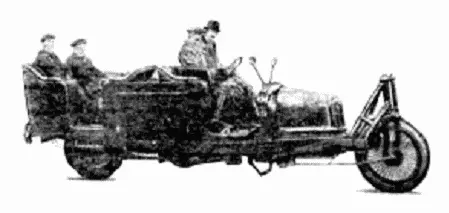

Что можно сказать об автомобиле Шиловского? Для своего времени это было чудо, собиравшее сотни зевак на улицах Лондона (рис. 66). Но задуман он был как военная машина для передвижения по пересеченной местности и для обычного автомобиля был очень дорог. К тому же автоматика заставляла желать лучшего, и на поворотах автомобиль вел себя неадекватно. Но роль свою он сыграл и вошел в историю автотранспорта.

А в 1967 г. появился и был испытан новый американский двухколесный автомобиль «Джирон» с тем же принципом стабилизации кузова. Но все было малогабаритно и современно: маховик диаметром всего 0,6 м, вращающийся с частотой 6 тысяч оборотов в минуту, умещался под капотом машины. Двигатель автомобиля мощностью всего около 60 кВт, поддерживал вращение маховика, и его хватало, чтобы двигать автомобиль со скоростью 140 км/ч. На стоянке и при низкой скорости выдвигались дополнительные колеса-упоры. Этот автомобиль легко ходил по тропам и на косогорах с поперечным уклоном до 60°, сохраняя вертикальность, чего обычный автомобиль, конечно же, сделать не сможет. Такой, по-видимому, была первоначальная задумка Шиловского, но осуществить ее в 1914 г. он не смог.

Имеет ли будущее двухколесный автомобиль? Трудно достаточно уверенно ответить на этот вопрос. Однозначного мнения у автора по этому вопросу нет. Возможно, с развитием автоматики, компьютеризацией автомобилей и потребностью весьма маневренного и экономичного автомобиля, такой и появится снова. Но в одном можно быть уверенным, что маховики появятся на автомобилях прежде всего не как стабилизаторы, а как накопители энергии, способные намного повысить экономичность и динамичность машин. Вот тогда-то почему бы уже имеющийся на автомобиле маховик не использовать еще и как стабилизатор?

Когда мы раскручиваем маховик, мы накапливаем в нем кинетическую энергию. Энергия является непременным атрибутом любого вращающегося тела, и равна она половине произведения момента инерции маховика (мы уже вычисляли его для велосипедного колеса) на квадрат угловой скорости.

До каких же величин мы можем накапливать в нем энергию? Будем разгонять маховик все быстрее и быстрее, и энергия в нем будет расти еще скорее – увеличили угловую скорость в 2 раза, а энергия увеличилась в 4. Есть ли этому предел? Ну прежде всего такой маховик начнет «гонять» воздух, как хороший вентилятор. Автор раскручивал вагонное колесо (от пассажирского вагона) до 6 тысяч оборотов в минуту на специальной установке, и требовалась для этого мощность в десятки киловатт. Полная мощность двигателя автомобиля – только на поддержание вращения такого маховика!

Если же откачать воздух, то потери мощности сразу упадут в сотни раз – опоры или подшипники маховика «забирают» на свое вращение совсем немного. Но мы можем пойти дальше и поставить вместо обычных магнитные подшипники (о них речь пойдет позже) и почти совсем устраним потери на вращение маховика. Такой маховик, будучи разогнанным, будет вращаться до остановки месяцы, а то и годы. Чем больше маховик, тем больше он будет вращаться. Большой маховик – Земля – вращается уже около 4 миллиаров лет, и за это время замедлился лишь в 3 раза, хотя потери, по нашим меркам, колоссальные. Луна «тормозит» Землю в ее вращении приливами и отливами всех океанов, а это мощности, во много раз превышающие мощности, вырабатываемые человечеством искусственно.

Итак, разгоняем наш маховик (пусть все то же вагонное колесо на специальной установке, которая действительно допускает откачку воздуха из камеры вращения маховика) все больше и больше. При 8 тысячах оборотов в минуту замечаем (специальными приборами), что диск начинает вытягиваться, принимать чуть б о льшие размеры. Еще небольшая прибавка вращения – и маховик разрывается, обычно на три части, три больших осколка, глубоко проникающих в свинцовый защитный слой (рис. 67). Еще бы – скорость разлета осколков превышала 400 м/с, почти как у ружейной пули.

Почему же это произошло, что помешало разгонять маховик еще? Да все та же инерция. Каждая частичка маховика стремится двигаться прямолинейно, а тут ее «заставляют» сворачивать с прямолинейного пути, да причем так часто. Прочность металла маховика, пока может, мешает разлету этих частиц, но когда механические напряжения становятся чрезвычайно большими, металл не выдерживает и разрывается. Частицы (это обычно три крупных осколка!), получив свободу, разлетаются по прямым – касательным к окружности вращения.
