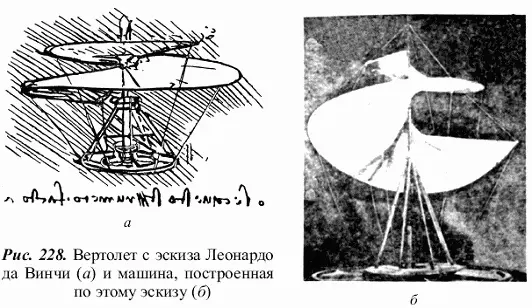

Говорят, уже в наши дни на авиазаводе в Сан-Диего (США) был построен летательный аппарат по эскизам Леонардо (рис. 228, б), причем машина поднялась в воздух, даже с грузом! Так и хочется воскликнуть любимые слова Станиславского: «Не верю!» Или модель была построена не по эскизам Леонардо, или она не сдвинулась бы с места. Дело в том, что в проекте Леонардо винт должен был вращаться бегающими по платформе вокруг вертикальной оси людьми. И крутиться бы стала в первую очередь сама платформа, а не винт, который достаточно велик, и чтобы крутить его, требуется большой крутящий момент.

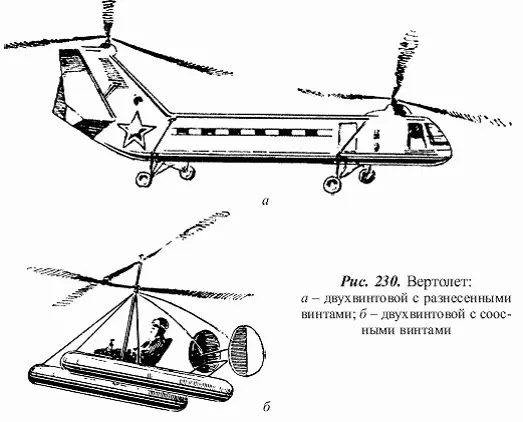

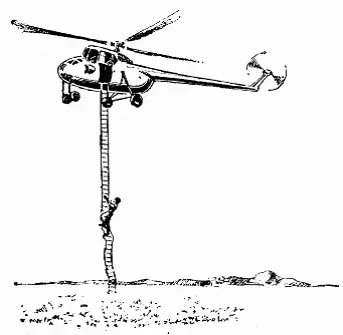

Не знал Леонардо законов Ньютона, не предполагал, что действие равно противодействию и на платформе появится реактивный момент, который и закрутит ее. В современных одновинтовых вертолетах, чтобы фюзеляж не вертелся в обратную винту сторону, на самом хвосте ставят поперечный винт, который этот момент и компенсирует (рис. 229). Или делают вертолет с двумя винтами, вращающимися в противоположные стороны (рис. 230 а, б). Так что если в модели из Сан-Диего не предусмотрели какого-нибудь хитрого устройства для компенсации реактивного момента, чего не было у Леонардо, то не взлетела бы эта модель.

Позвольте, а почему летают, начиная с 1320 г. и по сей день, детские вертушки и даже игрушечные вертолеты с одним винтом и без какой-либо компенсации?

Здесь дело в том, что сам винт играет роль маховика или с винтом соединен маховик, как, например, в вертолете (правильнее – автожире), изображенном на рис. 231. Маховик обладает удивительной способностью безреактивности, т. е. не оказывает реактивного воздействия на поддерживающие части, да они ему и не нужны. Прикрепите к вершине волчка сверло – и при вращении волчка сверло будет сверлить, допустим, стол, не вызывая необходимости противодействия реактивным моментам, как это бывает у дрели. Поэтому только с приводом непосредственно от маховика, или если этот маховик в виде обруча находится вокруг винта (рис. 232) вертолет способен взлететь без компенсации реактивного момента. Так устроен, например, беспилотный разведывательный маховичный вертолет, запускаемый с телекамерой. Маховики с винтами раскручиваются на базовом грузовике, а затем винтам задается угол атаки, и машина взлетает. Через несколько минут она, засняв всю округу, садится на тот же грузовик. Почти так же работал и вертолет с маховиком, названный «прыгающий Гиро», построенный в Шотландии в 30-х годах прошлого века.

Аналогичными свойствами безреактивности обладают вертолетные винты с реактивными двигателями, расположенными на их концах (рис. 233). Вот такая реактивная безреактивность получается, простите за каламбур. Такой винт не надо крутить, опираясь на фюзеляж, он крутится сам, влекомый реактивными двигателями на концах. И точно так же, как и винт с маховиком, он может свободно на подшипниках фиксироваться на фюзеляже.

А подшипники никакого крутящего момента передать не могут, в том числе и реактивного.

И еще про вертолет, чего многие не знают. Это касается вопроса, почему эти машины не летают столь же быстро, как самолеты. Оказывается, мешает этому именно несущий винт. Когда вертолет летит, а винт вращается, то на одну боковую часть винта приходится набегающий поток, равный по скорости сумме скорости лопасти винта и скорости вертолета, на другую часть – разность этих величин. Поэтому по теории крыла первая часть винта будет обладать подъемной силой больше второй, и вертолет будет крениться. Что же делать, чтобы лететь ровно?

Для этого, а также и для других важных целей винт вертолета содержит сложный и ответственный механизм, называемый «автомат-перекос». Он в течение одного оборота лопасти винта дважды изменяет угол ее атаки – уменьшает его там, где поток воздуха набегает, и увеличивает на другой стороне. И в результате подъемные силы всех частей винта уравновешиваются. Трудно представить себе всю напряженность работы такого механизма, ведь на винте «висит» вся машина, и винт этот делает сотни оборотов в минуту. Но даже автомат-перекос не может помочь, когда скорость машины равна скорости винта. Тогда вторая часть винта вообще неподвижна относительно воздуха и ее подъемная сила при любом угле атаки равна нулю. Кроме того, скорость первой части винта относительно воздуха становится чрезмерно большой. Поэтому вертолеты и не летают так быстро, как самолеты.

А автомат-перекос, придуманный нашим соотечественником Б. Н. Юрьевым (1889—1957) в 1911 г. и работающий на современных вертолетах, позволяет, кроме уже сказанного, развивать тягу и лететь в любом направлении – вперед, назад и вбок!

Первый современный вертолет построил в США русский инженер Игорь Сикорский (1889—1972) в 1939 г. Назывался он «Сикорский YS-300» и был похож на современные одновинтовые вертолеты с хвостовым поперечным винтом. Вертолет Сикорского мог совершать вертикальный взлет и посадку, летать в любом направлении и зависать в воздухе.

Воздушные суда с винтами – самолеты и вертолеты – летают, отбрасывая от себя воздух. А вот ветряные мельницы (рис. 234, а) известные с глубокой древности, никуда не летают, хотя имеют винт и исправно машут лопастями. Происходит процесс, очень близкий к тому, что имеет место в летательных аппаратах, но со своими особенностями. Воздух, перемещаясь относительно неподвижного воздушного винта, сам вращает его, вырабатывая энергию.

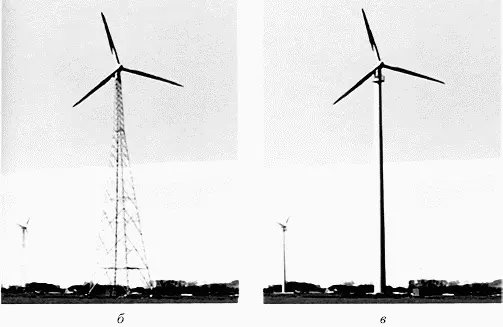

«Мы делаем деньги из воздуха!» – гласит девиз одной из германских фирм, производящих ветроэлектростанции. И девиз этот полностью справедлив. Высотой свыше 100 м, стоят родичи ветряных мельниц – ветряки, группами и в одиночку, вырабатывая энергию из воздуха (рис. 234, а, б). А энергия – это деньги, причем с каждым годом все б о льшие.
