Опасение вполне уместное, потому что на глубине 16 км (если бы такая глубина имелась в океане) давление воды должно было бы достигать 16 000:10 = 1600 кг на 1 см 2 , или 1600 технических атмосфер ; такое усилие не раздробляет железа, но безусловно смяло бы конструкцию. Однако подобной глубины современная океанография не знает. Преувеличенные представления о глубинах океана, господствовавшие в эпоху Жюля Верна (роман написан в 1869 г.), объясняются несовершенством способов измерения глубины. В те времена для линь-лота употреблялась не проволока, а пеньковая веревка; такой лот задерживался трением о воду тем сильнее, чем глубже он погружался; на значительной глубине трение возрастало до того, что лот вовсе переставал опускаться, сколько ни травили линь: пеньковая веревка лишь спутывалась, создавая впечатление огромной глубины.

Подводные корабли нашего времени способны выдерживать давление не более 25 атмосфер; это определяет наибольшую глубину их погружения: 250 м. Гораздо большей глубины удалось достигнуть в особом аппарате, названном «батисферой» (рис. 51) и предназначенном специально для изучения фауны океанских пучин. Этот аппарат напоминает, однако, не «Наутилус» Жюля Верна, а фантастическое создание другого романиста — глубоководный шар Уэллса, описанный в рассказе «В морской глубине». Герой этого рассказа спустился до дна океана на глубину 9 км в толстостенном стальном шаре; аппарат погружался без троса, но со съемным грузом; достигнув дна океана, шар освободился здесь от увлекавшего его груза и стремительно взлетел на поверхность воды.

В батисфере ученые достигли глубины более 900 м. Батисфера спускается на тросе с судна, с которым сидящие в шаре поддерживают телефонную связь [36] [36] Позднее во Франции под руководством инженера Вильма и в Италии по проекту бельгийского профессора Пикара были созданы специальные аппараты для глубоководных исследований — батискафы. Их важнейшее отличие от батисфер состоит в том, что они могут двигаться, плавать на больших глубинах, тогда как батисферы беспомощно висят на тросах. Сначала Пикар опустился в батискафе более чем на 3 км, потом французы Гийом и Вильм преодолели следующий рубеж — достигли глубины 4050 м. Ноябрь 1959 г. — батискаф на глубине 5670 м, но и это еще не предел. 9 января 1960 г. Пикар опустился на глубину 7300 м, а 23 января его батискаф достиг дна Марианской впадины на глубине 11,5 км! По современным данным это самое глубокое место в мире. (Прим. ред.). .

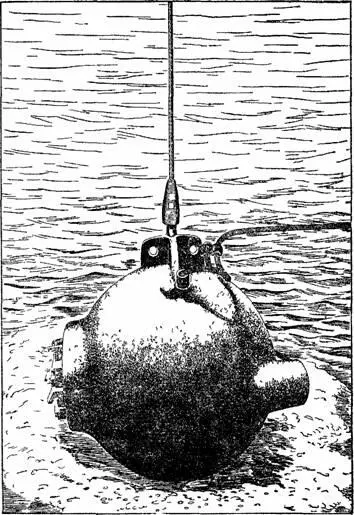

Рисунок 51. Стальной шарообразный аппарат «батисфера» для спуска в глубокие слои океана. В этом аппарате Вильям Бийб достиг в 1934 г. глубины 923 м. Толщина стенок шара — около 4 см, диаметр 1,5 м, вес 2,5 тонны.

В широком просторе океана гибнут ежегодно тысячи крупных и мелких судов, особенно в военное время. Наиболее ценные и доступные из затонувших кораблей стали извлекать со дна моря. Советские инженеры и водолазы, входящие в состав ЭПРОН (т. е. «Экспедиции подводных работ особого назначения»), прославились на весь мир успешным подъемом более чем 150 крупных судов. Среди них одно из самых больших — ледокол «Садко», затонувший на Белом море в 1916 г. из-за халатности капитана. Пролежав на морском дне 17 лет, этот превосходный ледокол был поднят работниками ЭПРОН и вступил опять в строй.

Техника подъема была всецело основана на применении закона Архимеда. Под корпусом затонувшего судна в грунте морского дна водолазы прорыли 12 туннелей и протянули сквозь каждый из них прочное стальное полотенце. Концы полотенец были прикреплены к понтонам, намеренно потопленным подле ледокола. Вся эта работа выполнена была на глубине 25 м под уровнем моря.

Понтонами (рис. 52) служили полые непроницаемые железные цилиндры 11 м длиной и 5,5 м в диаметре. Порожний понтон весил 50 тонн. По правилам геометрии легко вычислить его объем: около 250 кубометров. Ясно, что такой цилиндр порожняком должен плавать на воде: он вытесняет 250 тонн воды, сам же весит только 50; грузоподъемность его равна разности между 250 и 50, т. е. 200 тонн. Чтобы заставить понтон опуститься на дно, его заполняют водой.

Когда (см. рис. 52) концы стальных строп были прочно прикреплены к потопленным понтонам, в цилиндры стали с помощью шлангов нагнетать сжатый воздух. На глубине 25 м вода давит с силой 25/10 + 1, т. е. 3,5 атмосферы. Воздух же подавался в цилиндры под давлением около 4 атмосфер и, следовательно, должен был вытеснять воду из понтонов. Облегченные цилиндры с огромной силою выталкивались окружающей водою на поверхность моря. Они всплывали в воде, как аэростат в воздухе. Совместная подъемная их сила при полном вытеснении из них воды равнялась бы 200 × 12, т. е. 2400 тонн. Это превышает вес затонувшего «Садко», так что ради более плавного подъема понтоны были освобождены от воды только частично.

Рисунок 52. Схема подъема «Садко»; показан разрез ледокола, понтоны и стропы.

Тем не менее подъем осуществлен был лишь после нескольких неудачных попыток. «Четыре аварии терпела на нем спасательная партия, пока добилась успеха, — пишет руководивший работами главный корабельный инженер ЭПРОН Т. И. Бобрицкий [37] [37] В книге «Завоевание глубин», изд-во «Молодая гвардия». . — Три раза, напряженно ожидая судна, мы видели вместо поднимающегося ледокола стихийно вырывающиеся наверх, в хаосе волн и пены, понтоны и разорванные, змеями извивающиеся шланги. Два раза показывался и снова исчезал в пучине моря ледокол, прежде чем всплыл и окончательно удержался на поверхности».

Среди множества проектов «вечного двигателя» было немало и таких, которые основаны на всплывании тел в воде. Высокая башня в 20 м высоты наполнена водой. Наверху и внизу башни установлены шкивы, через которые перекинут прочный канат в виде бесконечного ремня. К канату прикреплено 14 полых кубических ящиков в метр высоты, склепанных из железных листов так, что внутрь ящиков вода проникнуть не может. Наши рис. 53 и 54 изображают внешний вид такой башни и ее продольный разрез.

Как же действует эта установка? Каждый, знакомый с законом Архимеда, сообразит, что ящики, находясь в воде, будут стремиться всплыть вверх. Их увлекает вверх сила, равная весу воды, вытесняемой ящиками, т. е. весу одного кубического метра воды, повторенному столько раз, сколько ящиков погружено в воду. Из рисунков видно, что в воде оказывается всегда шесть ящиков. Значит, сила, увлекающая погруженные ящики вверх, равна весу 6 м 3воды, т. е. 6 тоннам. Вниз же их тянет собственный вес ящиков, который, однако, уравновешивается грузом из шести ящиков, свободно свисающих на наружной стороне каната.
