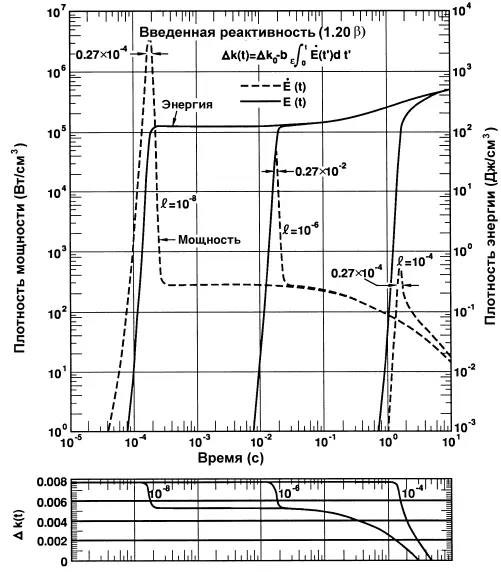

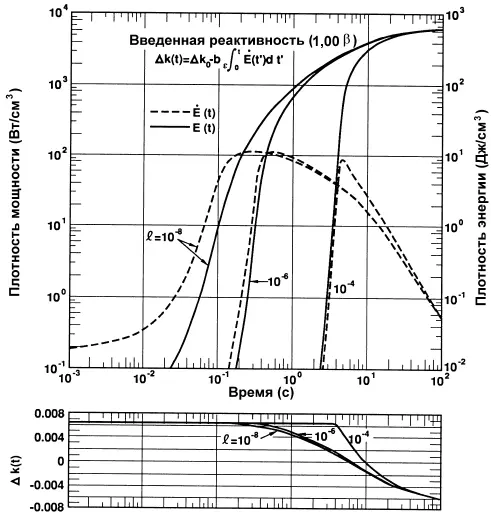

Некоторые из результатов, показанных на рисунках 63 и 64, можно получить аналитически. Для достаточно больших шагов увеличения реактивности выше критичности на мгновенных нейтронах запаздывающими нейтронами можно пренебречь, и кинетические уравнения можно проинтегрировать и получить полный выход при резком увеличении мощности [7] Подобный же результат можно получить для области критичности на запаздывающих нейтронах, но неадиабатическое поведение искажает результат. .

dE/dt = 2Δk p/ b, (2)

где Δk p— это шаг приращения по отношению к мгновенной критичности.

Полуширина пика описывается формулой

t 1/2= 3,52 l / Δk p, (3)

где l — время жизни нейтронов, а максимальная мощность дается формулой

(4)

Данные, показанные на рисунках 63 и 64, получены в результате интенсивных исследований на экспериментальных системах: реакторах «Годива», KEWB 6и SPERT и в экспериментах CRAC 5.

Реакторы «Годива I» и «Годива II» представляли собой почти целиком твердые критические металлические сборки из урана (93 % 235U), используемые для установок по облучению. При нескольких центах выше мгновенной критичности контролируемая мгновенная вспышка мощности дала отличную экспериментальную картину, дополняющую кривые на рисунках 63 и 64. Из-за теплового расширения возникает мгновенный отрицательный температурный коэффициент реактивности, около 4,3 X 10 3β/°C (в зависимости от модели), который непосредственно связан с накоплением энергии деления. Изменение во времени происходит столь быстро, что никакое тепло из системы не теряется. Когда шаг изменения реактивности увеличивается до 4 центов или до 5 центов выше критичности на мгновенных нейтронах, появляются новые эффекты. Мощность растет до такой высокой величины, что тепловое расширение отстает от роста накопления энергии, и простое соотношение между E и Δk pв уравнении (2) перестает быть справедливым. При еще более высоких шагах изменения реактивности выделение энергии становится пропорциональным квадрату, а затем кубу исходного превышения реактивности. Структурные разрушения от ударных волн начинаются при 10 центах или 11 центах, определяя, таким образом, предел для плановых повторяющихся вспышек.

Переходное поведение систем растворов изучалось на двух реакторах KEWB 6. Активная зона KEWB-A представляла собой сферу из нержавеющей стали объемом 13,6 л, содержащую 11,5 л раствора высокообогащенного UO 2SO 4, отражателем был толстый графит. Этот реактор позволял исследовать переходные режимы в системах растворов, в течение которых период достигал 2 миллисекунд. Активная зона KEWB-B была сконструирована специально так, чтобы получить в этих экспериментах период в 1 мс. В нем активная зона была цилиндрической и во время экспериментов по изучению переходных процессов (вплоть до приблизительно 5,2 β выше критичности на мгновенных нейтронах) содержала 18 л раствора UO 2SO 4.

В системах KEWB 6в широком диапазоне вспышек мощности преобладающими были, по-видимому, два механизма гашения. Первый из них — это рост температуры нейтронов и тепловое расширение при росте температуры активной зоны, в результате чего мгновенный температурный коэффициент становился равным -2 цента/°C при 30 °C. Этот эффект достаточен для того, чтобы объяснить наблюдаемое энерговыделение вблизи критичности на мгновенных нейтронах, но не он преобладает в экспериментах с большим удалением от нее. Второй механизм гашения — образование пузырьков 104,105. Имеющиеся данные свидетельствуют в пользу того, что во время пика процессом деления создается пустой объем, состоящий из множества очень маленьких пузырьков (микропузырьков) с внутренним давлением от 10 до 1000 атмосфер. Пузырьки позднее объединяются в большие пузыри и покидают систему, приводя к наблюдаемому коэффициенту образования газа около 4,4 л/МДж.

В росте этих микропузырьков, по-видимому, участвует повторное взаимодействие между осколками деления и возникшими после прежних делений микропузырьками. Таким образом можно объяснить механизм гашения, пропорционального квадрату выделения энергии. Эта модель хорошо описывает СЦР в растворах, несмотря на неточное знание того, в каком именно виде пузырьки образуются и растут.

В то время как программы KEWB 6, SPERT и TRIGA были в значительной степени ориентированы на безопасность реакторов, исследования по программе CRAC 5замышлялись и проводились с целью дальнейшего понимания технологических аварий. СЦР инициировалась в цилиндрических емкостях диаметром 300 мм и 800 мм, наполненных растворами высокообогащенного урана с концентрацией от 48,2 г/л до 298 г/л. В большей части экспериментов растворы подавались в емкость с постоянной скоростью до тех пор, пока высота существенно не превышала критическое состояние. В некоторых экспериментах использовался нейтронный источник достаточной интенсивности, чтобы началась вспышка мощности, как только система достигала критичности, в то время как отсутствие такого источника в других экспериментах позволяло системе оказаться в надкритическом состоянии на мгновенных нейтронах до развития цепной реакции, в результате чего получался более высокий энерговыход.

В присутствии источника нейтронов величина энерговыхода в пике хорошо коррелировала со скоростью введения реактивности. Для периода короче 10 миллисекунд удельная мощность в пике, как было найдено, изменялась как обратный период в степени 3/2, что находится в согласии с предсказаниями, основанными на результатах экспериментов KEWB 6.

Результатом выполнения программы CRAC 5является также получение полезных данных о мощности дозы, ожидаемой вблизи емкостей с растворами, в которых произошла СЦР (в отсутствие биологической защиты). Для цилиндра диаметром 300 мм на расстоянии 4 м от его поверхности доза составила около 3 X 10 —15Р на акт деления, а для цилиндра диаметром 800 мм — около 5 X 10 —16Р на акт деления.

Активные зоны реактора SPERT I (реактор гетерогенный, замедлитель и отражатель нейтронов — вода) были двух основных типов 93. Топливо зоны первого типа было в форме алюминиево — урановых пластин, как в реакторе для испытания материалов (MTR), и активные зоны спроектированы так, что в них имелись разные области: от области со слабым замедлением до более опасной области со слишком большим замедлением. Активная зона второго типа была составлена из заключенных в оболочку стержней UO 2диаметром приблизительно 10 мм. Обогащение урана в этих стержнях составляло 4 %.
