Конечно, так рассуждать нельзя. Расходы, особенно в малых технических системах, при сравнении их с большими нельзя считать пропорциональными их размерам. (Тогда, например, железнодорожный костыль будет дороже булавки в 10000 раз!). Таким путем можно получить совершенно фантастические цифры. На самом деле суточные (и сезонные) колебания, например, температуры воздуха или воды могут успешно, с большим экономическим эффектом использоваться для решения локальных энергетических задач. Кроме работы возможно получение и других полезных результатов. В общем случае возможный полезный эффект определяется максимальной работой (эксергией), которую можно получить, приводя какое-либо тело в равновесие со средой дважды: сначала при одних ее крайних параметрах (р' О.С., T' О.С.), а затем при других (рʺ О.С.≠ р' О.С., Tʺ О.С.≠ Tʺ О.С.). Если, например, зимой при T' О.С.запасти большое количество льда с температурой, скажем, —10 °С, то летом при Tʺ О.С.= 20°С 1 кг льда (даже если учитывать только его теплоту плавления) будет обладать большой эксергией. Точно так же нагретый летом до температуры окружающей среды грунт может служить (и уже используется) для теплоснабжения в зимнее время.

Использование таких энергетических резервов может дать существенный экономический эффект (и в малом, и в крупном масштабе).

Другая группа псевдо-ppm не связана с изменением параметров окружающей среды. Их действие происходит, на первый взгляд, без использования каких-либо разностей потенциалов.

Среди них особенно известны «самобеглый шарик» и «пьющая утка», которую иногда называют у нас в стране «утка Хоттабыча» [86] Почему эту игрушку назвали именем старика Хоттабыча — героя известной книги Н. Лагина — можно только догадываться. Скорее всего потому, что Хоттабыч мог творить всякие чудеса. Мы уже видели, что его имя даже связали с ppm-2 («структура Хоттабыча»). .

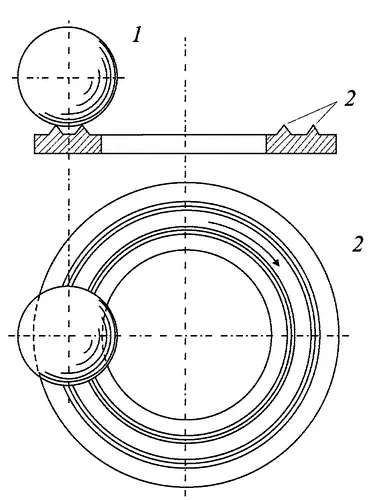

«Самобеглый шарик»устроен очень просто (рис. 5.13). На свинцовые кольцевые концентрические «рельсы» треугольного сечения кладется медный или бронзовый шар, диаметр которого в 2-3 раза больше размера колеи. Как только экспериментатор отпускает шар, поставленный на рельсы, он начинает без всякой видимой причины катиться по рельсам, описывая безостановочно один круг за другим. Если шар остановить, а затем отпустить, то он покатится снова. Этот опыт производит большое впечатление, так как, на первый взгляд, причина движения шарика совершенно непонятна. Однако объяснение здесь очень несложное. Шарик предварительно нагревают. Теплопроводность свинца сравнительно невелика. Поэтому шарик, соприкасаясь с рельсами, нагревает места контакта. Свинец, расширяясь, образует небольшие бугорки на рельсах, с которых шарик скатывается; дальше такие бугорки образуются непрерывно вслед за движением шарика и постоянно толкают его дальше. К тому моменту, когда он вернется к исходному месту, рельсы успевают остыть, и образование бугорков на них продолжается. Так шарик будет кататься довольно долго, пока его температура и температура свинцовых колец рельсов практически выравняются.

Этот опыт очень наглядно иллюстрирует принцип Карно. Есть разность температур — есть движение; нет разности температур — движения нет (а внутренней энергии и в шарике, и в плите с рельсами — хоть отбавляй, почти столько же, сколько было и перед началом движения; она только распределилась равномерно).

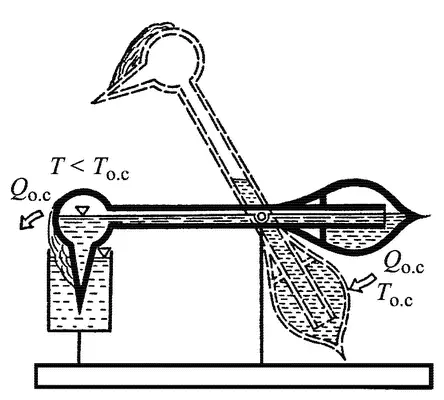

«Утка Хоттабыча», внешний вид и разрез которой показаны на рис. 5.14, не нуждается в предварительном нагреве, она и не останавливается так быстро, как шарик (а может и вообще не останавливаться). Она исправно качается вокруг горизонтальной оси, каждый раз опуская клюв в воду, чтобы напиться, и снова поднимая голову вверх. Эти движения все время повторяются без всякой видимой причины и продолжаются, пока в стаканчике есть вода. Никакой разности температур между этой водой и окружающим воздухом, которую можно было бы использовать для движения, тут нет: их температуры одинаковы. Причина движения утки становится ясной, если познакомиться с ее устройством. «Голова» утки представляет собой сосуд, соединенной прямой трубкой с «туловищем» — другим большим сосудом, в который эта трубка входит так, что достает почти до его дна. Внутренняя полость заполнена легкокипящей жидкостью — диэтиловым эфиром (Н 5С 2-О-С 2Н 5) так, чтобы при горизонтальном положении ее уровень был примерно на середине трубки. Чтобы пустить утку в ход, нужно окунуть ее клюв в воду. Тогда вата, закрепленная на головке, увлажняется и вследствие испарения воды головка несколько охлаждается. Это приводит к некоторому понижению давления пара внутри утки и понижению температуры эфира. В этом горизонтальном положении утки паровые пространства головки и туловища сообщаются через трубку и давление в них становится одинаковым. Поскольку количество жидкости в туловище немного больше, оно перевешивает, головка поднимается и утка принимает наклонное положение, показанное на рисунке штриховыми линиями. Жидкость перекрывает сообщение между паровыми пространствами головки и туловища. Жидкость в туловище подогревается до температуры окружающей среды, частично испаряется и образовавшийся пар выталкивает большую часть жидкости через трубку в головку, которая перевешивает, и утка снова опускает клюв в воду. Обе полости снова сообщаются, давление выравнивается, и жидкость опять стекает в туловище. Процесс повторяется и может продолжаться до тех пор, пока в стаканчике, откуда утка пьет, будет вода.

Многие сторонники «инверсии энергии» очень любят и рекламируют эту игрушку. Действительно, чем не прообраз ppm-2? Она действует, «извлекая тепло из окружающей среды», и «концентрирует» его, превращая в работу. Часто и объяснения, приводимые в популярной литературе, даже посвященной вечному двигателю, вносят путаницу, например, фразы такого типа: «Постоянные качания утки происходят только благодаря тому, что она отбирает тепло от окружающего воздуха». Дело, конечно, не только (и не столько) в этом. Никакое устройство, в том числе и утка (даже принадлежащая самому Хоттабычу), не могло бы «отбирать тепло» от окружающего воздуха без затраты на это какой-либо эксергии, получаемой извне. Для этого нужно располагать разностью потенциалов между окружающей средой и находящимся в ней каким-либо телом. Но откуда в данном случае берется эксергия? И температура, и давление в окружающей среде — воздухе не имеют никаких перепадов, которыми можно было бы воспользоваться. Вода, которую «пьет» утка, тоже имеет ту же температуру, что и воздух. Однако здесь существует все же один перепад, за счет которого утка и работает. Этот перепад связан с разницей давлений водяного пара над поверхностью воды и в воздухе. Так как воздух обычно не насыщен водяным паром (относительная влажность (φ < 100%), то на поверхности воды все время происходит ее испарение с соответствующим понижением температуры. В сосуде это не чувствуется — воды много, а поверхность испарения мала. Но вата на головке утки — другое дело: ее поверхность велика, а воды в ней немного. Поэтому она охлаждена всегда; ее температура ниже температуры окружающей среды. Эта разность температур и обеспечивает работу «утки Хоттабыча». Но она вторична и возникает как следствие разной упругости пара в окружающей среде (воздухе) и над поверхностью воды. Если накрыть утку колпаком, то воздух под ним быстро насытится влагой, испарение ее с головки прекратится и «извлечение тепла из окружающей среды» на этом закончится [87] В труде проф. М.А.Мамонтова [3.18], который мы уже разбирали в этой главе, есть несколько слов и об «утке Хоттабыча». Вот что в ней написано: «Факт регулярного действия системы Хоттабыча при отсутствии каких-либо других источников энергии, кроме тепла атмосферы, означает, что структура Хоттабыча обладает по сравнению с ординарной закрытой структурой особым свойством, позволяющим получать работу за счет природного тепла». Комментарии здесь, по-видимому, не нужны. .
