Сторм Данлоп - Азбука звездного неба

Для получения точечных изображений звезд необходима своего рода экваториальная установка фотокамеры; довольно часто ее устанавливают соосно с гидирующим телескопом. Если такого телескопа нет, то можно сделать простую монтировку только для фотокамеры. Слежение за звездами можно осуществлять ручным способом; соответствующая установка малогабаритна, и ее легко перемещать с места на место. Но часто для слежения за звездами в фотокамерах, как и в телескопах, используется электропривод. Однако в любом случае ось фотокамеры должна быть достаточно точно ориентирована на полюс, причем чем длиннее фокус объектива и продолжительнее экспозиция, тем точнее должна быть ориентирована ось прибора.

Даже при хорошем качестве привода в процессе длительной экспозиции различные ошибки обычно накапливаются, что приводит к смещению изображения звезды; поэтому при фотографировании необходима соответствующая коррекция, особенно при использовании длиннофокусных объективов. Если фотокамера установлена на большом телескопе, последний может служить гидом при фотографировании. На установках, предназначенных исключительно для фотографирования небесных тел, гидирование может осуществляться специальным небольшим длиннофокусным рефрактором. В обоих случаях гидирование можно производить по любой яркой звезде, так как фотокамера и телескоп могут быть направлены в несколько различные области неба.

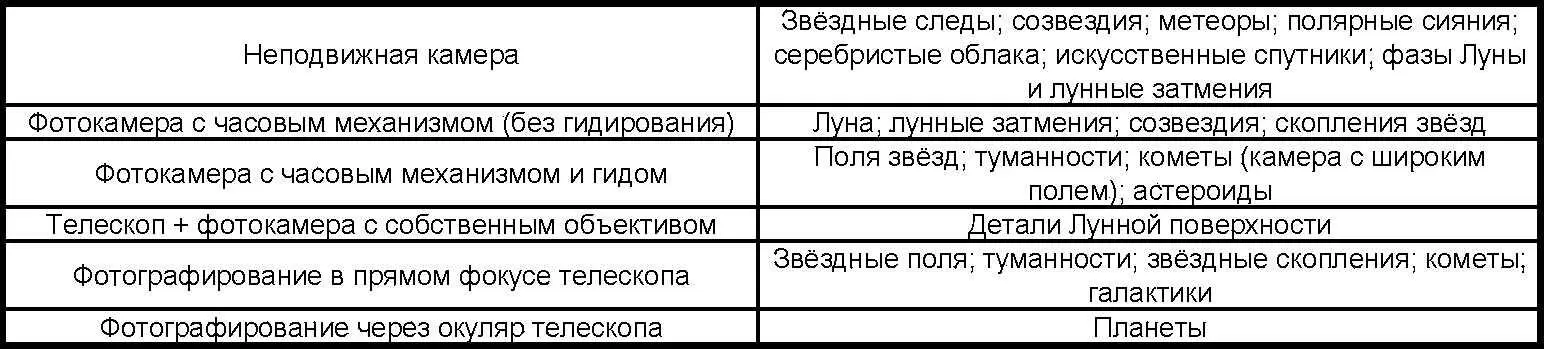

Таблица №7

Фотографирование

Условия видимости существенно влияют на качество астрономической фотографии, особенно это заметно при фотографировании в телескопы и при длительных экспозициях. Атмосферные помехи обычно значительно слабее сказываются на качестве фотографий, чем неправильная установка полярной оси телескопа или несовершенство механической части и системы гидирования.

Фотографирование небесных тел можно производить непосредственно через окуляр телескопа; при этом фотокамера, установленная за окуляром, и сам окуляр должны быть сфокусированы на бесконечность. Качество изображения значительно улучшается, если снимки делать в фокальной плоскости телескопа. При этом кассета с фотографической пленкой или пластинкой устанавливается в первичном фокусе телескопа. Фотографирование в первичном фокусе позволяет лучше использовать свет, собираемый объективом. Масштаб изображения определяется фокусным расстоянием объектива телескопа; если это расстояние выразить в миллиметрах, деленных на градусы (мм/град), то оно приблизительно равно фокусному расстоянию в миллиметрах, деленному на 57,3. Так, телескоп с фокусным расстоянием 1200 мм (диаметром объектива 150 мм и фокальным отношением f/8) создает в прямом фокусе изображение размером около 21 мм/град, и при фотографировании на 35-миллиметровой фотопленке удается получить изображение участка звездного неба площадью 1,7 х 1,1 квадратных градусов. Это значительно больше нормального поля зрения невооруженного глаза, поэтому внефокальные изображения на краю кадра искажаются из-за кривизны поля телескопа. (Чтобы избежать или уменьшить влияние кривизны поля, изготавливают специальные объективы с плоским фокальным полем.)

Другие аберрации, особенно кома, характерные для телескопов системы Ньютона, наиболее сильно проявляются на краю поля зрения. В некоторых случаях кривизна поля и другие аберрации уменьшаются с увеличением фокусного расстояния, поэтому иногда полезно изменить эффективное фокальное отношение телескопа.

Качество изображения можно улучшить либо с помощью линзы Барлоу (с. 85), либо при фотографировании через окуляр, который, кроме того, увеличивает изображение. К последнему способу прибегают довольно часто, особенно при фотографировании планет. Линейный диаметр изображения Луны в прямом фокусе телескопа с фокусным расстоянием 1200 мм составляет 10,9 мм. (То же относится и к Солнцу, видимый диаметр которого, как и у Луны, составляет около 30'; правда, при фотографировании Солнца, как уже говорилось, следует соблюдать особые предосторожности.) Диаметры изображений таких планет, как Венера и Юпитер (их наибольшие видимые угловые диаметры достигают 60" и 45" соответственно), составляют в фокальной плоскости названного телескопа всего 0,35 и 0,24 мм, так что для изучения планет необходимо повысить увеличение. Но увеличение изображения неизбежно уменьшает его яркость, и тогда требуются длительные экспозиции со всеми вытекающими отсюда последствиями.

Для фотографирования туманностей и других протяженных объектов с помощью длиннофокусного телескопа с большим диаметром объектива необходимо устройство, укорачивающее фокус (см. с. 85). Чем короче эффективное фокусное расстояние и больше светосила (т.е. меньше фокальное отношение), тем короче нужна экспозиция, правда, изображение при этом уменьшается, что в свою очередь требует большего увеличения.

Для фокусировки фотокамеры используются переходники, соединяющие ее с подвижной фокусирующей трубой телескопа. Одна из важнейших проблем фотографирования в телескоп-нахождение точного положения главного фокуса. Применять для этих целей имеющиеся в продаже фокусирующие экраны очень неудобно, так как они предназначены для наведения на яркие объекты. В астрономической практике такие экраны в лучшем случае могут использоваться при фотографировании Луны и других ярких небесных тел. Если вы располагаете более дорогими и сложными фотокамерами с набором взаимозаменяемых экранов, то для астрономических целей вполне подойдет прозрачный экран с нанесенным на него крестом нитей. Соединив фотокамеру с увеличительной линзой окуляра, прежде всего убедитесь, что изображение креста нитей четкое. Здесь, разумеется, вы вполне обойдетесь без телескопа; достаточно просто навести камеру без объектива на равномерно освещенную поверхность, например на лист бумаги. После этого зафиксируйте положение фокуса увеличительной линзы окуляра. Далее, глядя через эту линзу, добейтесь с помощью окуляра телескопа четкого изображения как небесного тела, так и креста нитей.
