«Плот» весит 23 кг, имеет размеры 270X300X415 мм и может работать с 6-метровой телескопической антенной, 9-метровой мачтовой и 100-метровой, запускаемой при помощи коробчатого змея.

Радиолокационные пассивные отражатели, установленные на парусных, гребных, деревянных, пластмассовых лодках, также относятся к средствам сигнализации, по которым судоводители судов, где установлены судовые радиолокационные станции, обнаруживают маломерные суда. Установка пассивных радиолокационных отражателей необходима для своевременного обнаружения маломерного судна судами большого флота как на открытых водных пространствах, так и на внутренних водных путях. Известно много случаев, когда своевременное обнаружение маломерного судна при плохой видимости и в тумане предупреждало столкновение мелких судов с крупными при изменении последним своего курса.

Наличие пассивных радиолокационных отражателей на маломерных судах имеет решающее значение в спасательных операциях по розыску судов, унесенных в море.

Пассивный радиолокационный отражатель состоит из трех металлических точно взаимно перпендикулярных дисков диаметром 240 мм и толщиной 1 мм. К одному из дисков прикрепляется стальная трубка диаметром 50 мм и длиной 130 мм. Она насаживается на деревянный двухметровый шток, который вместе с отражателем устанавливается вертикально на мачте.

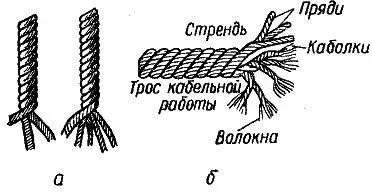

Рис. 150. Тросы: а – трехпрядный и четырехпрядный тросы тросовой работы; б – пеньковый трос кабельной работы и его части

Такелажными работами называются все работы с тросами при изготовлении такелажа, буксиров, швартовных концов и др. Тросом называется всякая веревка на судне.

Тросы бывают растительные, стальные и синтетические. Растительные тросы бывают пеньковые, манильские, сизальские и хлопчатобумажные (рис. 150). Пеньковый трос может быть бельным и смоленым Смоленый трос долговечнее, но немного слабее бельного. Из растительных тросов лучшими для швартовки судна являются пеньковые бельные или смоляные Растительные тросы боятся сажи, высоких температур, масел. Если бельный трос в середине светлый, то качество его хорошее, если имеет коричневый цвет, значит, трос прелый.

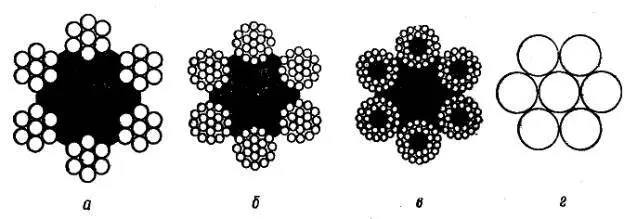

Рис. 151. Стальные тросы: а – жесткий; б – полужесткий; в – гибкий; г – бензель

Стальные тросы изготовляют из оцинкованных проволок (рис. 151). Имея большую крепость, чем растительные, эти тросы более жесткие, а поэтому не так удобны в работе. Чем больше проволок в тросе, тем он мягче, эластичнее, тем удобнее с ним работать.

За тросами требуется уход: растительные тросы после работы просушивают, стальные один раз в месяц смазывают тавотом или отработанным маслом. Кислоты и щелочи портят любые тросы.

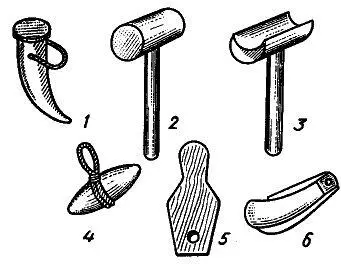

Рис. 152. Такелажный инструмент 1 – свайка, 2 – мушкель, 3 – полумушкель, 4 – драек, 5 – лопатка, 6 – нож

Такелажный инструмент используется при работе с тросами (рис. 152) При помощи свайки пробиваются пряди троса при заделке огонов, соединений тросов. Драек применяется для обтягивания бензелей, найтовов и околачивания такелажных огонов и узлов. Мушкель – деревянный молоток для околачивания тросов. Гардаман – кожаный «наперсток» со стальной или медной головкой на ладони.

Кроме того, в набор такелажных инструментов входят нож, зубило, молоток и лопатка.

Узлы служат для связывания тросов и скрепления их с какими-либо предметами, оборудованием и пр. Они должны быстро вязаться и развязываться, но самопроизвольно не распускаться. Основные узлы (рис. 153).

Прямой узел служит для скрепления двух концов троса небольшого диаметра (при небольшом растягивающем усилии во избежание затягивания узла).

Рифовый узел употребляется в том случае, когда требуется быстрая отдача связанных снастей, для чего нужно дернуть за свободный конец троса.

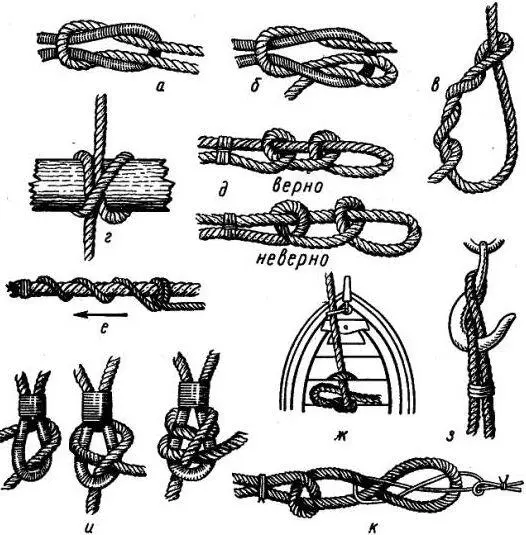

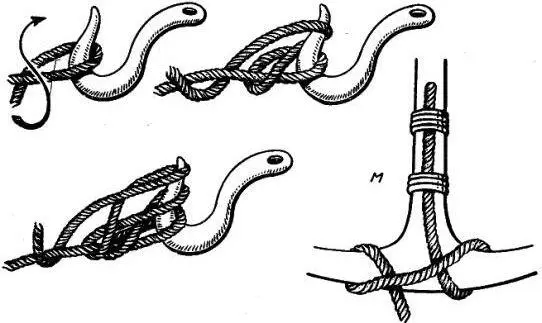

Рис. 153. Морские узлы: а – прямой, б – рифовый, в – удавка, г – выбленочный; д – простой штык; е – стопорный узел; ж – шлюпочный узел; з – гачный узел; и -шкотовый (слева) и брамшкотовый (справа); к -плоский узел; л – буксирный, м- буйрепный узел

Удавка применяется для быстрого закрепления троса за бревно и другие круглые поверхности при буксировке. Для прочности узла и уменьшения скольжения на гладкой круглой поверхности дополнительно делается один-два шлага.

Выбленочный узел вяжется в том случае, когда есть предположение, что удавка сползет.

Простой штык применяется при креплении швартовов к рымам и палам. Разновидностью простого штыка является штык с двумя шлагами – он не ползет и не затягивается.

Стопорный узел применяется при креплении фалиней шлюпок, когда подается один буксирный трос на несколько шлюпок.

Шлюпочный узел применяется для прикрепления шлюпки, например, при буксировке.

Гачный узел вяжется для закладывания растительного троса на гак.

Шкотовый узел применяется для вязания шкотов в шкотовые углы парусов. Разновидностью его является брамшкотовый узел, употребляющийся при более сильных нагрузках.

Плоский узел употребляется для связывания тросов различной толщины, например, проводника с буксиром (чаще для этого применяется выбленочный узел с обратной петлей для развязывания).

Буксирный узел служит для закладывания буксирного конца на гаке.

Буйрепный узел употребляется при вязании буйрепа за тренд якоря.

Сплесни служат для сращивания двух тросов. Они бывают короткими и длинными или разгонными. Короткий сплесень дает в месте сращивания небольшое утолщение. Чтобы срастить два троса коротким сплеснем, распускают пряди обоих концов (рис. 154, а). На трос накладывают марку, предохраняющую трос от распускания.

Пряди одного троса накрест вкладывают в пряди другого. Поворачивая трос по солнцу, пробивают ходовую прядь одного троса под встречную прядь другого с таким расчетом, чтобы при затягивании они прижимали друг друга. Обычно делают три пробивки каждой пряди, затем обрезают по полпряди и пробивают еще по разу. Чтобы срастить два троса длинным (разгонным) сплеснем (рис. 154, б), трос распускают на один-полтора метра и накладывают марки. Затем одну прядь вывивают, а на ее место ввивают прядь другого троса. Оставшиеся две нетронутые пряди связывают между собой, а концы прядей отрезают. Для сращивания двух стальных тросов разгонным сплеснем поступают так же. Только пробивку ходовой пряди производят против спуска под две коренные пряди другого троса, зажав при этом одну коренную прядь, находящуюся слева. Так пробивают все пряди по порядку справа налево, зажимая одну коренную и пропуская под нее две другие.
