Линейные условные знаки применяют для изображения объектов линейного характера, длина которых выражается в масштабе карты или плана, а ширина изображается с искажением.

Площадные условные знаки применяют для заполнения площадей объектов, выражающихся в масштабе карты или плана и ограничиваемых контурами.

Пояснительные условные знаки применяются для дополнительной характеристики объектов и показа их разновидностей.

С изменением масштаба условные знаки несколько изменяются, но их общее начертание сохраняется. Однако при изображении некоторых предметов местности в более мелких масштабах приходится переходить от масштабных условных знаков к внемасштабным. Например, населенные пункты на картах мелких масштабов изображаются кружками.

Студент должен на листе бумаги размером 20×16 см нарисовать условные знаки. Для этого надо расположить один под другим ряд прямоугольников размером 1×2 см, внутри которых нанести условные знаки и подписать сбоку их название. При зарисовке можно пользоваться специальными плакатами или учебником геодезии (Приложения А, Б).

Географическими координатами точки являются ее долгота и широта. Вначале следует прочесть географические координаты углов карты. На рисунке 1 показана долгота западного меридиана 18°00´, а восточного 18°07´30´´, 54°40´ и 54°45´ – широты параллелей, ограничивающих карту с Юга и Севера.

Для определения географических координат точек на карте нанесена градусная рамка с минутными интервалами, которые через один залиты на половину высоты черным цветом. Определим географические координаты точки А. Для этого из точки А проводим линии, параллельные меридиану, и параллели, ограничивающие карту (рисунок 1).

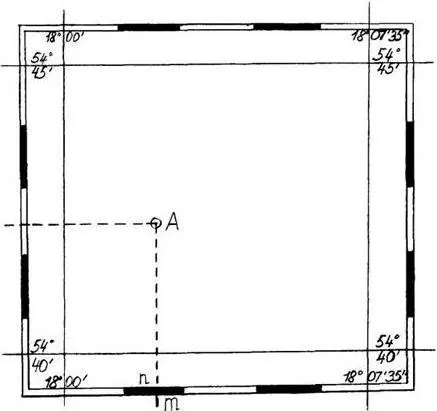

Рисунок 1 – Определение геодезических координат точки

По градусной рамке отсчитываем долготу λ = 18°02´, широту φ = 54°42´30´´.

Число секунд определяется следующим образом. Замеряем длину отрезков m и n в миллиметрах. Как указано выше, отрезок m равен 1 минуте или 60 секунд. Следовательно, одна секунда соответствует мм. Зная длину отрезка n в мм, определяем число секунд X по формуле:

Пример. Допустим, что длина отрезка m равна 12 мм, а длина отрезка n равна 2 мм. Следовательно, секундам, а долгота λ = 18°02´+10´´= 18°02´10´´.

По указанию преподавателя, студент должен определить географические координаты одной-двух точек.

Линия, проходящая по самым высоким точкам рельефа, от которой в противоположные стороны направляется сток ливневых и снеговых вод, называется водораздельной.

Площадь, ограниченная водораздельной линией, называется водосборной. Для того, чтобы правильно повести водораздельную линию, студент должен уметь читать рельеф по карте.

Рельефом земной поверхности называется совокупность всех неровностей естественного происхождения. Неровности делятся на возвышения и понижения. На топографических картах и планах рельеф обычно изображаются горизонталями.

Горизонталями называются линии на земной поверхности, все точки которых имеют одинаковые отметки. Предположим, что поверхность Земли пересекается рядом параллельных горизонтальных плоскостей, проходящих по высоте через 10 м. Спроектируем линии пересечения этих плоскостей с поверхностью Земли на уровенную поверхность и получим изображение рельефа горизонталями (рисунок 2). Интервал по высоте между секциями плоскостями (в нашем примере 10 м) называется высотой сечения рельефа , или сечением горизонталей. Сечение горизонталей принимается в зависимости от масштаба плана или карты и характера рельефа местности, с тем, чтобы рельеф был наиболее полно охарактеризован и в то же время карта или план не были слишком затемнены.

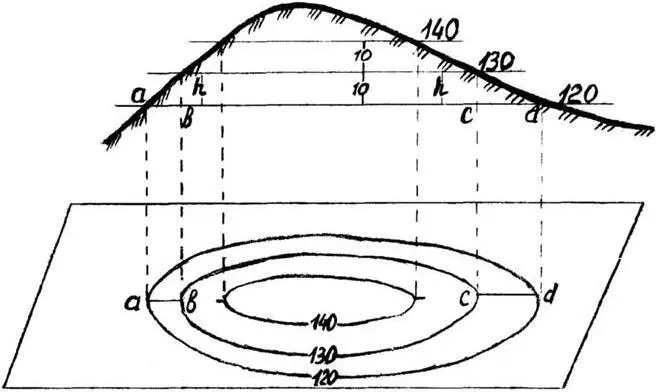

Рисунок 2 – Изображение рельефа на плоскости

Расстояние на карте или плане между двумя соседними горизонталями (рисунок 2) называется заложением.

Горизонтали обладают следующими свойствами: отметки горизонталей кратны высоте сечения рельефа. Например: h = 2 м отметки будут 30, 32, 34 и т. д.; при h = 5 м – 30, 35, 40 и т. д., а при h = 10 м – 30, 40, 50 м и т. д.

Заложение горизонталей характеризует крутизну ската. На крутых скатах горизонтали сближаются (сравните заложение ab и cd на рисунке 2). Следовательно, чем меньше заложение, тем круче скат.

Горизонтали не могут пересекаться, так как они соответствуют разным плоскостям. Чтобы отличить возвышение от понижения и облегчить чтение рельефа, на горизонталях ставят штрих (бергштрих), показывающий направление ската (рисунок 3).

Отметки горизонталей подписывают так, чтобы верх цифры был направлен в сторону повышения местности. Детали рельефа, которые не могут быть отражены при заданной высоте сечения (в нашем примере 10 м), выражаются полугоризонталями и четвертьгоризонталями. Полугоризонтали проводятся через половину, а четвертьгоризонтали – через четверть основного сечения прерывистыми линиями.

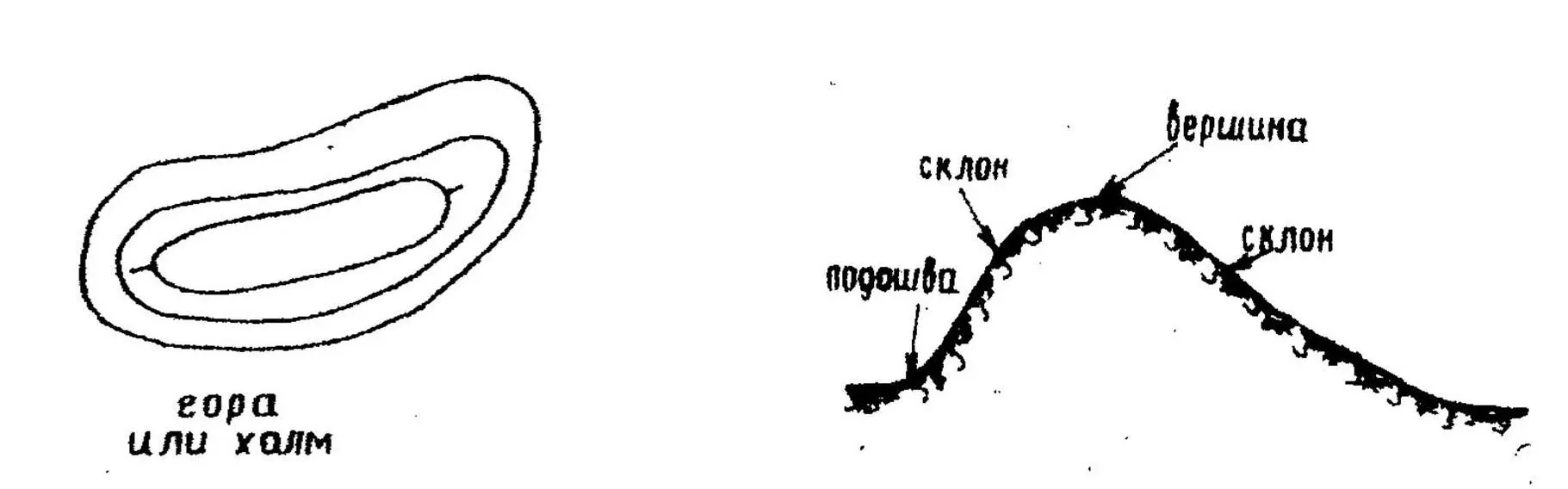

Рисунок 3 – Изображение холма горизонталями

Горизонтали, их отметки и бергштрихи изображаются коричневым цветом; некоторые горизонтали для облегчения их счета утолщаются вдвое.

К возвышенным формам рельефа относятся: горы, холмы и хребты.

Отдельное возвышение над окружающей местностью в виде купола или конуса высотой до 200 м называется холмом , а при высоте более 200 м – горой . Самая высокая часть горы или холма называется вершиной , от вершины идут склоны, низ склона называется подошвой . Замкнутые горизонтали с бергштрихом, направленным наружу от горизонтали к подошве, изображают гору или холм (рисунок 3).

Рисунок 4 – Изображение хребта горизонта лями

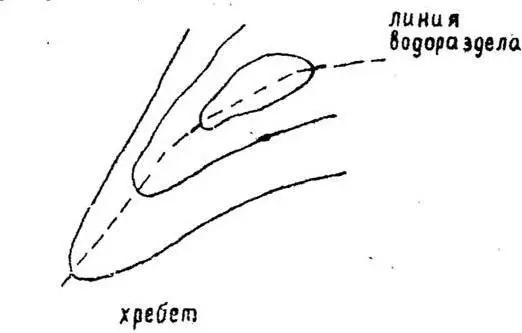

Возвышенность вытянутой формы называется хребтом . Линия, идущая вдоль хребта, называется водоразделом или гребнем . От гребня отходят скаты. Изображение хребта горизонталями показано на рисунке 4.
