Алексей Климов - Сестринское дело в анестезиологии и реаниматологии. Современные аспекты

Дополнительные модули помогают освоить катетеризацию мочевого пузыря у женщин и мужчин, уход за послеоперационными ранами и пролежнями, пальпацию молочной железы в норме и с различной патологией, массаж дна матки и многое другое.

При комплектации этих манекенов имитатором жизненных показателей VitalSim дополнительно можно обучить студентов основам диагностики: аускультация легких, сердца и кишечника, пальпация пульса, измерение АД, оценка ЭКГ.

Также имеются манекены для обучения особенностям ухода за детьми старшего возраста и младенцами.

MicroSim (сценарии работы с пациентами, отвечающие конкретным целям обучения) —это компьютеризованная система «самоуправляемого обучения». Программные модули включают в себя расширенные сценарии работы с пациентами, направленные на достижение конкретных целей при обучении в областях медицинских познаний, разрешения проблем и принятия решений в курсе интенсивной терапии (ALS).

Система MicroSim предлагается в трех различных версиях (добольничный уход, больничный уход и военная медицина) — рис. 1.9:

– удобный графический пользовательский интерфейс;

– реалистичные сценарии работы с пациентами и пострадавшими;

– автоматизированные интеллектуальные средства анализа результатов обучения;

– широкие возможности конфигурирования;

– сохранение данных об обучении на сервере во внутренней сети или интернете.

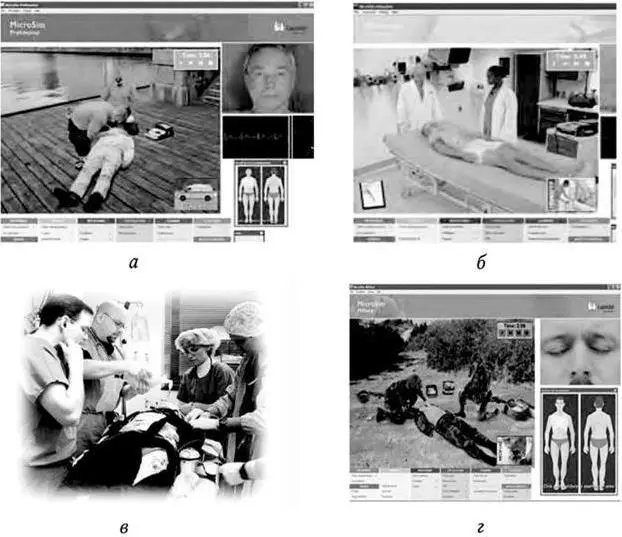

Рис. 1.9. Система MicroSim:

а — добольничный уход; б, в – больничный уход; г – военная медицина

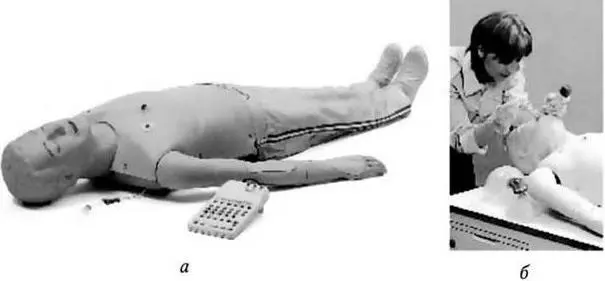

Рис. 1.10. Тренажер ALS «Skilltrainer 200»: манекен с эмитатором сердечного ритма «Нeartsim 200» ( а ), момент интубации на манекене тренажера ( б )

Высококачественная и сравнительно недорогая система обучения ALS(рис. 1.10) поставляется в виде тренажера ALS «Skilltrainer 200» (включает манекен и имитатор сердечного ритма «Нeartsim 200») или как тренажер ALS «Skilltrainer» (только манекен). Это сочетание ценно для инструкторов и медсестер-анестезистов. Система позволяет отрабатывать следующие навыки: интубация (через рот и через нос), дефибрилляция и ЭКГ мониторинг в 3 отведениях, в/в терапия. Тренажер ALS «Skilltrainer 200» поставляется с имитатором сердечного ритма «Нeartsim 200», синхронизированным каротидным пульсом, установкой оро-, и назофарингеального воздуховода.

Имитатор ритма сердца «Нeartsim 200»(рис. 1.11) является портативным имитатором ЭКГ, созданным для воспроизведения основного, модифицированного и педиатрического ритма с различной частотой и силой пульса. Этот прибор в одном компактном, удобном блоке воспроизводит все значимые ритмы для проведения курса ACLS, а также воспроизводит 30 различных сердечных ритмов; 17 модифицированных ритмов, включая Torsade dе Pointes, 7 педиатрических ритмов. Он совместим с манекеном младенца ALS «Baby» и всеми обновлениями кожи груди для дефибрилляции. Имеет специальные характеристики, вклюРис. 1.11. Имитатор чая пароксизмальный ритм, игнорирование ритма сердца «Нeartsim разряда и различную силу пульса. Поставля ется в специальном мягком чехле.

Рис. 1.11. Имитатор ритма сердца «Неаrtsim 200»

Рис. 1.12. Имитатор крикотиреотомии

Рис. 1.13. Манекен АТ «Кеllу Тоrsо»

Имитатор крикотиреотомии.Навыки крикотиреотомии иглой и хирургически можно практиковать на этой модели, которая относится к серии манекенов взрослых (исключая «Tuff Kelly»). Эта модель имеет натуральную величину головы для крикотиреотомии, анатомически точные ориентиры, имитацию легких, крикотиреотомию иглой и хирургически, одну ригидную и одну мягкую трахею, а также заменяемую кожу шеи с памятью самовосстановления. Модуль смонтирован на подставке и поставляется с одной ригидной и одной мягкой взаимозаменяемой трахеей, баллоном легких, поддерживающим стержнем, кожей шеи и подставкой (рис. 1.12).

Манекен AT «Kelly Torso»создан для реалистичной практики восстановления проходимости дыхательных путей и катетеризации центральных вен, для интубации через рот, через нос, по пальцу. Имеет постановку орофарингеального/назофарингеального воздуховода, интубацию правого главного бронха, декомпрессию напряженного пневмоторакса – с двух сторон по среднеключичной линии, катетеризация подключичной и яремной вен справа, включает: ремонтный комплект (пневмоторакс/центральная линия), силиконовый спрей, верхний чехол (только для торса), транспортный чемодан (рис. 1.13).

Дополнительные устройства для использования симулятора «VitalSim» без манекена.

Симулятор аритмий для «VitalSim»(симулятор с соединительным кабелем и кейс для транспортировки) воспроизводит более 1400 комбинаций сердечных ритмов по 3 отведениям, возможен просмотр ЭКГ при использовании обычного прикроватного монитора. В симуляторе возможно изменять характер, частоту сердечного ритма и его продолжительность, программирование ожидающего ритма, можно запрограммировать алгоритм изменения ритма согласно сценарию, имеет 3 отведения ЭКГ, наружную кардиостимуляцию (с захватом и без), изменяемый порог чувствительности, дефибрилляцию (25 – 360 Дж) – рис. 1.14.

Рис. 1.14. Симулятор аритмий для «VitalSim»

Рис. 1.15. Симулятор звуков для «VitalSim*»

Симулятор звуков для «VitalSim*»(4 динамика, соединительный кабель и кейс для транспортировки) позволяет обучать аускультации одновременно нескольких студентов. Воспроизводит более 40 нормальных и патологических звуков сердца, легких и кишечника, дыхательные шумы с изменяемой частотой 0 – 60 в минуту, тоны сердца с изменяемой ЧСС, нормальные и патологические шумы кишечника (рис. 1.15).

Симулятор АД для «VitalSim*»(женская рука для измерения АД с соединительным кабелем, тонометр, кейс для транспортировки) предназначен для обучения процедуре измерения неинвазивного АД, аускультативная и пальпаторная имитация измерения АД (рис. 1.16).

Рис. 1.16. Симулятор АД для «VitalSim*» 40
