• соответствие производительности всех устройств технологического процесса обработки информации;

• ориентация на типовые технические срества реализации операций технологического процесса;

• обеспечение высокой надежности работы устройств;

• минимальные капитальные затраты на приобретение и эксплуатацию технических средств.

Для реализации операций технологического процесса обработки информации используются специализированные технические средства, типы которых представлены на рис. 3.3.

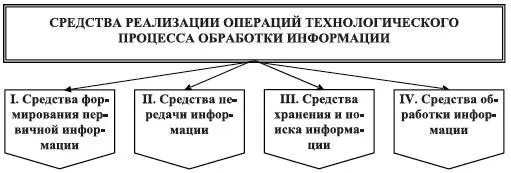

Рис. 3.3. Средства реализации операций технологического процесса

I. Средства формирования первичной информации

Для формирования первичных данных в информационных технологиях используется разнообразный набор технических средств сбора и регистрации информации, в которых зачастую совмещаются обе вышеуказанные операции. Различают следующие группы устройств, представленных на рис. 3.4.

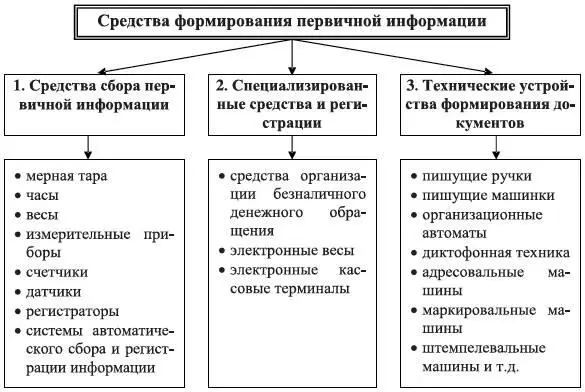

Рис. 3.4. Средства формирования первичной информации

1. Средства сбора первичной информации служат для подсчета затраченного времени, результатов труда человека, работы и простоев оборудования и т. д.

Полуавтоматический и автоматический способы сбора информации применяются для получения массовой информации в производственных цехах.

Выделяют два метода сбора первичной информации:

в режиме реального времени;

в регламентном режиме.

Для режима реального времени характерен периодический опрос удаленных пунктов регистрации первичной информации, находящихся на рабочих местах. Опрос и передача информации на центральную ЭВМ вычислительного комплекса для учета, контроля выработки продукции и выдачи нового задания выполняются автоматически (рис. 3.5).

Режим реального времени – это режим обработки данных, при котором обеспечивается взаимодействие вычислительной системы с внешними по отношению к ней процессами в темпе, соизмеримом со скоростью протекания этих процессов.

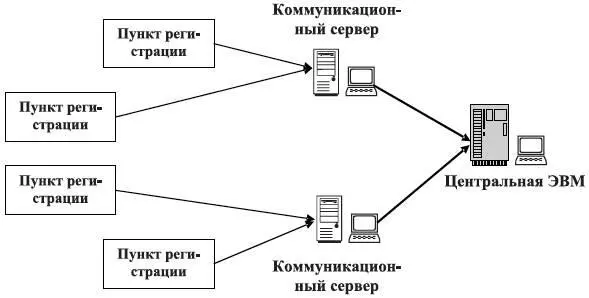

Рис. 3.5. Метод сбора информации в режиме реального времени

Метод сбора первичной информации в регламентном режиме – это метод, при котором передача информации осуществляется с удаленных пунктов по мере накопления информации или по окончании некоторого периода времени, например, смены (рис. 3.6.).

К средствам сбора первичной информации можно отнести мерную тару, часы, весы, измерительные приборы, счетчики, датчики, регистраторы, системы автоматического сбора и регистрации информации и т. д.

В качестве мерной тарына предприятиях используются различные ящики, коробки, кассеты и другие приспособления для подсчета различных видов деталей.

Регламентный режим – это режим обработки данных, при котором обработка информации производится в заранее определенные сроки (по регламенту).

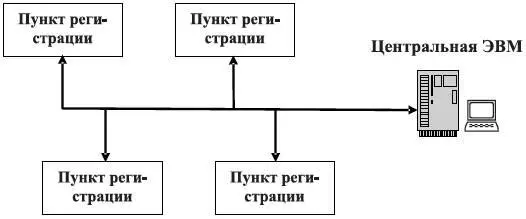

Рис. 3.6. Метод сбора первичной информации в регламентном режиме

Весыбывают настольные, автоматические и специального назначения (почтовые, транспортные, крановые, конвейерные, порционные и т. д.).

Часыразличают общего и специального назначения. На предприятиях обычно используют электрические или электронные первичные и вторичные часы общего назначения. Первичные часы устанавливаются в диспетчерских пунктах, вторичные – в функциональных подразделениях. Все вторичные часы срабатывают от импульсов, поступающих с первичных часов.

Часы специального назначения могут иметь сигнализацию для оповещения или регистрирующие устройства для записи времени на машинные носители информации.

Измерительные приборыиспользуют для измерения различных параметров производственных процессов (электротехнических, акустических, химических и т. д.). Такими устройствами являются, например, измерители потоков (расходомеры), когда объектами измерения являются жидкость или газ. Примером может служить топливомер на автоматизированной АЗС, используемый для измерения отпуска количества горючего.

Счетчикислужат для подсчета различных физических величин (объема вырабатываемой продукции, машинного времени, расхода электроэнергии и т. д.). Счетчики также можно использовать для определения размеров изделия, накопления информации и т. д. Обычно счетчики применяют в тех случаях, когда производство имеет крупносерийный или массовый характер. Счетчиками оснащаются производственные автоматы, штамповочные прессы, маркировочные машины и т. д.

Датчикииспользуются для непосредственного восприятия информации и преобразования ее в форму, пригодную для передачи на другие устройства. По функциональному назначению и принципу работы они весьма разнообразны. Например, датчики первичного учета бывают двух видов:

Датчики выработкисигнализируют, например, о передвижении продукции по конвейеру.

Датчики работывырабатывают сигнал, например, в момент включения и выключения станка.

Регистраторыприменяют для автоматической регистрации результатов измерения на материальном носителе информации. Данные на регистраторы обычно поступают от датчиков. В процессе регистрации информации осуществляется идентификация всех компонентов, участвующих в хозяйственных операциях, указывается количественная характеристика процесса, выявленная при съеме информации, а также выполняется привязка всей записи ко времени.

Регламентный режим – это режим обработки данных, при котором обработка информации производится в заранее определенные сроки (по регламенту).

Идентификация компонентов хозяйственной операции (станка, рабочего, детали и т. д.) – это определение кода конкретного компонента, который может быть числовым, алфавитным или смешанным. Код может быть введен в документ:

• вручную по классификатору;

• с помощью специального считывающего устройства (сканера), читающего штрихкод, нанесенный, например, на деталь;

• путем выборки из списка кодов и наименований компонентов. Этот код хранится в оперативной памяти регистрирующего устройства.
