Андрей Кашкаров - Современные осветительные приборы: выбор, подключение, безопасность

Особенность производства оптики для мощных СЛ в современных условиях – вопрос не праздный. Для понимания его актуальности достаточно выйти в сумерки (ночью) на улицу в крупном городе и сравнить эффективность светодиодных светофоров, ставших уже привычными на наших улицах. Такие светофоры, устанавливаемые на перекрестках и железнодорожных переездах, давно вытеснили по эффективности «старые» светофоры с лампами накаливания. Особенно этот контраст заметен в солнечную погоду.

Однако и сегодня производители оптики «спорят» между собой об эффективном способе отражения света. Основой для светодиодных ламп в данном случае служит модуль XLampTMXR-E7090. Он имеет в основе кристаллы мощных светодиодов на основе InGaN-структур на SiC-подложке, со световым потоком до 200 лм при токе потребления всего 450 мА.

О том, что (какая лампа) лучше и какова статистика аварийности, суть несколько иная тема. Я не утверждаю, что советую устанавливать светодиодные лампы везде, включая коридор квартиры между кухней и туалетом или уличные светофоры. Кто хочет, пусть устанавливает, кто не хочет – не устанавливает. Не надо видеть в тексте сплошь рекомендации. Там отражение фактов и краткий анализ ситуации. А мнений, разумеется, может быть сколь угодно много.

Практический пример гибридного включения разных ламп

На практике выяснилось, что полностью «переводить» домашнее освещение на лампы светодиодные взамен «устаревших» ламп накаливания не всегда во благо.

Оказывается, большое количество светодиодных ламп (параллельно в электрической цепи) в люстрах по 3–5 рожков каждая (установленных в каждой комнате четырехкомнатной квартиры в Санкт-Петербурге и включаемых одновременно) приводит к включению защиты на автоматах с предельным током 25 А.

Дело в том, что в первый момент времени включения импульсные источники питания светодиодных ламп (а также энергосберегающих ламп с электронным балластом, с конденсаторами на входе) представляют для сети переменного тока 220 В 50 Гц очень малое сопротивление, и… происходит срабатывание защиты.

Такая ситуация может возникнуть не только в том случае, когда сеть «перегружена» потребителями электроэнергии, но и во вполне безобидной ситуации, когда одновременно подключаются к питанию 10 (и более) импульсных источников, питающих светодиодные (и «энергосберегающие») лампы мощностью 5 Вт и выше каждая.

Причем ситуация вполне реальна для многоквартирных домов и многокомнатных квартир, я уже не говорю о производственных помещениях, и заслуживает самого пристального внимания, изучения, коррекции. В то время как обычные лампы накаливания, включенные одновременно даже 20 и 30 штук по 75 Вт каждая в параллельной электрической цепи (к осветительной сети 220 Вт 50 Гц), при тех же равных условиях (автомат защиты с предельным током 25 А) не приводят к отключению электроснабжения на конкретном участке.

Сравнительный анализ ситуации

На рис. 1.11 – лампа LED1305G9 производства IKEA, Швеция.

На рис. 1.8 (выше по тексту) представлена светодиодная лампа производства Оптолюкс (Россия). Точное наименование «Оптолюкс Е27 9 Вт 2700 °К / 570 лм», производства компании «Оптоган», Россия.

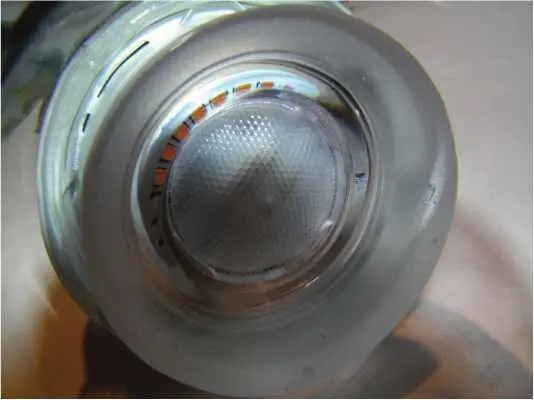

Рис. 1.11. Светодиодная лампа LED1305G9 производства IKEA, Швеция

По техническим характеристикам похожа на светодиодную лампу SUPRA – SL–LED-A60-9W/3000/E27 производства КНР, хотя у нее цвет более «холодный». В этом несомненная разница – надо смотреть на спектр: 2700 ближе к желтому, 3000 – к холодному, китайский – похолоднее и менее безопасен.

Все светодиодные лампы излучают неприятный жесткий холодный белый свет, но никак не теплый белый свет. А такой свет очень вреден для здоровья человека.

Световой поток, указанный в паспортных данных и на колбах ламп, – 2700 °К. Световой поток 60 лм/Вт, то есть 600 лм при 10 Вт. Это ближе к «теплому» свечению, нежели к холодному.

На монохромном фото визуально не заметно, каково свечение лампы LED1305G9 (другая, помощнее LED1307G10).

Однако на практике заметно, что «цвет» свечения далек от «холодного».

В сравнительном анализе выяснилось, что светодиодные лампы типа IKEA без алюминиевого теплоотвода весят всего на 100 г меньше, чем лампа отечественного производства «Оптолюкс» с теплоотводом, занимающим часть корпуса светильника.

В табл. 1.2 представлены сравнительные характеристики по светоотдаче разных типов осветительных ламп.

Таблица 1.2. Светоотдача различных электрических источников освещения

Любая лампа имеет основной параметр – величину потребляемой мощности (Вт). Мощность светодиодных ламп, предназначенных для освещения в быту, находится в пределах 3-15 Вт, однако бывают и намного более мощные варианты для наружного освещения – свыше 100 Вт.

Мощность светодиодных ламп является просто характеристикой скорости потребления электроэнергии, а для понятия силы света лампы необходимо узнать у продавца такой параметр, как световой поток.

В табл. 1.3 представлены электрические и световые характеристики некоторых светодиодных ламп.

Таблица 1.3. Электрические и световые характеристики некоторых светодиодных ламп

По электромагнитной совместимости современные светотехнические изделия соответствует требованиям ГОСТ Р 51318.15, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3 и ГОСТ Р 51514. Степень защиты от внешних воздействий по IP20 соответствует требованиям и условиям ГОСТ 14254.

Такие изделия не требуют обслуживания, кроме периодического (раз в полгода) контроля состояния колбы и желательной (но не обязательной) очистки внешней рассеивающей поверхности мягкой тканью. Органические растворители или легковоспламеняющиеся жидкости использовать для протирки колбы не следует по соображениям электро- и пожаробезопасности.

Бытовые светотехнические изделия имеют 2-й класс защиты от поражения электрическим током по ГОСТ 12.2.007.0.

Электрическая прочность изоляции составляет не менее 1,5 кВ в соответствии с ГОСТ Р МЭК 60598-1 при нормальных условиях (температура окружающего воздуха +22 °C, относительная влажность воздуха 20 %). Следует отметить, что светодиодные лампы не подлежат ремонту в домашних условиях.

Срок службы светодиодов, заявленный производителем, составляет не менее 50 000 часов.

Бытовые изделия нежелательно использовать в помещениях с повышенной влажностью окружающего воздуха – более 80 % – и с большим содержанием пыли. При работе светодиодных ламп рабочая температура теплоотвода может достигать 70 °C. Не рекомендуется смотреть на горящий светодиод – можно повредить глаза.
