Терри Кватрани - Rational Rose 2000 и UML Визуальное моделирование

Выбор граничных классов

Рассматриваемый прецедент взаимодействует только с актером преподаватель. Действие, выполняемое указанным сценарием, — это только одна из возможностей, обеспечиваемых прецедентом (он также определяет, что преподаватель может изменять, удалять, просматривать и печатать курсы). Это означает, что в системе должен быть механизм, позволяющий преподавателю выбирать желаемое действие. Для обеспечения потребностей преподавателя создается специальный класс — параметры курса преподавателя (ProfessorCourseOptions). Дополнительно мы можем указать класс, который служит для добавления новых курсов, доступных преподавателю, — добавление учебного курса (AddACourseOffering).

Выбор классов-сущностей

Данный сценарий состоит из предметов, учебных курсов и назначения преподавателей. Мы можем выделить три класса-сущности: предмет (Course), учебный курс (CourseOffering) и преподаватель (Professor).

Выбор управляющих классов

Добавим один управляющий класс с целью обработки потока событий для прецедента — менеджер курсов преподавателя (ProfessorCourseManager).

Выбранные классы (с установленными стереотипами сущность, управляющий элемент или граничный элемент) могут быть добавлены к модели (см. рис. 4.10). Так как актер преподаватель уже существует, при создании класса преподаватель программа Rational Rose предупредит, что одно и то же имя используется в разных разделах.

Рис. 4.10. Классы для сценария

Создание пакетов

Следующий шаг — объединить классы в пакеты. На данном этапе выделим шесть классов: предмет, учебный курс, преподаватель, параметры курса преподавателя, добавление учебного курса и менеджер курсов преподавателя. Их можно разделить на три логические группы: объекты, специфичные добавление учебного курса для университета; объекты, содержащие информацию о людях; интерфейсы для актеров. Таким образом, мы можем создать следующие пакеты: Интерфейсы (Interfaces), Объекты университета (UniversityArtifacts) и Сведения о людях (Peoplelnfo). Затем классы помещаются в соответствующие пакеты (см. рис. 4.11).

Рис. 4.11. Пакеты в браузере

По мере того как новые классы добавляются в систему, их текстовое представление становится неудобным. Диаграммы классов (class diagrams) помогают графически представить некоторые или все классы в модели.

Главная диаграмма классов в логическом представлении модели обычно отображает пакеты системы. Каждый пакет также имеет свою главную диаграмму классов, которая обычно содержит общедоступные классы пакета. Другие диаграммы создаются по необходимости. Приведу типичные примеры использования диаграмм классов:

□ просмотр всех классов реализации в пакете;

□ просмотр структуры и поведения одного или нескольких классов;

□ просмотр иерархии наследования классов.

Программа Rational Rose автоматически создает главную диаграмму классов в логическом представлении модели.

Чтобы добавить пакеты к главной диаграмме классов, сделайте следующее:

1. Дважды щелкните по пункту списка Main diagram(Главная диаграмма) в браузере, чтобы открыть диаграмму.

2. Выберите нужный пакет в списке, щелкнув по нему мышью.

3. Перетащите пакет на диаграмму.

4. Аналогичным образом перетащите на диаграмму другие пакеты.

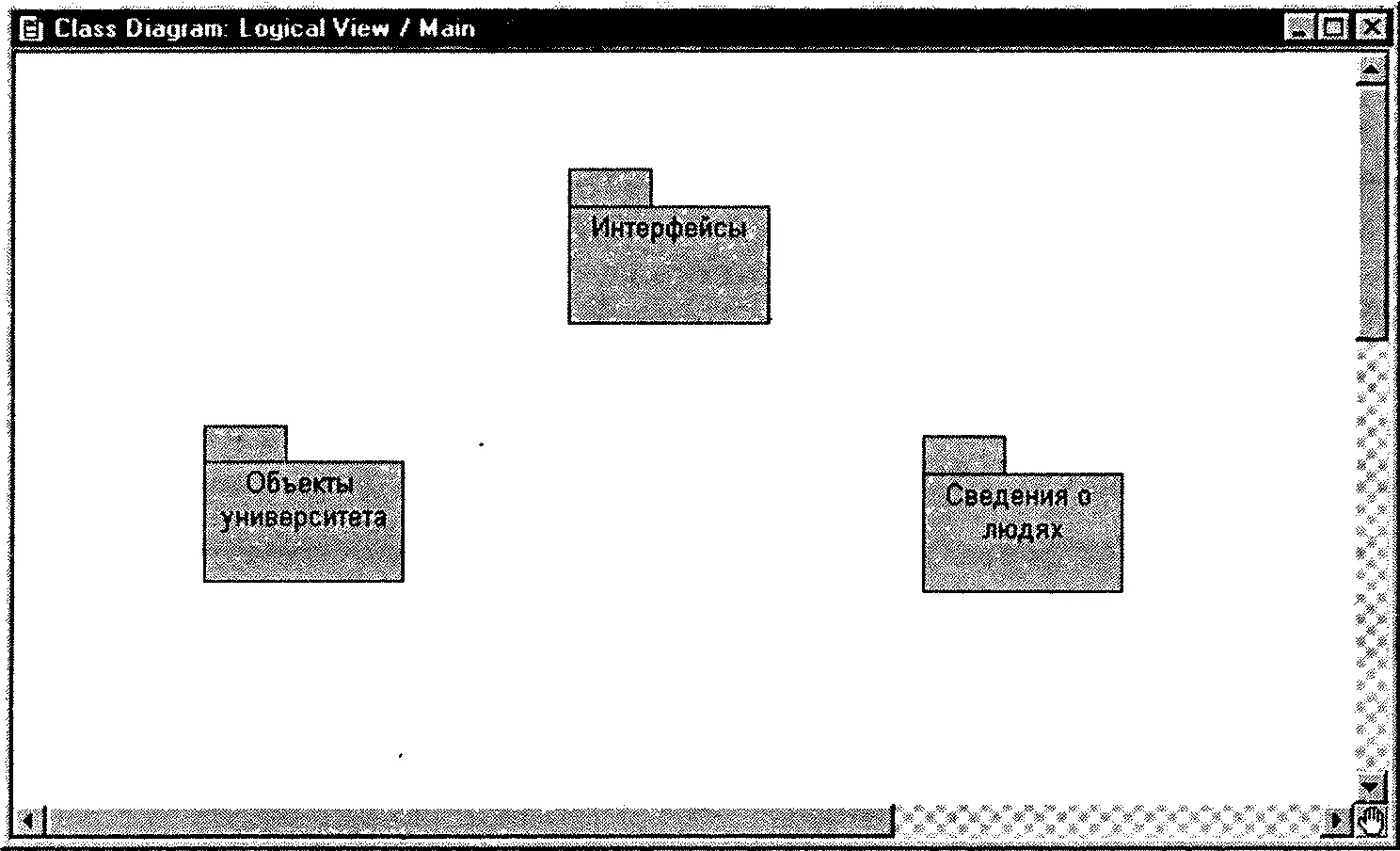

Главная диаграмма классов для системы регистрации показана на рис. 4.12. Этапы создания главной диаграммы классов пакета в программе Rational Rose:

1. Дважды щелкните по изображению пакета на диаграмме классов.

2. Пакет откроется, и появится главная диаграмма классов.

3. Выберите нужный класс в списке браузера и перетащите его на диаграмму с помощью мыши. Для отображения стереотипа класса на диаграмме можно воспользоваться командой меню Format => Stereotype display(Формат => Показать стереотип).

4. Повторите предыдущий шаг для других классов, которые вы хотите поместить на диаграмму.

Рис. 4.12. Главная диаграмма классов

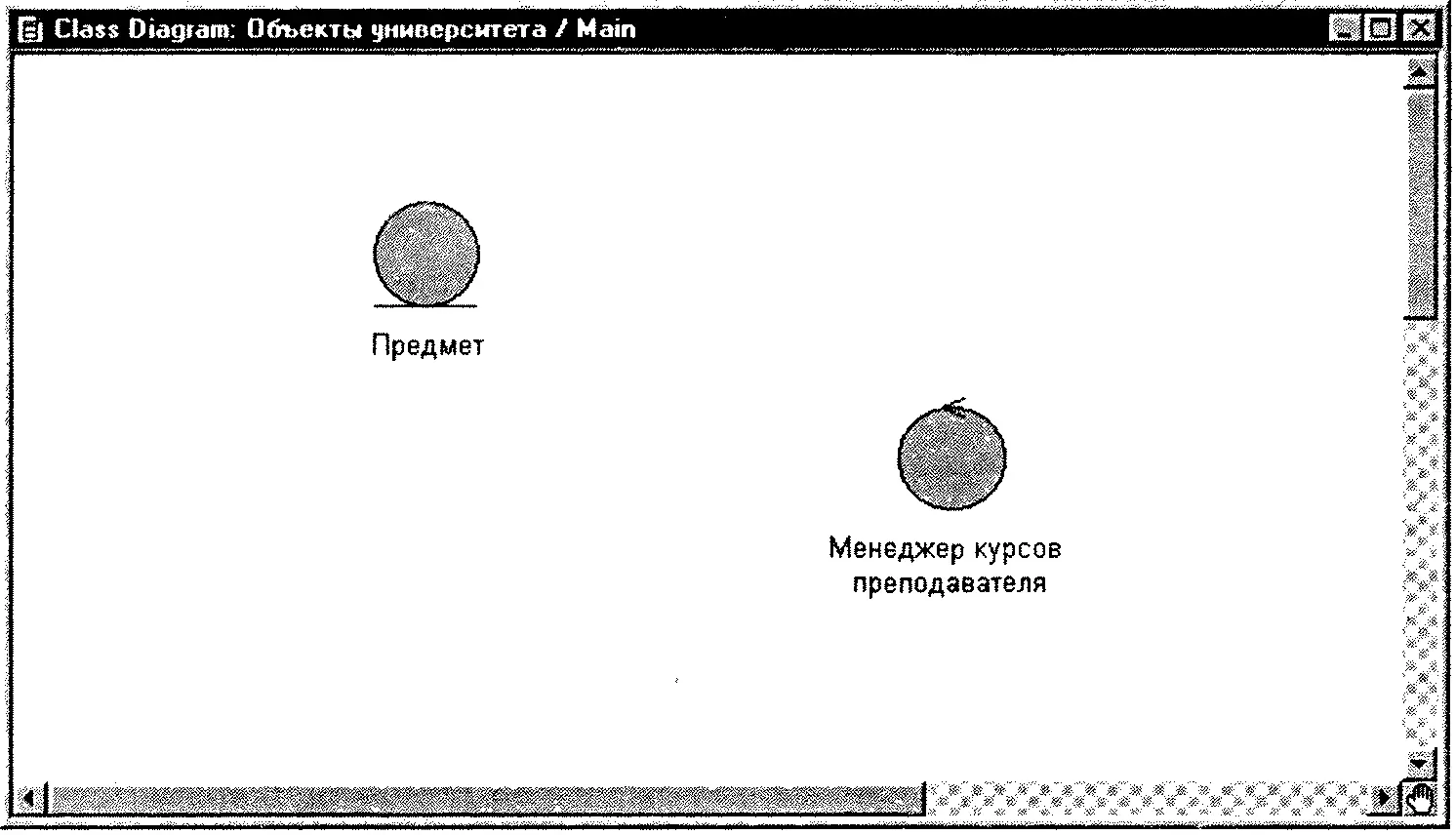

Главная диаграмма классов для пакета Объекты университета изображена нарис. 4.13. Заметьте, что класс учебный курс (CourseOffering) на ней отсутствует. Это класс реализации в пакете, и мы решили не показывать его на главной диаграмме. По мере добавления пакетов и классов в модель могут быть созданы дополнительные диаграммы.

Рис. 4.13. Главная диаграмма классов пакета Объекты университета

Настройка видимости классов по умолчанию:

1. Выберите команду меню Tools => Options(Сервис => Параметры).

2. Щелкните по вкладке Diagram(Диаграмма).

3. Установите флажок Show Visibility(Показать видимость) для отображения по умолчанию всех классов.

Установка видимости для выбранного класса:

1. Щелкните правой кнопкой мыши по одному из классов на диаграмме.

2. В появившемся контекстно-зависимом меню выберите команду Options => Show Visibility(Параметры => Показать видимость).

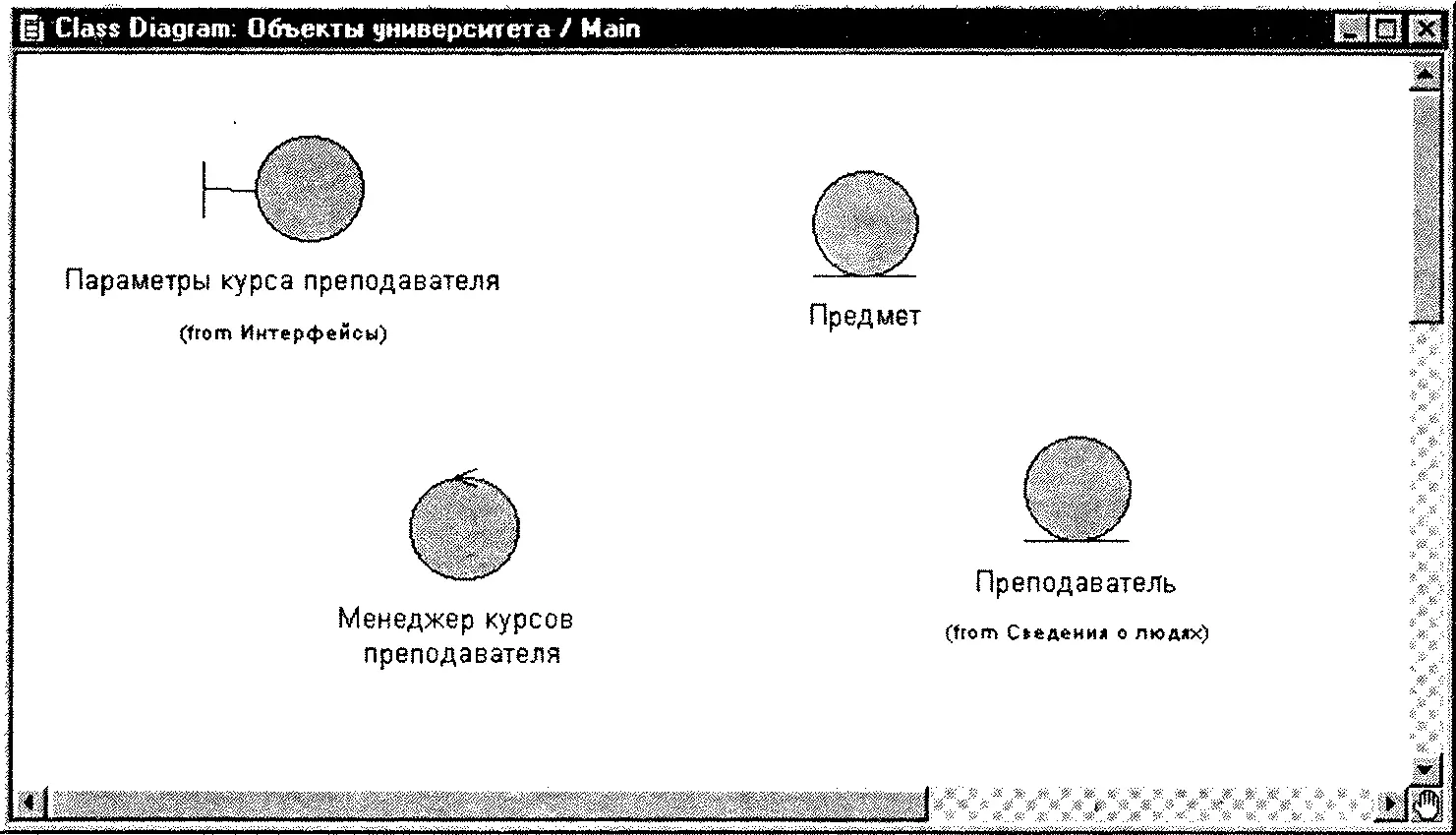

Диаграмма классов, отражающая видимость пакетов, показана на рис. 4.14.

Рис. 4.14. Диаграмма классов, отражающая видимость пакетов

Объекты — это компьютерное представление сущностей (предметов реального мира или понятий, придуманных человеком). Объект — это концепция, абстракция или вещь с четко определенными границами и значением для системы. Каждый объект в системе имеет три характеристики: состояние, поведение и индивидуальность. Состояние объекта — одно из условий, в которых он может находиться. Поведение характеризует объект и показывает, как он реагирует на запросы других объектов. Индивидуальность означает, что каждый объект уникален, даже если его состояние идентично состоянию другого объекта.

Класс — это описание группы объектов с общими свойствами (атрибутами), поведением (операциями), отношениями с другими объектами (ассоциативными или агрегационными) и семантикой. В языке UML классы изображаются в виде

разделенных прямоугольников. В секциях прямоугольника указываются имя, структура и поведение класса. После того как класс создан, его необходимо описать в документации. Документация предназначена для описания назначения класса, а не его структуры.
