Терри Кватрани - Rational Rose 2000 и UML Визуальное моделирование

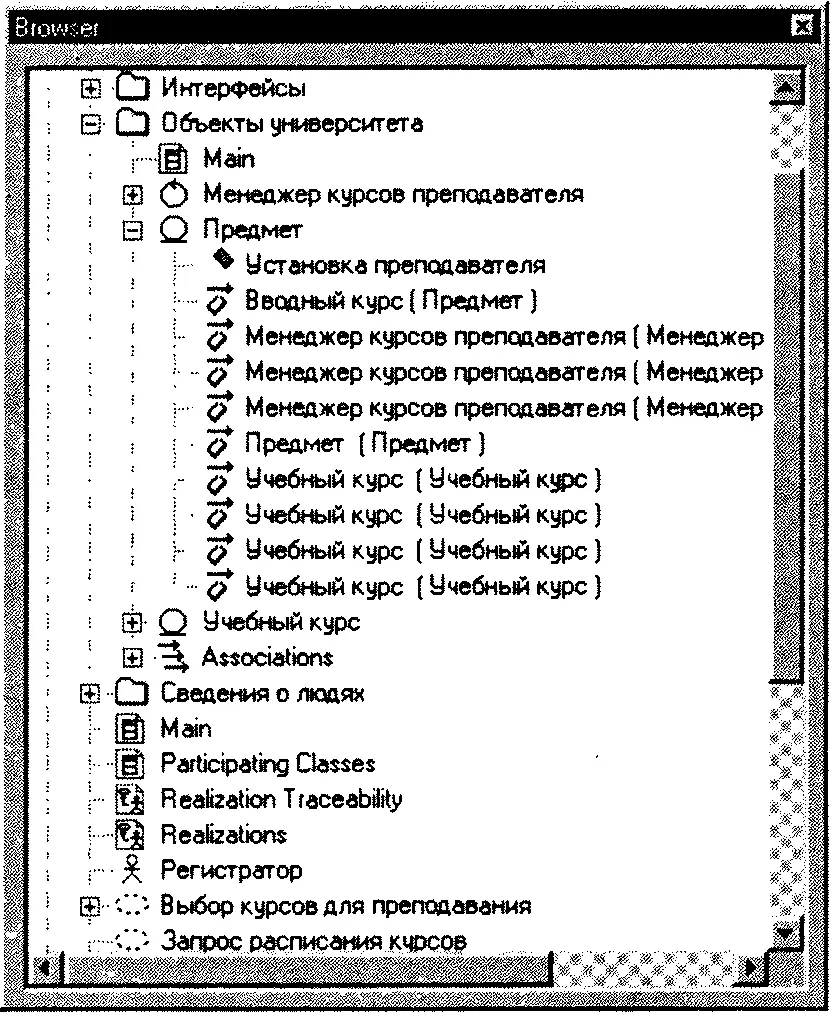

Рис. 7.2. Операции в списке браузера

Для описания операций в программе Rational Rose:

1. Щелкните в окне браузера по значку «+» слева от имени класса, чтобы раскрыть список его свойств.

2. Выберите нужную операцию, щелкнув по ней мышью.

3. Установите курсор в окне описания и введите описание операции.

Описание операции выбрать преподавателя (SetProfessor) класса предмет (Course) показано на рис. 7.3.

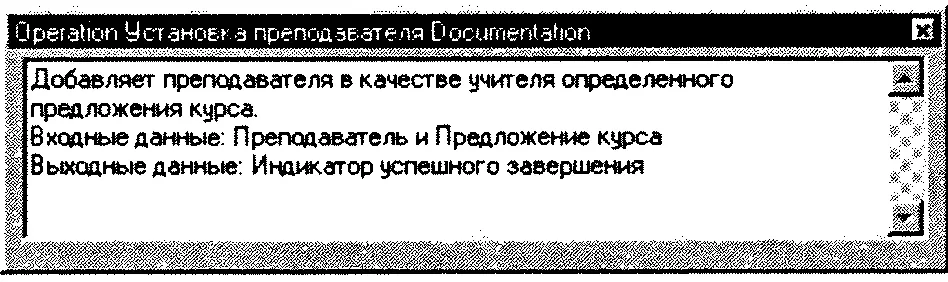

Рис. 7.3. Описание операции выбрать преподавателя

Сигнатура операции может обозначать отношение. Если класс, передаваемый как аргумент или возвращаемый операцией, является фундаментальным (fundamental) классом, как, например, строка (String), отношения обычно не выносятся на диаграмму. Для нефундаментальных классов отношения отражаются на одной или нескольких диаграммах. Например, входными параметрами для операции зарегистрировать преподавателя (setProfessor) в классе предмет (Course) являются классы преподаватель (Professor) и учебный курс (CourseOffering). Это значит, что существуют отношения:

□ между классами предмет и преподаватель;

□ между классами предмет и учебный курс.

Отношения, основанные на сигнатурах, изначально моделировались как ассоциации, но в ходе проектирования системы они могут быть пересмотрены и представлены как отношения зависимости (dependency relationships). (Об уточнении и изменении отношений говорится в главе 12.) Взаимосвязи между пакетами также могут быть пересмотрены, по мере того как в модель включаются отношения, основанные на сигнатурах операций. К примеру, мы добавили в систему отношение между классами предмет и преподаватель. Значит, между пакетами Объекты университета и Сведения о людях существует отношение зависимости.

Большинство атрибутов класса выявляется при анализе предметной области, системных требований и описаний потоков событий, а также при составлении описания класса. Кроме того, хорошим источником для определения атрибутов является сама предметная область. Например, в требованиях к системе указано, что информация о названии предмета, его описании и количестве учебных часов

содержится в каталоге учебных курсов на семестр. Из этого следует, что название, описание и количество учебных часов — это атрибуты класса предмет. Последовательность создания атрибутов в программе Rational Rose:

1. Щелкните правой кнопкой мыши по классу в окне браузера.

2. В появившемся контекстно-зависимом меню выберите команду New => Attribute (Создать => Атрибут).

3. Введите имя нового атрибута.

Атрибуты для класса предмет (Course) показаны на рис. 7.4.

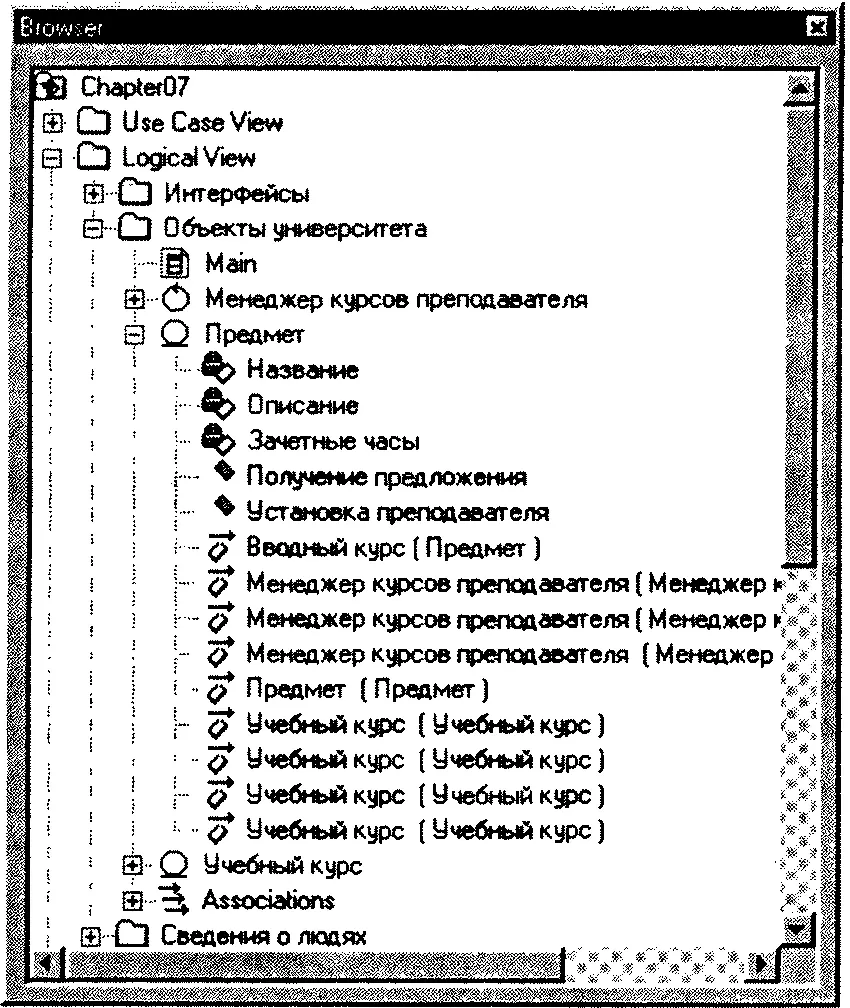

Рис. 7.4. Атрибуты в списке браузера

Определения атрибутов в документации должны быть краткими и четкими и содержать информацию о назначении атрибута, а не о его структуре. Приведу неудачный пример описания атрибута название класса предмет: «Символьная строка длиной до 15 знаков». Правильным будет следующий вариант: «Название учебного предмета, которое используется в университетских изданиях».

Для описания атрибутов в программе Rational Rose:

1. В окне браузера щелкните по значку «+» слева от имени класса, чтобы раскрыть список его свойств.

2. Выберите атрибут, щелкнув по нему мышью.

3. Установите курсор в окне описания и введите описание для атрибута класса.

Описание атрибута название (name) класса предмет (Course) показано на рис. 7.5.

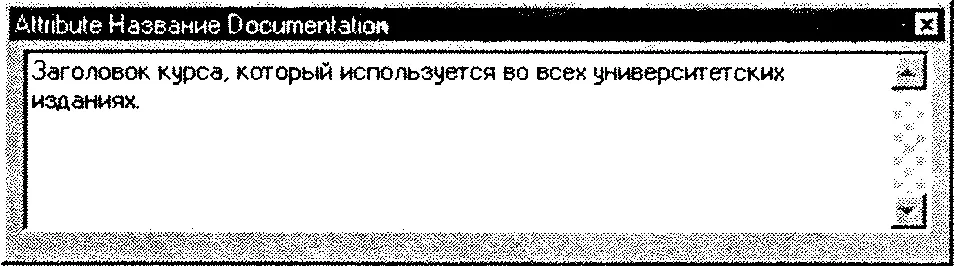

Рис. 7.5. Описание атрибута название

Атрибуты и операции можно показать на диаграмме классов. Чаще всего она создается именно для отражения структуры и поведения классов пакета. Отношения на эту диаграмму обычно не выносятся.

Последовательность создания диаграммы классов для отображения атрибутов и операций пакета:

1. Щелкните правой кнопкой мыши по пакету в окне браузера.

2. В появившемся контекстно-зависимом меню выберите команду New => Class Diagram (Создать => Диаграмма классов). В список браузера будет добавлена диаграмма New Diagram.

3. Введите имя новой диаграммы.

Для добавления классов на диаграмму с помощью меню Query(Запрос):

1. Откройте диаграмму классов, дважды щелкнув по ней мышью в окне браузера.

2. Выберите команду меню Query => Add Classes(Запрос => Добавить классы).

3. Укажите нужный пакет.

4. Выберите классы с помощью мыши и щелкните по кнопке >>>>, чтобы добавить классы на диаграмму. Для размещения на диаграмме всех классов щелкните по кнопке АН >>(Все).

Последовательность фильтрации отношений в программе Rational Rose:

1. Откройте диаграмму, дважды щелкнув по ней мышью в окне браузера.

2. Выберите команду меню Query => Filter Relationships(Запрос => Фильтрация отношений).

3. Отметьте позицию None(Нет) переключателя Туре(Тип), чтобы скрыть все отношения на диаграмме.

4. Щелкните по кнопке ОК,чтобы закрыть диалоговое окно Relations(Отношения).

Чтобы отобразить определенные атрибуты или операции в программе Rational Rose:

1. Щелкните правой кнопкой мыши по классу в окне диаграммы.

2. В появившемся контекстно-зависимом меню выберите команду Options => Select Compartment Items(Настройки => Выбрать элементы секции).

3. С помощью мыши укажите атрибуты и операции, которые требуется отобразить на диаграмме.

4. Щелкните по кнопке >>>>.

5. Щелкните по кнопке ОК,чтобы закрыть диалоговое окно Edit Compartment(Настройка секции).

Для отображения всех атрибутов и операций в программе Rational Rose выполните следующие действия:

1. Щелкните правой кнопкой мыши по классу в окне диаграммы.

2. В появившемся контекстно-зависимом меню выберите команду Options => Show All Attributes(Настройки => Показать все атрибуты).

3. Снова вызовите контекстно-зависимое меню для класса и выберите команду Options => Show All Operations(Настройки => Показать все операции).

Атрибуты и операции класса будут всегда отображаться на диаграммах, если установить флажки Show All Attributes(Показать все атрибуты) и Show All Operations(Показать все операции) в диалоговом окне настройки параметров программы, вызываемом командой меню Tools => Options(Сервис => Параметры).
