Терри Кватрани - Rational Rose 2000 и UML Визуальное моделирование

Мы строим модель сложной системы, потому что не можем охватить и понять проект целиком. Существуют пределы в понимании сложных вещей. Это можно продемонстрировать на примере архитектуры. Если вы хотите построить сарай во дворе, вам достаточно просто начать строительство. Когда вы планируете построить новый дом, вам наверняка потребуется чертеж. А для возведения небоскреба он будет просто необходим. Этот же пример можно привести для программного обеспечения. Изучая работу отдельной формы в Visual Basic, программист не сумеет представить схему проекта целиком. Создание модели позволяет представить общую картину взаимодействия узлов системы без углубления в детали реализации отдельных элементов.

Модели помогают нам организовывать, отображать, понимать и создавать сложные вещи. Они призваны помочь в решении трудных задач при разработке программ сегодня и в будущем.

Я часто использую треугольник успеха (triangle for success), показанный на рис. 1.1, чтобы изобразить средства, необходимые для успешного проекта. Вам потребуются все три грани — три составляющие — нотация, процесс и инструмент. Можно изучить нотацию, но если вы не знаете, как ее применить (организовать процесс), то, вероятно, потерпите неудачу. У вас могут быть хорошо организованные процессы, но если вы не сумеете описать порядок их взаимодействия (используя нотацию), то, скорее всего, вам не удастся довести проект до конца. И наконец, если вы неправильно определите орудия труда (инструменты), вас наверняка постигнет неудача.

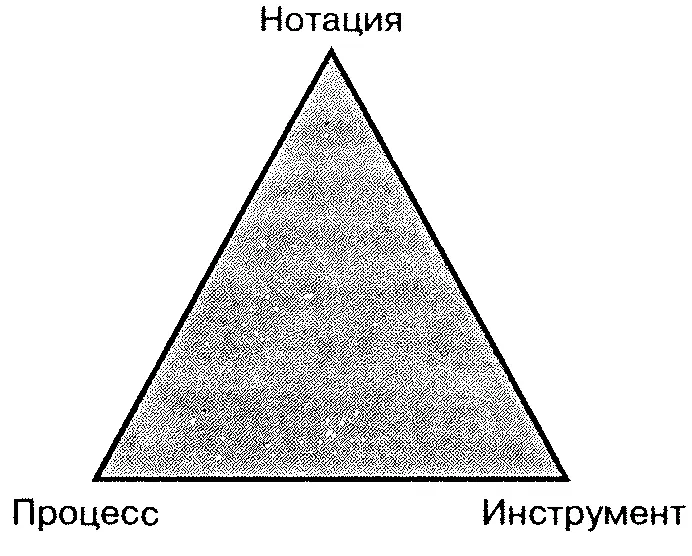

Рис. 1.1. Треугольник успеха

Нотация является важной составляющей любой модели — она служит связующим звеном между процессами. «Нотация выполняет три функции:

□ является языком для описания взаимодействий, которые неочевидны или не могут быть получены непосредственно из кода;

□ обеспечивает достаточную семантику, позволяющую охватить важные стратегические и тактические решения;

□ предлагает конкретную форму, помогающую человеку рассуждать о предметной области, а средствам моделирования воплощать описанные идеи» [1] Booch, Grady. Object Solutions. Redwood City, CA: Addison-Wesley, 1995. .

Унифицированный язык моделирования (Unified Modeling Language — UML) предлагает достаточно полную нотацию, которая расширяется при переходе от анализа к проектированию. Определенные элементы нотации (например, классы, связи, агрегаты, наследование) используются на этапе анализа. Другие элементы (индикаторы реализации и свойства) вводятся на стадии проектирования.

В 90-е годы появилось большое количество различных методологий с собственными наборами нотаций. Самые популярные — ОМТ (по Рамбо), Booch (по Бучу) и OOSE (по Джекобсону). Каждая из них имела свои преимущества. Методика ОМТ отличалась хорошими средствами анализа и слабыми сторонами в проектировании, а методика Booch 1991, наоборот, более подходила для проектирования, чем для анализа. В методике OOSE основное внимание уделено развитым средствам поведенческого анализа, а в других областях отмечено много недостатков.

Спустя некоторое время Буч опубликовал второе издание, в котором собрал лучшие идеи и решения в области анализа, предлагавшиеся в том числе Рамбо и Джекобсоном. В свою очередь, Рамбо написал серию статей, известных как методика ОМТ-2, куда вошли предложения Буча в области проектирования. Перечисленные методики были достаточно похожи, но отличались разными нотациями — один и тот же символ имел в них различные значения. Например, закрашенный круг был индикатором множественности в методике ОМТ и символом агрегата в нотации Буча. Вы, наверное, слышали фразу «война методов», употреблявшуюся в период, когда класс обозначался либо в виде облака, либо в виде прямоугольника? Трудно понять, что же лучше.

Конец войне методов положила нотация, принятая в языке UML. «Язык UML служит для определения, отображения и описания элементов объектно-ориентированных систем в процессе их создания. Он объединяет объектную модель, нотации Буча и ОМТ, а также лучшие идеи, предложенные авторами других методик (рис. 1.2). Таким образом, язык UML является стандартом де-факто в области объектно-ориентированного анализа и проектирования» [2] The Unified Method, Draft Edition (0.8). Rational Software Corporation, October, 1995. .

Универсальный язык UML — это попытка стандартизировать инструменты анализа и проектирования семантических моделей, синтаксических нотаций и диаграмм. Первая общедоступная версия (0.8) появилась в октябре 1995 года. Джекобсон и другие разработчики предложили несколько вариантов, которые были реализованы в последующих двух версиях (0.9 — в июле и 0.91 — в октябре 1996 года). Версия 1.0 была представлена для стандартизации в ассоциацию Object Management Group (OMG) в июле 1997 года. Дополнительные улучшения сделаны в версии 1.1, которая вышла в сентябре того же года, а в ноябре UML был утвержден ассоциацией OMG в качестве стандартного языка моделирования.

Рис. 1.2. Составные части языка UМL

Успешно разработанный проект удовлетворяет или превосходит ожидание заказчика, выполняется в срок с оптимальными затратами и может быть адаптирован к изменению условий. Жизненный цикл разработки должен способствовать творческим и новаторским идеям. В то же время для своевременного завершения процесс разработки должен контролироваться. «Творчество естественно для создания всех хорошо структурированных объектно-ориентированных архитектур, но если разработчиков не контролировать, то они, возможно, никогда не достигнут конечного результата. Значит, для эффективной работы коллектива нужна дисциплина. Но слишком жесткая дисциплина приводит к развитию бюрократии, которая, в свою очередь, душит новаторские идеи» [3] Booch, Grady- Object Solutions. Redwood City, CA: Addison-Wesley, 1995. . Правильно управляемый итеративный и инкрементальный жизненный цикл обеспечивает необходимый контроль и поддерживает творческий процесс на нужном уровне.

В итеративном и инкрементальном жизненном цикле (см. рис. 1.3) разработка осуществляется с помощью серии версий, которые развиваются в направлении конечной системы. Каждая версия состоит из одного или более компонентов процесса: построение бизнес-модели, определение требований к системе, анализ, проектирование, реализация, тестирование и внедрение. Разработчики допускают, что не все требования к системе известны в начале жизненного цикла. Корректировки возможны на любом этапе.
