Вариации магнитного и ЭМ полей Земли могут достигать существенных значений. Их переменные составляющие связаны с токами ионосферы. Здесь есть солнечно-лунные, лунно-суточные и годовые колебания. Существуют также короткопериодические колебания с периодами от десятых долей секунд до десятков минут. К -индексы тоже отражают геомагнитные возмущения. Особенно вариабельна величина горизонтальной составляющей (до десятков гамм: 1 гамм = 10 –5эрстед). Различают также 2 вида микропульсаций геомагнитного поля: устойчивые и иррегулярные (Владимирский Б. М., 1980; 1982; Кобрин М. М., 1982).

Наиболее вариабельна во время магнитных бурь горизонтальная составляющая ГМП, которая за короткий промежуток времени может изменяться на несколько десятков нанотеслов. Локальные возмущения зависят от географической широты и имеют уменьшающиеся значения по направлению от полюсов к экватору. ГМП модулирует граничный диапазон между микроволнами (менее 300 Мгц) и оптической частью световых волн (Антипов В. В. с соавт., 1980). Таким образом, в реальной жизни имеет место комбинированное воздействие природных факторов, которые не строго периодичны (Richner H., Greber W., 1978).

Описание состояния магнитного поля Земли в виде месячных обзоров является одной из оперативных форм представления данных геомагнитных обсерваторий. На основе месячных обзоров по сети обсерваторий составляются сводные таблицы К -индексов и данные о магнитных бурях, которые затем публикуются ИЗМИ РАН в сборнике «Космические данные. Месячный обзор» (1977–1988). В каждом выпуске приводятся сведения о суточных вариациях горизонтальной, вертикальной составляющих и склонении геомагнитного поля и К -индексах. В данной работе использованы табличные значения в гаммах горизонтальной и вертикальной составляющих и склонение (в десятых долях минуты). При статистических расчетах использовались среднесуточные табличные приращения параметров ГМП, в отличие от К -индексов, где изучались усредненные 3-часовые значения.

Под возмущенностью понимается отклонение среднечасового значения, выраженного в гаммах, от спокойного суточного хода. К -индекс представляет собой меру активности, возмущенности магнитного поля по горизонтальной составляющей Н. К -индекс отражает геомагнитную активность. К -индексы отражают локальную геомагнитную возмущенность, рассчитываются за 3 часа и тесно связаны с хромосферными вспышками (Дубров А. П., 1974). Одна из основных ее характеристик – синфазность, то есть свойство одновременного всемирного изменения, но могут быть и чисто локального характера. Сильные геомагнитные возмущения, продолжающиеся непрерывно более 6 часов, называют магнитными бурями. Выделяют 4 словесные градации магнитных бурь: очень большую, большую, умеренную, малую (Сизов Ю. П., 1977).

Для определения степени интенсивности магнитных бурь в таблице 1.2 приведены их амплитудные границы для г. Санкт-Петербурга и его окрестностей. Аналогичные показатели существуют и для обсерваторий мира, расположенных в других географических широтах: для северных широт – большие показатели амплитуд МП, для южных – меньшие. Амплитудные значения во время бури определяются последовательно для всех элементов D – склонения (ГМП_С), H – горизонтальной (ГМП_Г) и Z – вертикальной (ГМП_В) составляющих как разность между наибольшим и наименьшим значениями этих элементов и выражаются в гаммах. Солнечно-суточные вариации не учитываются. Максимумы и минимумы амплитуд по этим трем элементам достигаются в разное время. По локальным амплитудным значениям данной местности на основании таблицы 1.2 определяется характеристика бури по всем трем составляющим: горизонтальной, вертикальной и склонению. Средние показатели оцифрованных характеристик по трем составляющим ГМП являются совокупным описанием бури (Сизов Ю. П., 1977).

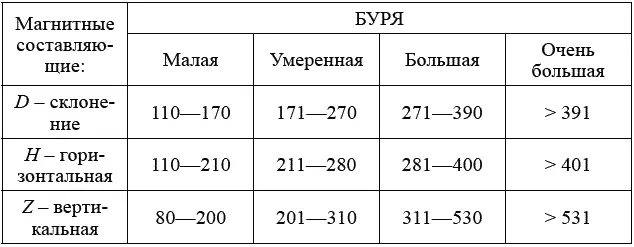

Таблица 1.2

Амплитудные границы магнитных бурь для г. Санкт-Петербурга

МП Земли обладает переменной частью, которая зависит от очень широкого спектра явлений, происходящих в околоземном и космическом пространстве. Переменное МП Земли разлагается на такие составляющие: S + L + DP + DR + DCF + DT , где S – регулярная часть от волнового излучения вариаций Солнца, ее источник – токи в Е -слое ионосферы, L – регулярная часть от лунноприливных явлений верхних слоев атмосферы Земли, DP – нерегулярная вариативная часть от солнечного ветра, генерирующего большие электрические токи в слое Е полярных зон ионосферы, DR – поле магнитосферного кольцевого тока, DCF – нерегулярная часть токов поверхности магнитосферы от взаимодействия с солнечным ветром, DT – нерегулярная часть токовых полей в хвосте магнитосферы.

Но эти составляющие не учитывают пульсаций и прочих предельно малых процессов. Поэтому магнитная буря и параметры ГМП D, H, Z отражают совокупные гелио-гео-космические и магнито-ионосферные взаимодействия. На принципе оценки разностей между возмущенным и спокойным ГМП в данной географической местности базируется метод определения геомагнитной активности, впервые описанный Бартельсом в 1939 году и названный 3-часовой 10-балльной системой К -индексов. Нижняя минимальная амплитуда соответствует К = 1 и является эквивалентом 3 гаммов напряженности МП (Сизов Ю. П., 1977).

Базой шкал К -индексов для планеты Земля определен масштаб обсерватории Нимегк (Германия) таким образом, что этот параметр должен быть сравним для любой географической широты. Максимум определен по соответствию предельно большой магнитной вариации и приравнивается к величине К -индекса, равной 9 баллам. Поэтому для г. Санкт-Петербурга соответствие амплитуд отклонений в целых числах гамм количеству баллов ( К -индексов) выглядит согласно данным таблицы 1.3.

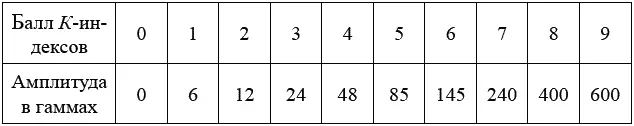

Таблица 1.3

Нижняя граница К -индексов и соответствующих амплитуд отклонений ГМП в гаммах для Санкт-Петербурга

В данной работе также использованы следующие индексы:

1) Ежемесячно означают Ap – Планетарную эквивалентную ежедневную амплитуду;

2) Ежемесячно означают ap, или Планетарную эквивалентную амплитуду для 00–03 периода времени;

3) Ежемесячно означают Cp, или Планетарная ежедневная характеристика числа – качественная оценка полного уровня магнитной деятельности в течение дня, определенного от суммы восьми ap амплитуд. Значения Ср разбиты на диапазоны, каждый из которых соответствует определенной величине С 9 (0,0–0,1; 0,2–0,3; 0,4–0,5; 0,6–0,7; 0,8–0,9; 1,0–1,1; 1,2–1,4; 1,5–1,8; 1,9; 2,0–2,5)
