Число колков на барабане меняют с учетом особенностей партии материала. Чем тоньше шерсть, тем колков должно быть больше.

Такие машины могут применяться не только для рыхления и очистки шерстей хорошей тонины, но и для их смешивания, подработки гребенных оческов, отходов кардного чесания. Помимо этого, они могут разделять волокна шерсти, окрашенной в массе, и удалять из нее красильную пыль.

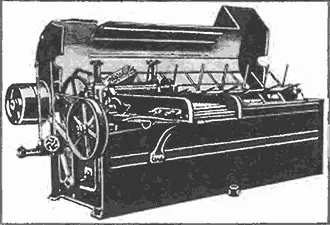

Двухпроцессный волчок с наклонными лопастями вала(рис. 69).

В сравнении с предыдущей конструкцией здесь по-иному происходит подача шерсти на рабочий стол — питающую решетку, а также своеобразно располагаются барабанные била.

Сырье подводится к паре заборных валиков. Верхний прижимается к нижнему особыми пружинами. Нижний валик лежит в неподвижных подшипниках, а верхний — в подвижных. Вот на них и давят пружины, установленные с обеих сторон питающей решетки. Решетка состоит из деревянных планок.

Перед приемными валиками помещают еще один — предохранительный. Он избавит от травм руки неосторожного работника. За питательными валиками к основному валу машины жестко крепится четырехлопастное било — барабан с четырьмя лопастями и на них наклонно расположенные планки. На каждой планке — по 4 ряда стальных конических колков. Колки почти доходят до приемных валиков, значит, у агрегата положительная разводка.

Сырье, минуя питающую решетку, подходит к нагруженной приемной паре и, выбравшись из зажима между питательными валиками, оказывается под ударами лопастей барабана и их колков. Эти стальные зубья встряхивают шерсть, разбирают, раздвигают, растаскивают из пучков отдельные мелкие волокна, пушат и разрыхляют их, проволакивают клочки по мусорной решетке — оседают, вытрясаются пыль, песок, грязь, нецепкие растительные остатки. Под колосниками стоит вентилятор для уборки пыли и мелких примесей.

Вал машины с наклонными лопастями и спирально расположенными билами покрыт сверху сплошным деревянным кожухом. Воронки для загрузки рыхлого сырья, как в предыдущей конструкции, нет. Выход для протрепанного материала предусмотрен с той же стороны, что и питающая решетка. Конструкция хорошо зарекомендовала себя в первичной обработке — рыхлении и очистке — шерстей тонких, полутонких и не очень свалянных грубых.

Диаметр приводного шкива 300 мм, ширина 100 мм. Размер волчка 3250×1700 мм. Агрегат потребляет 2,2 кВт электроэнергии.

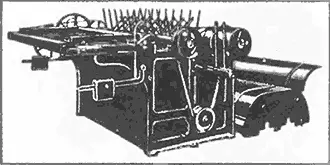

Выколачивающий волчок(рис. 70). «Специальность» его довольно узкая. Он не производит расщипывания сырья. Предназначен в основном для очистки и рыхления. Обе эти операции повторяются много раз в одном цикле. Между нагруженной питающей парой и билами первого вала, между билами двух валов, между билами обоих валов и мусорной решетки, которая под валами, сырье претерпевает атаку за атакой и преображается в легкую рыхлую массу.

Сверху на машине — отъемный деревянный футляр. В нем сделана загрузочная воронка для сырья, которое нуждается только в очистке и уже довольно разрыхленное. Под мусорной решеткой ставят либо ящик, либо вентилятор, выводящий пыль и мусор из машины.

Рабочая длина валов с билами 800—1200 мм. Диаметр приводного шкива 260 мм. Размер машины 1800×1400–1800 мм. Расход электроэнергии менее 1 кВт.

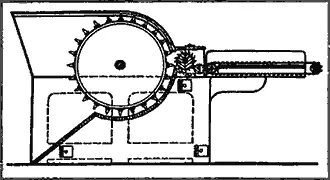

Свои достоинства присущи машинам, которые относятся к классу однобарабанных (рис. 71). В отличие от волчков в них почти не встречается расположение колков и бил по спирали. Гарнитуры укреплены на цилиндрическом барабане. Сильнее или слабее они воздействуют на сырье, благодаря подбору питающих пар и форме колков.

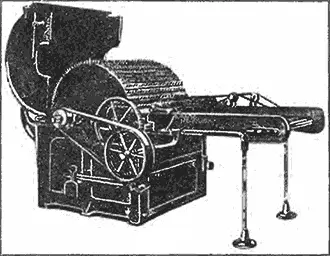

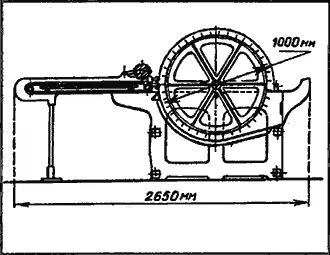

Однобарабанная трепальная машина для шерсти на гладкую пряжу(рис. 72, 73). Сырье настилают на питающую решетку. Оно уплотняется предохранительным деревянным валиком и идет к нагруженной питающей паре. Питающая пара подает материал к гарнитуре барабана. Между ними клочки разделяются на более мелкие, а затем барабан выносит их к гладкой мусорной решетке, которая, в свою очередь, препятствует движению, отчего массу встряхивает — происходит дополнительное разрыхление и очистка шерстяного сырья. Распушенная, распущенная шерсть выбрасывается из машины через выпускное отверстие в кожухе (то же самое, что обшивка, футляр, колпак, чехол, покрытие, крышка).

Питающая решетка состоит из деревянных планок, закрепленных на бесконечных ремнях, снабжена натяжным устройством. В качестве приемных валиков используются верхний рифленый и нижний гладкий цилиндры. Питающая пара получает дополнительное давление от грузов в рычажных системах. Связь между цилиндрами непосредственно через шестеренки отсутствует. Поэтому на крупные жгуты шерсти сцеп шестерен не реагирует. Никакие перебои работе узлов питания не грозят.

Если в этой машине намерены обрабатывать длинную шерсть или ее большие клочки, в систему питания добавляют вторую пару цилиндров. Тем увеличивают процесс на дополнительную операцию — рыхление, которое производят обе питательные пары. К тому же с дополнительными цилиндрами и захват шерсти, разумеется, крепче, крупные куски не вырываются при расщипывании колками барабана.

Барабан машин представляет собой стальной вал с закрепленными на нем четырьмя чугунными крестовинами. Поверхность барабана по крестовинам сплошь обшита жестью. И на этом жестяном валу разместились 39 металлических планок, к крестовинам прижатых болтами. На каждой планке в один ряд усажены прямые конические колки, стальные, со шлифованными остриями, пропущенные сквозь планку и запаянные в ней.

Вал барабана устанавливается в простых или шариковых подшипниках, снабженных кольцевой смазкой.

Сверху барабан покрыт железным колпаком. Это откидное покрытие достигает питающей пары и у выпускного отверстия имеет ось вращения. Диаметр барабана по колкам — 1000 мм. Рабочая длина колков 40 мм. Ширину барабана делают 800, 1000 или 1200 мм.
