Слой шерсти, который подают на рабочий стол, тоже не выбирается произвольно. Учитываются величина и характер разводки рабочих органов и сами свойства сырья. Грубой шерсти настилают до 150 мм, сорту потоньше слой уменьшают, ведь в том же килограмме волокон тонкой шерсти больше, чем какой другой. Следовательно, и обработка ее пойдет медленнее. Сырье из тонких и полутонких рун, как известно, отличается упругостью, поэтому в машине важно отрегулировать надежный зажим концов в питательных валиках.

В некоторых случаях приемные валики обматываются шерстью, не успеешь включить машину. Специалисты советуют при монтаже питательной решетки добиваться как можно более плотного соприкосновения деревянных планок, подгонять их с миллиметровой точностью.

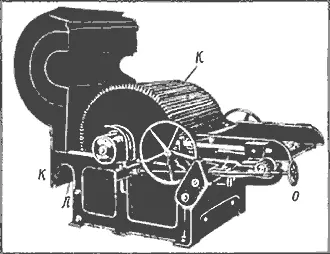

На примере еще одной конструкции (рис. 79, 80 — вид слева и справа) рассмотрим систему передач, типичную для машин с одним барабаном.

Рычажное приспособление нажимает на верхний валик, отводка о служит для перевода ремня. Растрепывает шерсть барабан Б, покрытый остроконечными, довольно толстыми колками К. На рис. 79 машина показана с открытым чехлом, который поднимают на время чистки узлов. Позади чехла — козырек К , он — продолжение чехла и направляет полет разрыхленной шерсти. Место выхода обработанного сырья Л.

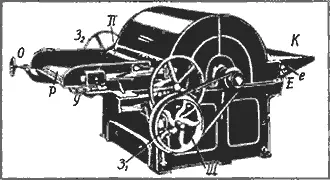

С главного вала машины (рис. 80) от сидящего на нем шкива сообщается движение шкиву Ш. На продолжении оси шкива Ш есть маленькая шестеренка, сцепляющаяся с шестерней З и приводящая ее в движение. Шестерня З, в свою очередь, воздействует на шестерню З 1, а З 1 находится на оси, которая с левой стороны машины передает движение верхнему питающему валику. На оси шестерни З укреплена еще одна шестеренка, связанная с шестерней на оси заднего валика, того, который задает движение решетке Р. Решетку Р натягивают при помощи установительного болта У. Предохранительный валик П двигается от цепного блока на оси переднего валика решетки Р с левой стороны машины. Натяжение решетки необходимо для того, чтобы вызвать работу сил трения на поверхности валика, который приводит ее в движение. И этих сил трения должно быть довольно, чтобы вся решетка начала двигаться. Однако чрезмерно натянутая решетка быстро выходит из строя, потому без нужды натяжения не увеличивают.

Почти у каждой конструкции, как сорок тысяч братьев, живет множество вариантов. Отличия в них преимущественно в размерах рабочих органов, рабочей ширине машины и окружности барабана, которыми в принципе определяется производительность агрегата.

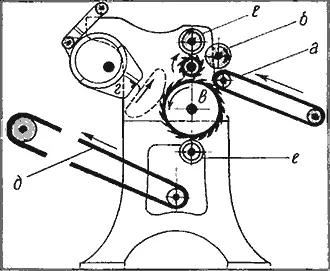

Среди попыток совместить достоинства разных проектов — машина, способная на обработку шерстей как благородных качеств, так и низкого сорта (рис. 81). Трепание в ней скорее похоже на растягивание волокон и проходит в сравнении с другими способами безболезненнее, пучки меньше рвутся и портятся, основная масса сохраняет прядильные качества.

Несомненно, повтором одинаковых операций с двумя циклами протрепывания достигается более высокий уровень обработки шерсти. Такой системе стали по «зубам» сильно свалянные грубые руна и клок.

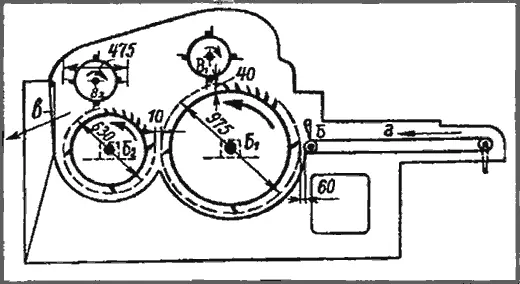

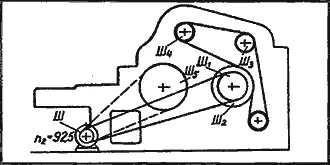

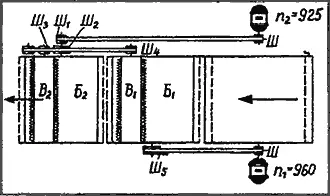

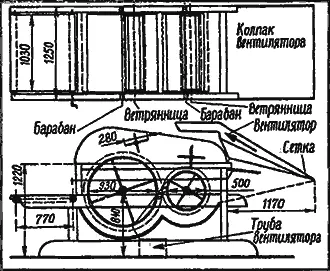

Двухбарабанная трепальная машина «Рвач».Она очень известна в нашей стране. Специалисты ценят в ней целесообразное устройство и взаимодействие гарнитур главных рабочих органов (рис. 82–85).

Машина состоит из двух барабанов, двух ветрянок-крылаток, питающей решетки и двойной колосниковой решетки под барабаном. Оба барабана усеяны колками конической формы, несколько загнутыми вперед по направлению вращения барабана. И барабаны и ветрянки движутся против часовой стрелки.

«Рвач» — из машин периодического действия. Цепочка складывается из питания, трепания и выбрасывания. Время любой операции устанавливает сам работник.

Впускной клапан б уже предварительно открыт, когда настилают шерсть на питающее полотно а. С него сырье подается прямо в зев первого барабана. Клапан тотчас закрывается до начала следующего цикла. Открытие и закрытие клапана, пуск полотна производят от руки. Как только шерсть оказывается в барабане Б 1, за нее принимаются зубья, встряхивают, уносят вверх по направлению к ветрянке В 1 , которая крутится почти вдвое быстрее барабана. В пространстве между барабаном Б 1 и ветрянкой В 1 шерсть разрыхляется в первый раз. Ветрянка при этом своими эластичными кожаными зубьями погружается в гарнитуру барабана примерно на 40 мм. При рыхлении она приподнимает жгут руна из глубины барабана, а более мелкие клочки сбрасывает в сферу действия второго барабана Б 2. Между барабанами положительная разводка 10–30 мм.

На подходе первого барабана к гарнитуре второго жгуты шерсти расхватываются колками того и другого с большой силой. Сила такова, что разрыхляется сырье свалянных рун. Тем временем разрыхленные клочки, удержавшиеся на первом барабане, вытрясаются и выколачиваются о колосниковую мусорную решетку, которая стоит под этим барабаном, снова достигают ветрянки В 1 . Она еще раз рыхлит волокна и подталкивает их к гарнитуре встречного барабана Б 2 . Размягченные клочки, попав под влияние второго барабана, приближаются к ветрянке В 2 . Вращаясь в два раза быстрее барабана Б 2 , та на какое-то мгновение опускает внутрь него свои кожаные крылья. Шерстяная масса приподнимается, ветрянка В 2 увлекает ее за собой к барабану Б 2 . Между ними шерсть вновь разрыхляется, расщипывается, причем жгуты покрупнее продолжают путь, следуя за ветрянкой В 2 , мелочь выколачивает о колосниковую решетку барабана Б 2 и подводит эти же клочки, так сказать, к основному рабочему месту — встречной гарнитуре барабана Б 1 .
