Исследователь, желающий повторить описываемые эксперименты с машиной переменного тока, способной давать токи нужной частоты, и индукционной катушкой, добьется успеха, если вынет первичную катушку и соберет вторичную таким образом, чтобы можно было смотреть сквозь трубку, вокруг которой намотана вторичная обмотка. Он сможет наблюдать потоки, проходящие от первичной обмотки к изоляционной трубке и по их интенсивности сможет понять, докуда можно поднимать напряжение на катушке. Без этой меры предосторожности он наверняка повредит изоляцию. Такая компоновка, помимо прочего, позволяет легко менять первичные обмотки, что в этих экспериментах весьма желательно.

Выбор типа машины, наиболее подходящего для целей опытов, должен быть предоставлен экспериментатору. Здесь представлено три различных типа машин, которые, не считая всех остальных, я в своих опытах использовал.

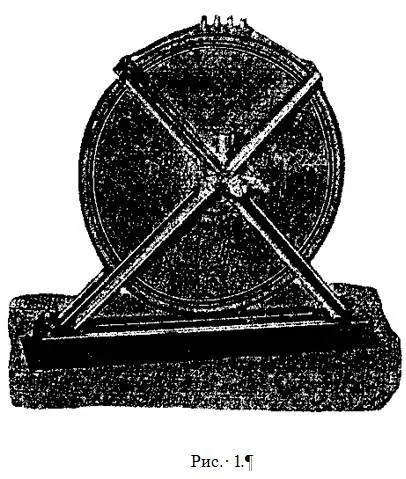

На рисунке 1 изображена машина, которую я использовал в экспериментах, демонстрируемых в этом Институте. Возбуждающий электромагнит состоит из кольца из кованого железа, имеющего 384 полюсных наконечника. Якорь состоит из стального диска, на котором закреплен тонкий, хорошо провареный сваркой обод из кованого железа. На обод намотано несколько слоев тонкой, хорошо отожженой железной проволоки, которая во время намотки проходит через шеллак. Провода якоря намотаны вокруг латунных штырей, обернутых шелковой нитью. Диаметр проволоки якоря в машине данного типа не должен превышать 1/4 толщины полюсных наконечников, в противном случае будет достаточно сильным локальное воздействие.

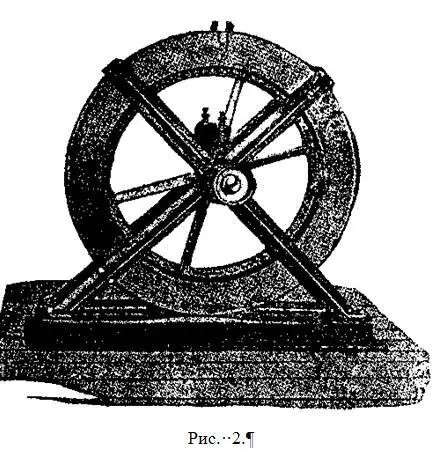

На рис. 2 представлена большая машина другого типа. Возбуждающий магнит этой машины состоит из двух одинаковых частей, которые либо окружают собой катушку возбуждения, либо же наматываются независимо. Каждая часть имеет 480 полюсных наконечника, причем наконечники одной расположены против наконечников другой. Якорь состоит из колеса, сделанного из твердой бронзы и несущего на себе проводники, которое вращается между наконечниками возбуждающего магнита. Для намотки проводников якоря я нашел самым удобным следующий способ способ. Я изготовил из твердой бронзы кольцо нужного размера. Это кольцо и обод колеса были снабжены нужным количеством штырьков, и оба закреплены на плоскости. Когда проводники якоря был намотаны, штырьки срезались, и концы проводов закреплялись двумя кольцами, которые, соответственно, привинчивались к бронзовому кольцу и ободу колеса. После этого все можно было снимать, оно составляло прочную конструкцию. Проводники в такой машине должны делаться из листовой меди, толщина которой, кончено, зависит от толщины полюсных наконечников; или же следует использовать тонкие переплетенные провода.

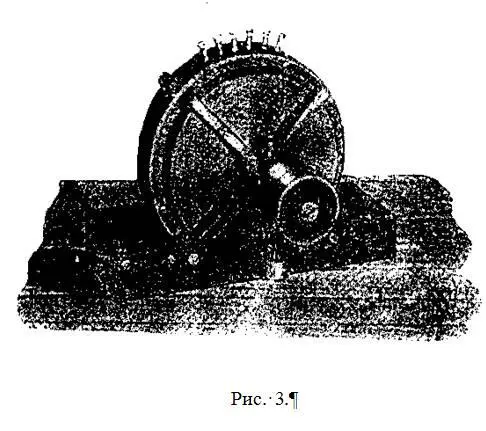

На рис. 3 показана машина меньшего размера, во многом похожая на предыдущую, только здесь поводники якоря и катушка возбуждения закреплена неподвижно, а только вращается болванка из кованого железа.

Если бы я пустился в дальнейшие подробности конструкции этих машин, это только излишне удлиннило бы это описание. Кроме того, они были несколько более глубоко описаны в Electrical Engineer за 18 Марта 1891 года. Однако, я полагаю, совсем неплохо было бы привлечь внимание исследователя к двум моментам. Хотя важность их и самоочевидна, исследователь, тем не менее, склонен их недооценивать. А именно, это локальное воздействие в проводниках, которого ни в коем случае нельзя допускать, и зазор, который должен быть мал. Я могу добавить, что ввиду желательности использования высоких периферийных скоростей якорь следует делать очень большого диаметра, чтобы избежать трудноосуществимых скоростей приводных ремней. Из нескольких типов этих машин, сделанных мною, с машиной, изображенной на Рис. 1, у меня возникло всех меньше проблем при создании и сборке, как впрочем и при обслуживании ее, да и в целом, это была хорошая экспериментальная машина.

При работе с индукционной катушкой при очень быстро переменяющихся токах среди отмеченных первыми световых явлений были, конечно, те, что производились разрядами высокого напряжения. Когда число чередований в секунду увеличивается, или же когда — при их высоком числе — изменяется ток через первичную обмотку, разряд постепенно менялся в своих проявлениях. Было бы трудно описать все происходящие второстепенные изменения, а так же условия, которые их вызывают, но можно выделить пять очевидных форм разряда.

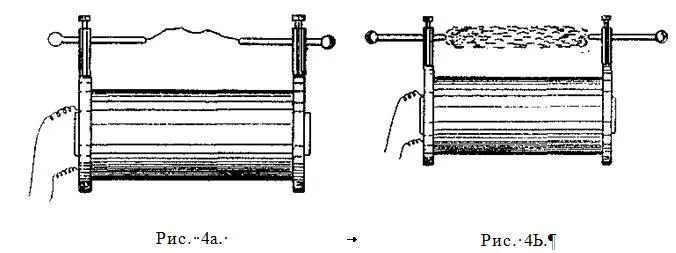

Сначала можно наблюдать слабый, чувствительный разряд в виде топкой слабо окрашенной нити (рис. 4а). Этот разряд появляется всегда, когда, при большом числе перемен в секунду, ток через первичную обмотку очень мал. Несмотря на чрезвычайно малый ток, скорость изменения велика, и разность напряжений на концах вторичной обмотки поэтому значительна, так что дуга устанавливается на больших расстояниях; но приведенное в движение количество "электричества" незначительно, едва лишь достаточное, чтобы поддерживать очень тонкую нитевидную дугу. Она чрезвычайно чувствительна, и ее можно довести до состояния, когда на нее будет действовать даже одно лишь дыхание вблизи катушки, и если ее не защитить как следует от потоков воздуха, она постоянно будет извиваться. Тем не менее, в этом виде она чрезвычайно стойкая, и если выводы сблизить, скажем, на одну треть разрядного расстояния, то сдуть её можно будет только с очень большим трудом. Эта исключительная устойчивость дуги, когда она короткая, в основном обусловлена тем, что она чрезвычайно тонка, и поэтому являет потоку воздуха очень малую поверхность. А ее огромная чувствительность, когда она очень длинная, обусловлена вероятно движением частиц пыли, взвешенных в воздухе.

Когда ток через первичную обмотку возрастает, разряд становится шире и сильнее, и эффект емкости катушки становится видимым до тех пор, когда, наконец, при определенных условиях не образуется белая яркая дуга, рис. 4Ь, часто толщиной в палец и бьющая через всю катушку. Она выделяет значительное тепло и еще может характеризоваться отсутствием высокого звука, который сопровождает менее мощные разряды. Получить удар от катушки при данных условиях я бы не советовал, хотя при других условиях, [даже] когда напряжение выше, удар от катушки можно получить безо всяких последствий. Чтобы произвести разряд такого рода, число перемен в секунду не должно быть слишком велико для данной используемой катушки; а, вообще, говоря, должны соблюдаться определенные отношения между емкостью, самоиндукцией и частотой.
