Но наиболее красивы для глаз, наиболее поучительны изо всех наблюдаемых разрядных явлений те, которые происходят, когда на катушку подается пробойный разряд конденсатора. Если все параметры аккуратно отрегулированы, мощность кистей, обилие искр производят часто изумительное впечатление. Даже с очень маленькой катушкой, если она изолирована настолько хорошо, что может выдерживать разность потенциалов в несколько тысяч вольт на виток, искры могут быть столь обильными, что вся катушка кажется единой массой огня

Довольно любопытно, что когда выводы катушки расположены на значительном расстоянии, кажется, искры разлетаются во всех возможных направлениях, как будто контакты совершенно независимы друг от друга. Поскольку искры могут быстро разрушить изоляцию, это нужно предотвратить. Лучше всего погрузить катушку в какой-нибудь хороший жидкий изолятор, например, в прокипяченное масло. Погружение в жидкость можно считать практически абсолютно необходимым условием для ее надежной и продолжительной работы.

Разумеется, невозможно в рамках одной экспериментальной лекции, когда в распоряжении лектора всего несколько минут для проведения каждого эксперимента, показать эти разрядные явления наилучшим образом, так как чтобы получить каждое из явлений в его наилучшем виде, требуются очень тщательные настройки. Но даже если они получатся не самым лучшим образом, как вероятно будет сегодня, они достаточно впечатляющи, чтобы заинтересовать такую аудиторию.

Перед тем как продемонстрировать Вам некоторые из этих любопытных эффектов, я должен для полноты картины дать краткое описание катушки и других устройств, используемых в сегодняшних экспериментах с пробойным разрядом.

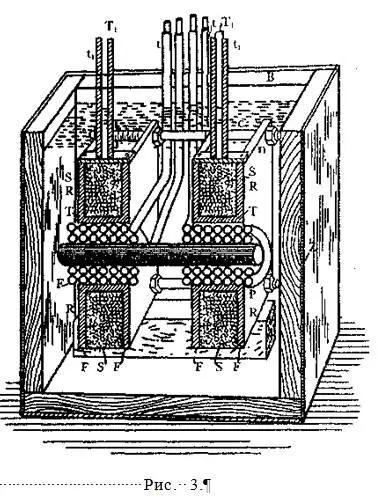

Она находится внутри ящика В (Рис. 3) из толстых досо к прочного дерева, с внешней стороны покрытого цинковым листом Z, который плотно спаян со всех сторон. В точных научных исследованиях, когда очень важна точность, рекомендуется рекомендуется обходиться без металлического покрытия, поскольку оно может стать причиной многочисленных ошибок, в основном из-за его сложного воздействия на катушку как в роли конденсатора очень малой емкости, так и в качестве электростатического и электромагнитного экрана. Когда катушка используется в таких экспериментах, как сегодняшние, применение металлического покрытия дает ряд практических преимуществ, но они не настолько важны, чтобы в них вдаваться.

Катушка должна располагаться в ящике симметрично по отношению к металлическому покрытию, и пространство между катушкой и покрытием, конечно, должно быть не слишком маленьким, скажем, не меньше пяти сантиметров, а если возможно, то и больше. И особенно те две стороны цинкового ящика, которые расположены под прямыми углами к оси катушки, должны быть достаточно далеко последней, иначе они могут существенно ухудшить ее работу и стать источником потерь.

Катушка состоит из двух бобин из твердой резины R R, разнесенных на расстояние 10 сантиметров друг от друга при помощи болтов С и гаек n, тоже из твердой резины. Каждая бобина состоит из трубки Т с внутренним диаметром около 8 сантиметров и толщиной 3 миллиметра, на которую навинчены два фланца F F, квадраты [со стороной] 24 сантиметра, расстояние между фланцами около 3 сантиметров. Вторичная обмотка S S, намотанная из лучшего провода с гуттаперчевым покрытием, имеет 26 слоев, по 10 витков в каждом, что в сумме для каждой половины составляет 260 витков. Две половины обмотки намотаны противоположно друг другу и соединены последовательно, причем соединение обеими частей сделано через первичную обмотку. Такое расположение частей, помимо того, что оно удобно, имеет еще то преимущество, что когда катушка хорошо сбалансирована, — то есть когда оба ее вывода T1 T1 подсоединены к телам либо устройствам одинаковой емкости, — то опасность возникновения пробоя через первичную обмотку практически сводится на нет, и не обязательно делать толстой изоляцию между первичной и вторичной обмотками. При использовании этой катушки желательно подключать к обеим ее выводам устройства с примерно одинаковой емкостью, поскольку если емкость выводнов разная, то велика вероятность прохождения искр на первичную обмотку. Чтобы этого избежать, можно соединить среднюю точку вторичной обмотки с первичной, но это не всегда осуществимо.

Первичная обмотка РР намотана из двух частей, противоположно, на деревянную бобину W, и все четыре вывода выведены наружу через слой масла по толстым трубкам из твердой резины tt. Выводы вторичной обмотки Тj Tj также выведены наружу через масло по очень толстым резиновым трубкам t1t1. Слои первичной и вторичной обмоток изолированы хлопковой тканью, разумеется, в некоторой пропорции по толщине от разности потенциалов между витками различных слоев. Каждая половина первичной обмотки состоит из четырех слоев, по 24 витка в каждом, что в сумме составляет 96 витков. Когда обе части первичной обмотки соединяются последовательно, это дает коэффициент преобразования примерно 1:2.7, а когда параллельно, то 1:5.4. Однако при работе с очень быстро переменяющимся током этот коэффициент не дает даже примерного представления об отношении электродвижущих сил в первичной и вторичной цепях. Катушка удерживается в своем положении в масле на деревянных опорах, причем толщина масляного слоя повсюду вокруг катушки составляет около 5 сантиметров. Когда масло не обязательно, пространство вокруг катушки заполняется кусочками дерева, и для этого главным образом и используется деревянный ящик В, который все окружает.

Разумеется, представленная здесь конструкция далеко не лучшая по общим принципам, но я считаю, что она достаточно хороша и удобна для воспроизведения эффектов, в которых нужны очень большой потенциал и очень малый ток.

Совместно с катушкой я использую разрядник либо обычного вида, либо модифицирован- ного. В первый я внес два изменения, которые обеспечивают некоторые преимущества, и кото- рые очевидны. Если я и упоминаю о них, то только в надежде, что какой-нибудь экспериментатор найдет их полезными.

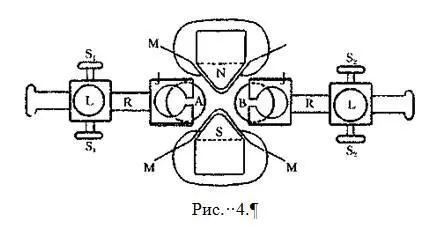

Одно из изменений, это что регулируемые шары Аи В (Рис. 4) разрядника удерживаются в латунных зажимах JJ давлением пружины, что позволяет поворачивать их разными сторонами, тем самым избавляя экспериментатора от нудной процедуры частой их полировки.
