Среди множества очень красивых явлений, которые воспроизвести при помощи этой катушки, я выбрал только те, которые обнаруживают особенности, имеющие определенную новизну, и могут привести нас к некоторым интересным умозаключениям. Ни для кого не составит особого труда с ее помощью получить в лаборатории много других явлений, еще более приятных для глаз, нежели представленные здесь, но они не содержат в себе никакой новизны.

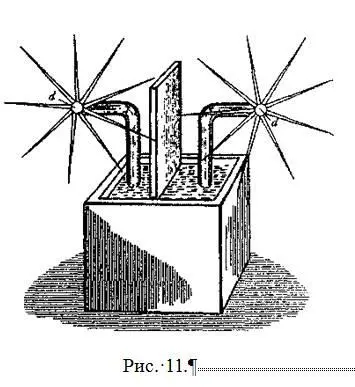

Ранние эксперименты описывают появления искр, полученных с помощью обычной большой индукционной катушки, падающих на изолированную пластину, разделяющую выводы. Совсем недавно Сименс провел некоторые эксперименты, в которых были получены прекрасные эффекты, с большим интересом наблюдавшиеся множеством людей. Несомненно, большие катушки, даже если они работают от токов низких частот, могут производить очень красивые эффекты. Тем не менее, даже самая большая когда-либо сделанная катушка не смогла бы дать даже тот величественный эффект потоков и искр, получаемый с помощью такой вот катушки с пробойным разрядом, надлежащим образом настроенной. Для общего представления, катушка, такая как эта, может легко покрыть полностью потоками пластину диаметром 1 метр. Чтобы провести подобные эксперименты наилучшим образом, следует взять очень тонкую резиновую или стеклянную пластину, на одну сторону приклеить узкое кольцо большого диаметра из оловянной фольги, а на другую — круглую шайбу, чтобы центр шайбы совпадал с центром кольца, и желательно, чтобы площадь шайбы и площадь кольца были примерно одинаковыми, для хорошей сбалансированности катушки. Шайба и кольцо должны быть подсоединены к выводам хорошо изолированными тонкими проводами. Легко наблюдать эффект емкости, получая полотно из однородных потоков, либо изящную сеть из тонких серебряных нитей, либо же массу шумных сверкающих искр, полностью покрывающих пластину.

С тех пор, как в начале прошлого года в своей статье для Американского Электротехнического Института я изложил идею о преобразовании при помощи пробойного разряда, интерес к этой теме стал значительным. Пробойный разряд дает нам возможность производить любую разность потенциалов при помощи недорогих катушек, которые работают от обычных распределительных сетей, и, что может быть еще более ценно, позволяет преобразовывать токи любой частоты в токи любой более низкой или более высокой частоты. Но главная его ценность, возможно, состоит в той помощи, которую он может оказать нам в исследовании явлений фосфоресценции, которые катушка пробойного разряда может возбуждать в бесчисленном количестве случаев, где обычная катушка, даже самая большая, не работает.

Принимая во внимание многочисленные возможности практического использования таких катушек, а также их лабораторного применения для научных исследований, не покажутся излишними, надеюсь, некоторые дополнительные замечания, касающиеся их конструктивных особенностей.

Разумеется, совершенно необходимо использовать в конструкции таких катушек провод, покрытый самой лучшей изоляцией.

Хорошие катушки получаются, если для их изготовления использовать провод, покрытый несколькими слоями хлопка, затем подвергнуть катушку кипячению в чистом воске в течении продолжительного периода времени, а после остудить при умеренном давлении. Преимущество такой катушки в том, что с ней легко обращаться, но по сравнению с катушкой, целиком погруженной в масло, она вероятно уступает в качестве результатов. Помимо этого, по- видимому, наличие большого количества воска негативно влияет на катушку, тогда как в случае масла этого нет. Возможно, это объясняется тем, что в жидкости диэлектрические потери ниже.

Сначала я использовал провода, с хлопковым и шелковым изоляционными покрытиями, которые погружались в масло, однако постепенно перешел на использование проводов с гуттаперчевой изоляцией, которая оказалась наиболее удовлетворительной. Разумеется, гуттаперчевое изоляционное покрытие добавляет катушке емкость, что является серьезным недостатком, особенно если катушка большая, и ее предполагается использовать при очень высоких частотах. Но с другой стороны, гуттаперча выдерживает намного большее напряжение, нежели той же толщины слой масла, а это ее качество следует обеспечивать любой ценой. Если катушку уже единожды поместили в масло, то никогда не следует извлекать ее из масла более чем на несколько часов, иначе гуттаперча может потрескаться, и катушка не сохранит и половины своей ценности. Вероятно, гуттаперча медленно подвергается воздействию со стороны масла, но я не нашел никаких дефектов после пребывания [катушки] в масле в течение восьми или девяти месяцев.

Я испробовал два коммерческих типа проводов с гуттаперчевым покрытием: у одного из них изоляция плотно прилегала к металлу, а у другого нет. Если не прибегать к дополнительным мерам по удалению всего воздуха, то значительно надежнее использовать первый тип провода. Я наматываю катушку в емкости с маслом так, что масло заполнило все пустоты. Между слоями провода я использую хорошо вываренную в масле ткань, толщина которой рассчитывается в зависимости от разности потенциалов между витками. При этом, как оказывается, между разными видами масла нет большой разницы; я использую парафиновое либо льняное масло.

Вот прекрасный способ для более качественного изгнания воздуха, и очень просто применимый на практике к небольшим катушкам. Изготовьте ящик из твердого дерева с очень толстыми стенками, которые в течение долгого времени вываривалась в масле. Стенки ящика должны быть пригнаны таким образом, чтобы надежно противостоять внешнему давлению воздуха. Катушка помещается внутрь ящика и закрепляется там. Затем ящик закрывается крышкой и покрывается снаружи плотно прилегающими металлическими листами, стыки которых тщательно запаиваются. В верхней части коробки просверливаются два отверстия, проходящие сквозь металл и сквозь дерево, и в эти отверстия вставляются две маленькие стеклянные трубки, а места стыков герметизируются. Одна из трубок подсоединяется к вакуумному насосу, а другая — к сосуду, содержащему достаточное количество прокипяченного масла. В низу второй трубки отверстие очень маленькое, а сама трубка снабжена запорным краном. По достижении достаточно хорошего вакуума запорный кран открывается, и масло медленно втекает внутрь. Данная операция исключает возможность того, что между витками останутся большие пузыри, которые являются главной опасностью. Воздух изгоняется практически полностью, возможно даже лучше, чем вывариванием, что однако, если провод имеет гуттаперчевое изоляционное покрытие, невозможно. Для первичных обмоток я использую обычный линейный провод с толстым хлопковым покрытием. Конечно, лучше всего бы для первичной обмотки подошла бы скрутка из очень тонких хорошо изолированных проводов, но их не достать.
