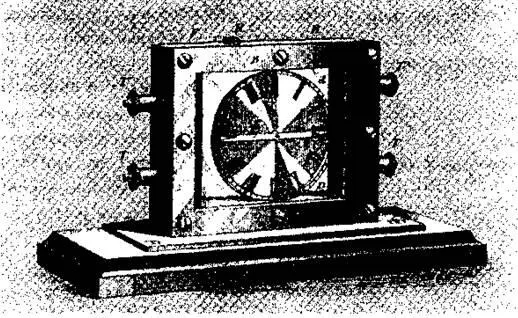

Первый прибор такого вида заработал у меня в начале 1888 в попытках сконструировать электрометр. Узнав, однако, что меня опередили другие, по крайней мере в том, что касается самого принципа, я изобрел прибор, приведенный на прилагающейся гравюре. Здесь F — прямоугольная рамка из твердой резины, закрепленная на деревянном основании. Рамка примерно 1/2 дюйма толщиной, 6 дюймов длиной и 5 дюймов высотой. На обеих ее вертикальных сторонах закреплены толстые металлические пластины, которые служат электродами. Эти пластины жестко удерживаются на резине зажимами T Т и T1T1. На боковых сторонах рамки закреплены латунные пластины, соответственно, В и В1, той же формы, что и резиновая рамка F. Эти латунные пластины служат для того, чтобы удерживать на своем месте две пластины из полированного стекла, и если под и над каждой пластиной проложить резиновую прокладку, то сосуд герметично запечатывается. При этом пластины можно прикручивать туго, не боясь их сломать.

Гальванический раствор, который в данном случае является концентрированным раствором медного купороса, заливается внутрь через отверстие в верхней части резиновой рамки, закрывающееся затычкой R.

В центре сосуда помещается легкий и тонко сбалансированный медный диск D, ось которого поддерживается капиллярной стеклянной трубкой, прикрепленной к одной из стеклянных пластин сургучом или другим веществом, на которое не действует жидкость. Чтобы насколько возможно уменьшить трение, в капиллярной трубке, которая служит в роли подшипника, находится капелька масла. Центр диска должен быть равноудален от обоих электродов. К одной стороне оси диска прикрепляется очень легкий указатель или стрелка, лучше из стеклянного волоска. На стеклянной пластинке, которая со стороны этой стрелки, находится окружность с обычными часовыми делениями, выгравированная на ней как на циферблате часов. Эта окружность может быть подвижной, чтобы ее можно было установить в любое положение относительно стрелки. Если циферблат неподвижный, то вместе как стрелку можно использовать тонкую проволочку из отожженного железа. Проволочка должна быть размещена так, чтобы находиться точно в центре раствора. С помощью подковообразного магнита диск можно поворачивать и устанавливать в нужное положение.

Аккуратно заливается медный электролит и затычка R вставляется на место, контакты батареи постоянного тока подключаются к зажимам Т и Т1, после чего время от времени наблюдается вращение диска. К другим зажимам Т и Т1 подключается шунт, и меняя сопротивление этого шунта, или другого диска, регулируется скорость вращения, пока она не будет соответствовать делениям циферблата; то есть, пока, например, не будет делаться один оборот за 12 часов.

Очевидно, данный инструмент был придуман не для практических целей. Как и то, что он не будет достаточно точным в своих показаниях. Есть определенные ошибки, которые неизбежны в принципе; например, трение, которое нельзя полностью преодолеть. Но этот прибор интересен как средство новым способом показывать время. Тем не менее, показано, что при тщательной конструкции, постоянном токе и компенсаторе температуры можно сделать так, что он будет вращаться с почти безупречно равномерной скоростью. Чтобы достичь лучших результатов, плотность тока, конечно, должна быть очень мала, и диск примерно 3 дюйма в диаметре должен делать оборот за 6 часов. Вероятно, если использовать серебряный электролит и серебряный диск, то результаты будут еще лучше.

Очень интересно наблюдать поведение электролита и диска в таком узком прозрачном сосуде. Электролит становится чисто голубым, одна сторона диска кажется серебряно белой в определенном положении, а другая половина темной как тусклое серебро. Никакой разделительной линии нет, и оттенки красиво переходят один в другой.

Около полутора лет назад, занимаясь изучением переменных токов короткой продолжительности, мне пришло в голову, что такие токи можно было бы получать вращая заряженные поверхности очень близко к проводникам. Соответственно, я придумал разные виды экспериментальных установок, две из которых проиллюстрированы на идущих ниже рисунках.

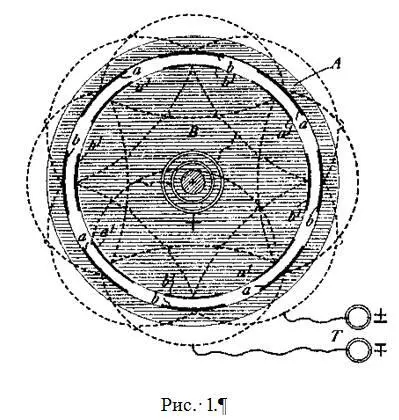

В приборе, показанном на Рис. 1, А — это кольцо из сухого твердого дерева, обработанного шеллаком, на внутренней стороне которого находятся два множества обкладок из оловянной фольги, a и b. Все обкладки а и все обкладки b, соответственно, соединены вместе между собой, но независимо друг от друга. Эти два множества обкладок подключены к двум контактам Т. Дл я ясности показаны только несколько обкладок. Внутри кольца А и совсем близко к нему установлен вращающийся цилиндр В, тоже из сухого твердого дерева, обработанного шеллаком, и на нем находятся два аналогичных множества обкладок, a1 и b1, все обкладки а' соединены с одним кольцом, а все остальные, Л, с другим, кольца помечены + и —. Эти два множества, а' и b1, заряжены до высокого потенциала от машины Гольца или Вимшурста, и еще могут быть подключены к банке некоторой емкости. Внутренняя сторона кольца А покрыта слюдой, чтобы увеличить индукцию, а также для того, чтобы можно было использовать более высокие потенциалы.

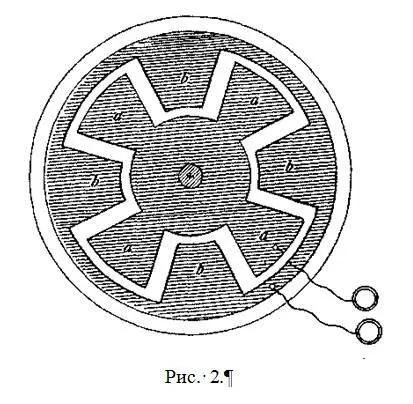

Когда цилиндр В с заряженными обкладками вращается, то цепь, соединенная с контактами Т, пересекают переменные токи. Другой вид прибора показан на Рис. 2. В этом приборе два множества обкладок из оловянной фольги наклеены на пластину из эбонита, и есть другая такая же пластина, которая вращается и обкладки которой заряжены, как на Рис. 1.

Выход такого прибора очень мал, но можно наблюдать некоторые эффекты, свойственные переменным токам с короткими периодами. Правда, их не сравнить с эффектами, получаемыми с индукционной катушкой, подключенной к машине переменного тока высокой частоты, ряд которых я недавно описывал.

В журнале The Electrical Engineer за 10 Июня я встретил описание некоторых экспериментов Проф. Дж. Дж. Томпсона, с "Электрическим Разрядом в Вакуумных Трубках", и в вашем выпуске от 24 Июня Проф. Элиу Томпсон описывает эксперимент того же типа. Фундаментальная идея в этих экспериментах состоит в том, чтобы создать электродвижущую силу в вакуумной трубке — предпочтительно, не содержащей внутри себя каких-либо электродов, — посредством электромагнитной индукции и таким образом возбудить трубку.
